2.2. Montage de l'onduleur

Afin de manipuler l'onduleur en toute sécurité, faire appel à deux personnes pour
porter l'appareil ou utiliser un chariot de transport adapté. Porter des chaussures de
sécurité.

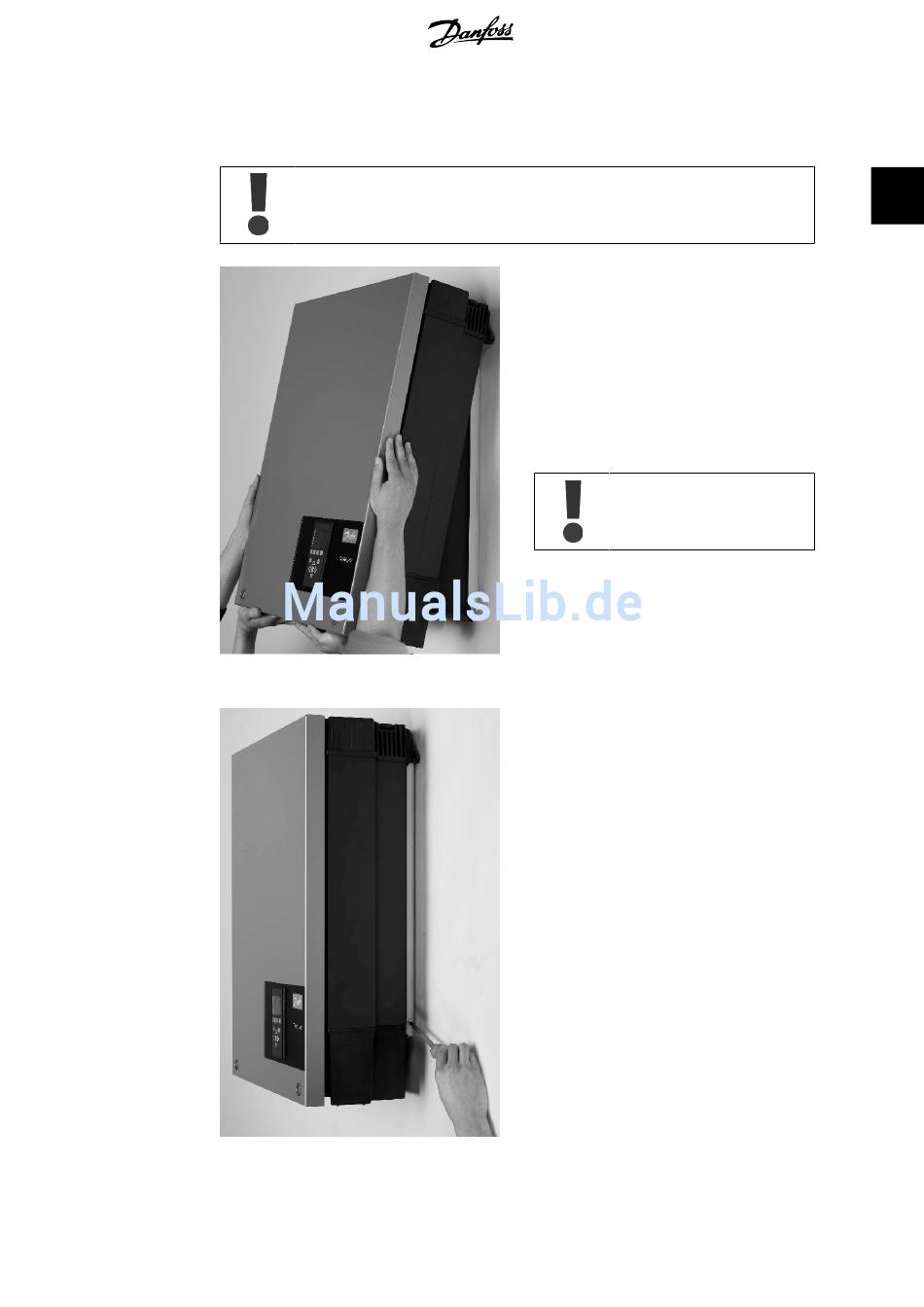

Illustration 2.3: Montage de l'onduleur
Illustration 2.4: Fixer l'onduleur à l'aide des vis
Monter la plaque murale de la façon décrite.
Appuyer sur l'extrémité inférieure de l'ondu-
leur. Placer les grilles de refroidissement de
l'onduleur sur la plaque murale. La plaque
s'emboîte dans les rails. Pousser vers le haut
au-dessus de la plaque jusqu'à ce que l'ondu-
leur soit orienté vers le mur. Renforcer sa pri-
se et laisser l'onduleur s'emboîter. L'onduleur
doit reposer contre le mur. Il est supporté par
la partie inférieure de la plaque murale.
Serrer les vis sur l'un des côtés de la plaque
murale afin de fixer l'onduleur.
L00410309-03_2q
2. Installation
Veiller à ce que l'onduleur s'ap-
puie correctement sur la plaque
murale en haut et en bas.
