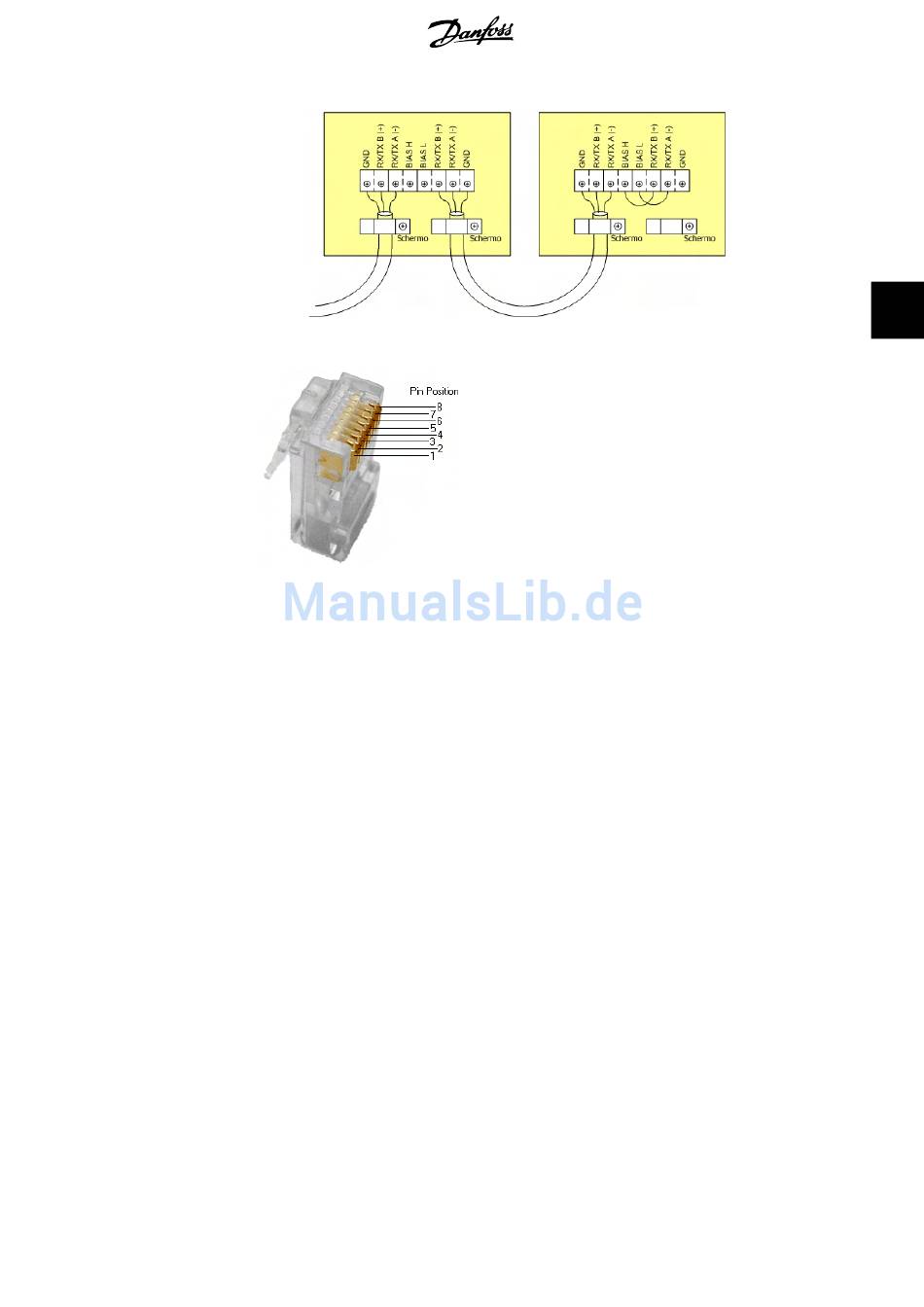

Disegno 4.7: RS485 dettaglio della scheda di comunicazione
Disegno 4.8: Dettaglio piedinatura RJ45
Piedinatura:
1. GND
2. GND
3. RX/TX A (-)
4. BIAS L
5. BIAS H
6. RS/TX B (+)
7. Non connesso
8. Non connesso
Neretto = obbligatorio, il cavo Cat5 contiene
tutti gli 8 conduttori
L00410309-03_2q
4. Dati tecnici
