4.1.4. Specifiche valore di coppia per l'installazione

Parametro
1 Viti anteriori
2 Vite di bloccaggio
3 Morsettiere (piccole)
4 Morsettiere (grandi)
5 PE
6 PG9
7 PG21
Tabella 4.6: Specifiche Nm

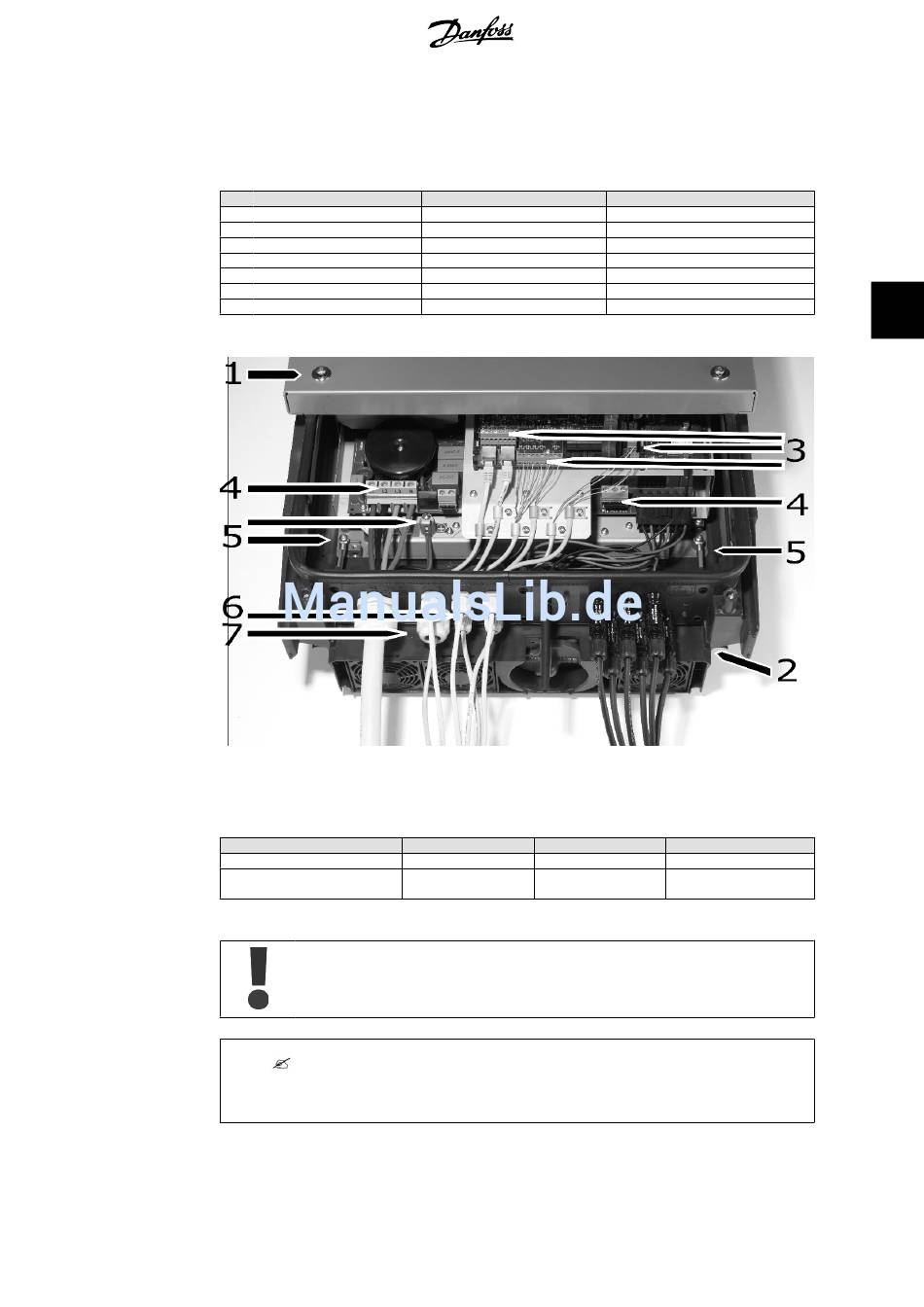

Disegno 4.4: Panoramica dell'inverter con indicazioni di coppia

4.1.5. Specifiche rete di alimentazione

Corrente max inverter
Tipo di fusibile consigliato:
gL/gG
Tabella 4.7: Specifiche rete di alimentazione
Non è consentito installare utenze tra l'interruttore di circuito e l'inverter.
Nota:
Se gli interruttori sono installati uno accanto all'altro o esposti a calore, consultare le indicazioni
di declassamento del produttore dell'interruttore.
Cacciavite
TX 30
TX 30
Diritte 0,5x3,0 mm
Diritte 1,0x5,5 mm
Diritte 1,0x5,5 mm
SW 19 mm
SW 33 mm
TLX 10 k TLX 12.5 k
15 A 19 A
16 A 20 A
L00410309-03_2q
4. Dati tecnici
Valore di coppia
6-8 Nm
5 Nm
0,5 Nm
Min. 1,2 Nm
2,2 Nm
2-3 Nm
4-5 Nm
TLX 15 k
22 A
25 A
