- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss CLX GM product range Kurzanleitung SOLAR INVERTERS...
-
Seite 2: Inhaltsverzeichnis
1. Wichtige Anweisungen Einführung Symbole Sicherheitshinweise 2. Produktübersicht Systemanforderungen Verwendungszweck 3. Technische Beschreibung CLX GM-Produktpalette Display 4. Montage Steuersignalvorgabe vom Energieversorger Herstellen einer Verbindung zum Wechselrichternetzwerk CLX Standard GM und CLX Home GM CLX GM 5. Erste Schritte 6. Technische Daten... -
Seite 3: Wichtige Anweisungen
Namen von tatsächlichen Produkten und Firmen können geschützte Marken ihrer jeweiligen Inhaber sein. Ausführlichere Informationen finden Sie im Benutzerhandbuch. Aktuelle Anweisungen finden Sie im Download-Bereich unter www.danfoss.com/solar. 1.2. Symbole Im gesamten Handbuch werden wichtige Informationen mit unterschiedlichen Symbolen wie folgt gekennzeichnet: Unter dem Symbol Achtung wird ein Sachverhalt aufgeführt, dessen Nichtbeach-... - Seite 4 1. Wichtige Anweisungen Geräte sind nur in geschützter/trockener Umgebung zu installieren. Nicht mit metallischen/spitzen/scharfen Gegenständen in das Gehäuseinnere vor- dringen. Es dürfen keine freiliegenden Kabel und Klemmen vorhanden sein. Der Netzstecker muss jederzeit frei zugänglich sein. Die Wartungsarbeiten dürfen ausschließlich von qualifiziertem Personal durchge- führt werden.
-
Seite 5: Produktübersicht
CLX GM Das Einspeisemanagement von PV-Anlagen mit TLX Pro- oder TLX Pro+-Wechselrichtern wird von den Produkten der CLX GM und der Masterfunktion der TLX Pro- und TLX Pro+-Wechsel- richter übernommen. Die CLX GM wird direkt mit dem Ausgang eines Funk-Rundsteuerempfängers verbunden. Der Empfänger verfügt über 4 Digitalausgänge K1-K4, die von den Netzbetreibern zur Signalisierung... -
Seite 6: Systemanforderungen
Das Anbringen von Bohrungen oder mechanischen Veränderungen am Gerät führt zu Beschädigungen und zum Verlust jeglicher Gewährleistungsansprüche! 2.2.2. Systemanforderungen Die CLX GM-Produktpalette verfügt über einen eingebaute Web-Schnittstelle zur Anzeige von einfachen Statusinformationen oder Konfigurationen. Für die CLX GM-Produktpalette werden folgende Webbrowser empfohlen:... -
Seite 7: Technische Beschreibung
3. Technische Beschreibung 3. Technische Beschreibung 3.1. CLX GM-Produktpalette Abbildung 3.1: CLX GM-Produktpalette – Anschlüsse (Unterseite) Legende Stromversorgung mit Rundstecker (12-30 V DC) Ethernetschnittstelle für LAN Nicht verwendet Eingangsklemmen, 12 Anschlüsse: 2 x Spannung (+) 4 x Relais-Eingang (S01, S02, S03, S04) 4 x Analogeingang 4-20 mA (A1, A2) 5 &... -
Seite 8: Display

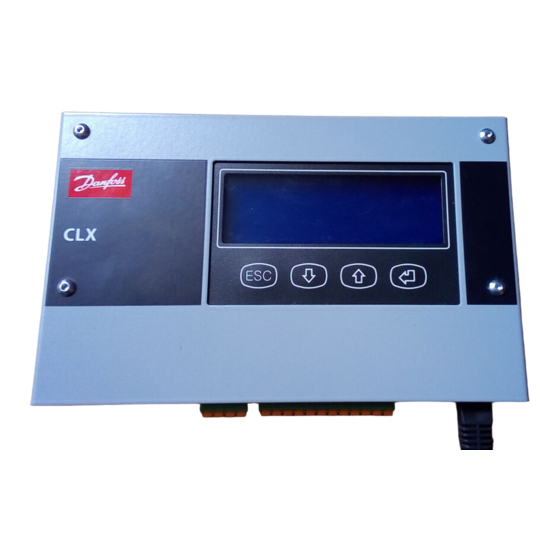

3. Technische Beschreibung 3.2. Display Abbildung 3.3: Vorderansicht Legende Abbruch/Zurück Runter Hoch Bestätigen L00410601-03_03... -
Seite 9: Montage
4. Montage 4.1. Montage Die CLX GM-Produktpalette ist für die Montage in Innenräumen und Schaltschränken bestimmt. Dabei kann er sowohl liegend als auch hängend (Anschlüssen nach unten) an ein Tragschienen- system oder mittels der im Lieferumfang enthaltenen Wandhalterung an eine Wand montiert werden. -
Seite 10: Herstellen Einer Verbindung Zum Wechselrichternetzwerk
Analog-Eingang Tabelle 4.1: Rundsteuerempfänger – Anschlüsse *) Nicht verwendet. Um Schäden an einem der Produkte der CLX GM-Produktpalette oder dem Rund- steuerempfänger zu vermeiden, darf der Anschluss nur von einem autorisierten und ausgebildeten Elektriker erfolgen. 4.3. Herstellen einer Verbindung zum Wechselrich- ternetzwerk 4.3.1. -
Seite 11: Clx Gm
Buchse der CLX Standard GM oder der CLX Home GM verbinden. • Wechselrichter-Bus zusätzlich mit dem zweiten RJ45-Terminator am anderen Ende ter- minieren (siehe Handbuch des Wechselrichters). 4.3.2. CLX GM Die CLX GM ist mit dem Master-Wechselrichter des Wechselrichter-Netzwerks über eine LAN- Schnittstelle verbunden. L00410601-03_03... -
Seite 12: Erste Schritte
Die detaillierte Konfiguration des Stromverbrauchs erfolgt über das Netzverwaltungs-Menu der CLX Home GM oder der CLX Standard GM. Anmerkung: Netzwerk-Einstellungen – Dynamische IP-Adresse (DHCP) Voraussetzung ist ein DHCP Server im lokalen Netzwerk. In dem Falle bezieht die CLX GM ihre Netzwerkeinstellungen von diesem Server. L00410601-03_03... -
Seite 13: Technische Daten
Prozessor 32Bit-µController, 96MHz Display Display 4x20 LCD ASCII mit Hintergrundbeleuchtung Schnittstellen CLX GM: LAN (Ethernet 10/100 Mbit) CLX Standard GM und CLX Home GM: RS485 Klemmleisten 12-polig 4 + 2 x Digitaleingang (mit eigener Stromversorgung), ohne galvani- sche Trennung für externen potentialfreien Kontakt 2 x 4-20 mA Input: Analogeingang, ohne galvanische Trennung Gehäuse... - Seite 14 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed.
