4.1.4. Drehmomentvorgaben zur Installation

1
2
3
4
5
6
7
Tabelle 4.6: Nm-Angaben
4

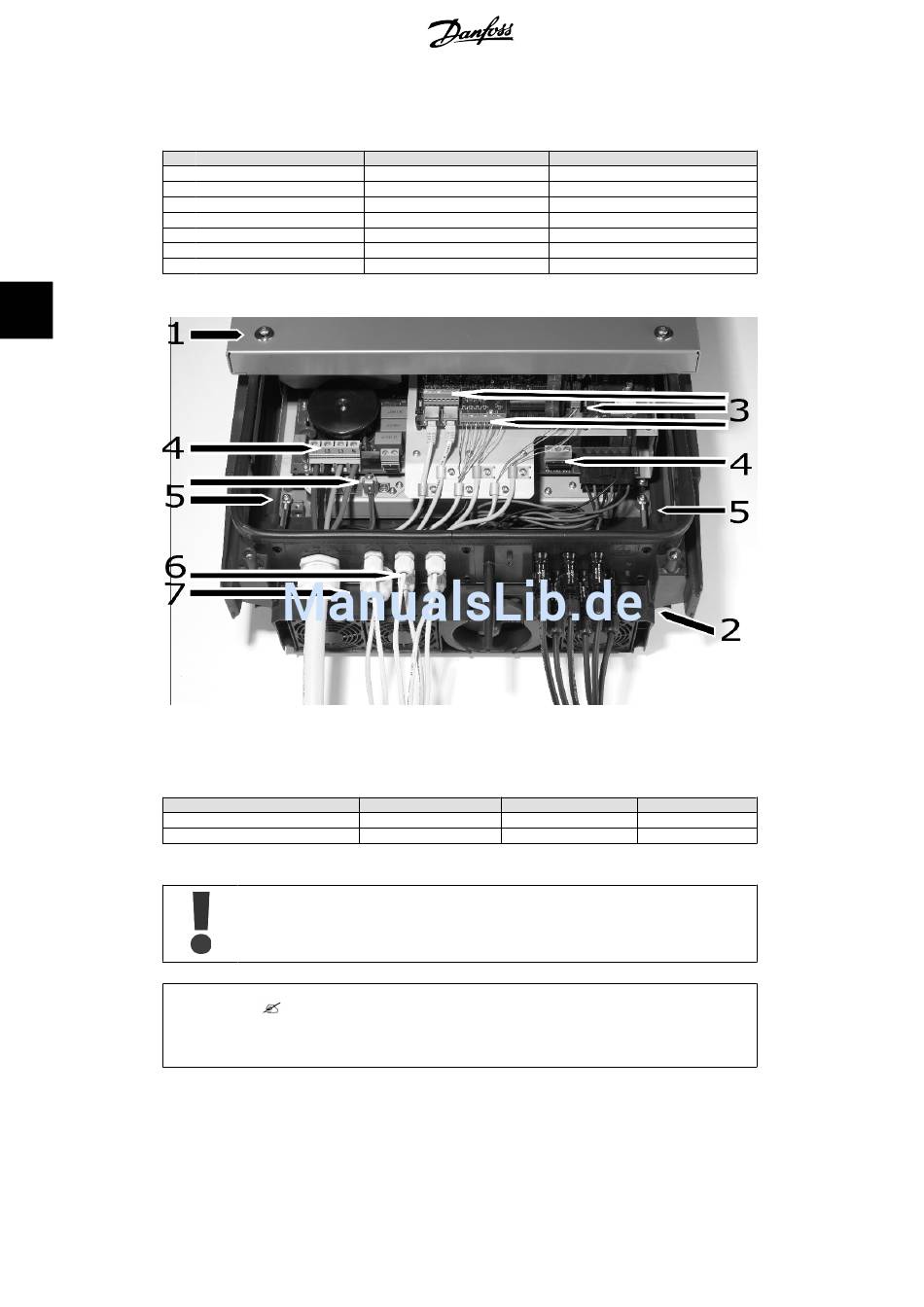

Abbildung 4.4: Überblick über Wechselrichter mit Drehmomentvorgaben

4.1.5. Netzsicherungsdaten

Maximaler Wechselrichterstrom
Empfohlener Sicherungstyp gL/gG 16 A
Tabelle 4.7: Netzsicherungsdaten
Anmerkung:
Falls die Schutzschalter nahe nebeneinander angeordnet oder Hitze ausgesetzt sind, siehe
Richtlinien zur Leistungsreduzierung des Schutzschalterherstellers.
50
Parameter Schraubendreher
Vordere Schrauben TX 30
Stellschraube TX 30
Klemmenleisten (klein) Schlitz 0,5x3,0 mm
Klemmenleisten (groß) Schlitz 1,0x5,5 mm
PE Schlitz 1,0x5,5 mm
PG9 SW 19 mm
PG21 SW 33 mm
TLX 10 k
15 A
Zwischen Netztrennschalter und Wechselrichter darf keine Verbraucherlast angelegt
werden.
Drehmoment
6-8 Nm
5 Nm
0,5 Nm
Min. 1,2 Nm
2,2 Nm
2-3 Nm
4-5 Nm
TLX 12.5 k
19 A
20 A
