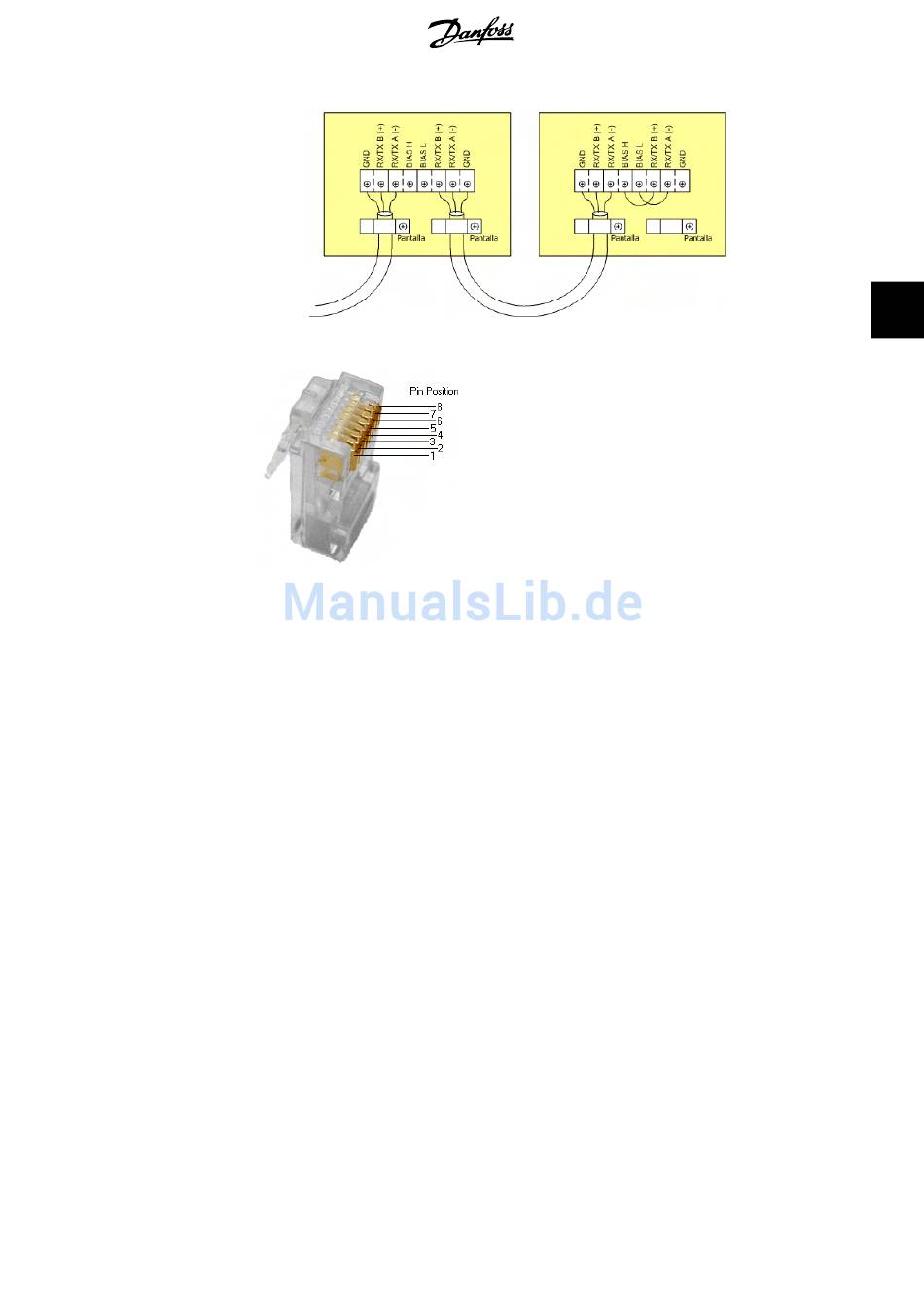

Ilustración 4.7: RS485 para placa de comunicación
Ilustración 4.8: Detalle de diagrama de pines RJ45
Diagrama de pines:
1. GND
2. GND
3. RX/TX A (-)
4. BIAS L
5. BIAS H
6. RS/TX B (+)
7. Desconectado
8. Desconectado
En negrita = obligatorio, cable Cat5 que con-
tiene los 8 hilos
L00410309-03_2q
4. Datos técnicos
