2.5. Raccordement au réseau CA
Remarque:
Pour plus de détails, consulter la section

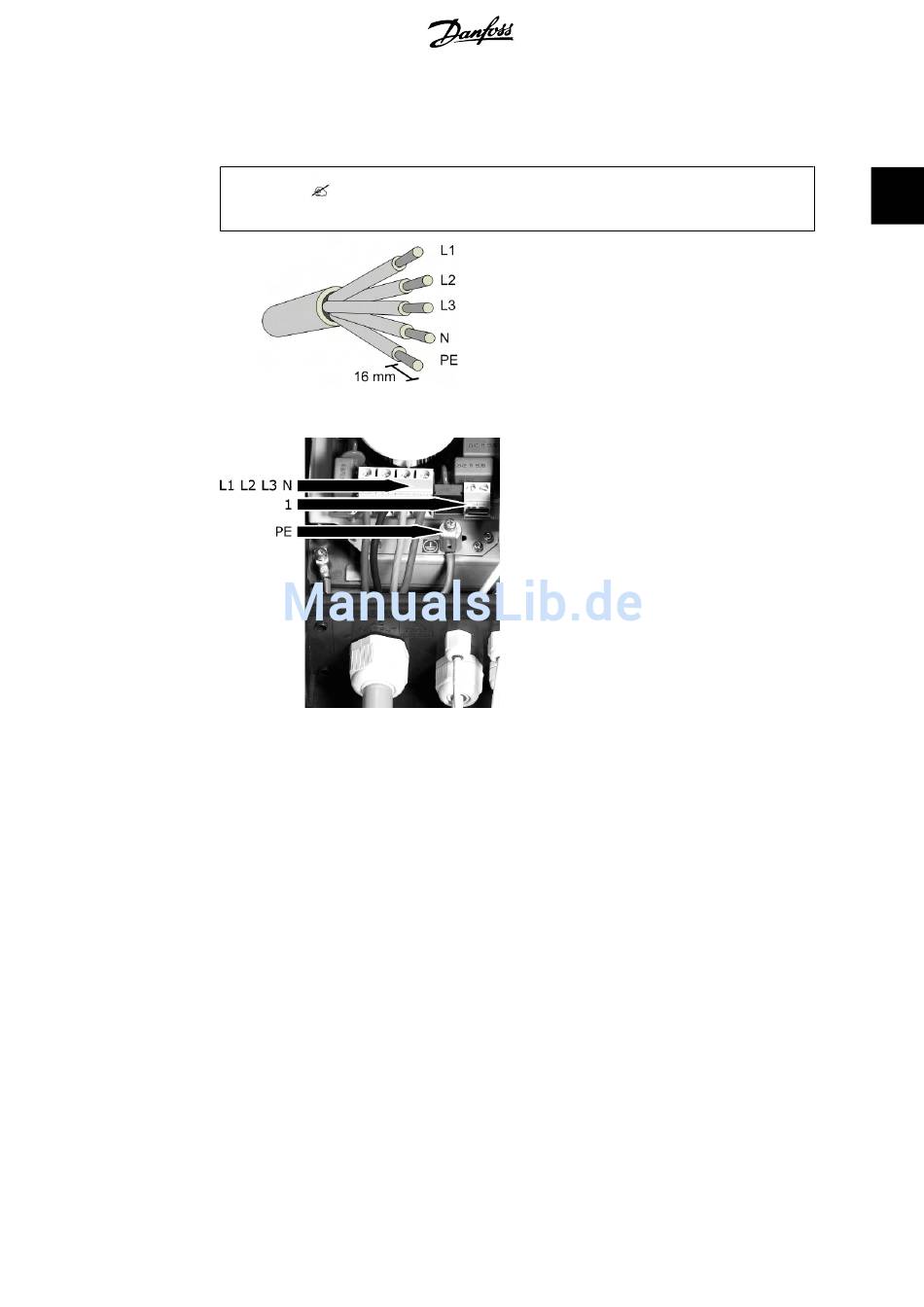

Illustration 2.11: Dénudage du câble CA
Illustration 2.12: Zone de raccordement CA
1. Vérifier les tensions réseau L-N et L-L.
2. Actionner le coupe-circuit principal et prendre des précautions pour éviter toute recon-
nexion.
3. Ouvrir le couvercle avant.
4. Dévisser le capuchon du presse-étoupe CA et le faire glisser sur le câble.
5. Insérer le câble dans le presse-étoupe CA jusqu'aux borniers.
6. Desserrer les vis dans le bornier de manière à pouvoir insérer les fils électriques. Serrer
les vis pour bloquer les fils.
7. Les trois fils du secteur (L1, L2, L3) et le fil neutre (N) sont obligatoires et doivent être
raccordés au bornier à 4 pôles avec les repères correspondants.
8. Le fil de terre de protection (PE) est obligatoire et doit être directement raccordé à la
borne PE du châssis. Insérer le fil électrique, puis serrer la vis pour le bloquer.
9. Tous les fils électriques doivent être correctement serrés au couple adéquat pour résister
à la traction.
10. Serrer le presse-étoupe CA sur l'onduleur.
11. Fermer le couvercle avant et ne pas oublier de vérifier que les deux vis avant ont été
serrées au couple adéquat pour un bon branchement du PE.
12. Précautions pour le retrait.
Spécifications .
L'illustration correspond au dénudage de l'iso-
lation des 5 fils du câble CA. Le fil PE doit être
plus long que les fils neutre et secteur.
