Danfoss TripleLynx Installationshandbuch Seite 55

4. Technische Daten
4

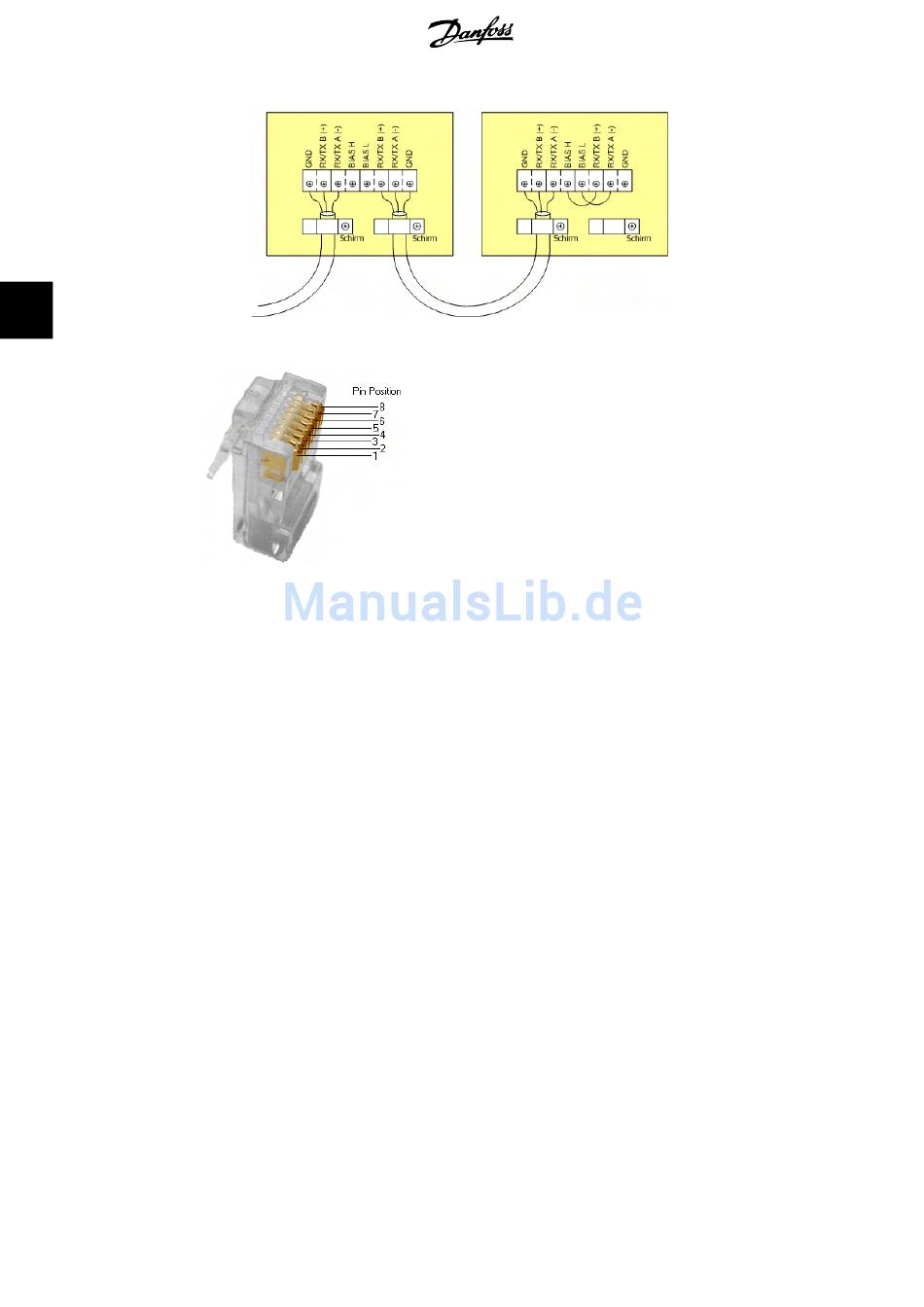

Abbildung 4.7: RS-485-Bereich der Kommunikationskarte
Abbildung 4.8: Pinbelegung des RJ-45-Steckers
54
Pinbelegung:
1. GND
2. GND
3. RX/TX A (-)
4. BIAS L
5. BIAS H
6. RS/TX B (+)
7. Kein Anschluss
8. Kein Anschluss
Fett = Obligatorisch, Cat5-Kabel enthält alle 8
Drähte
L00410309-03_2q
