4. Données techniques
4

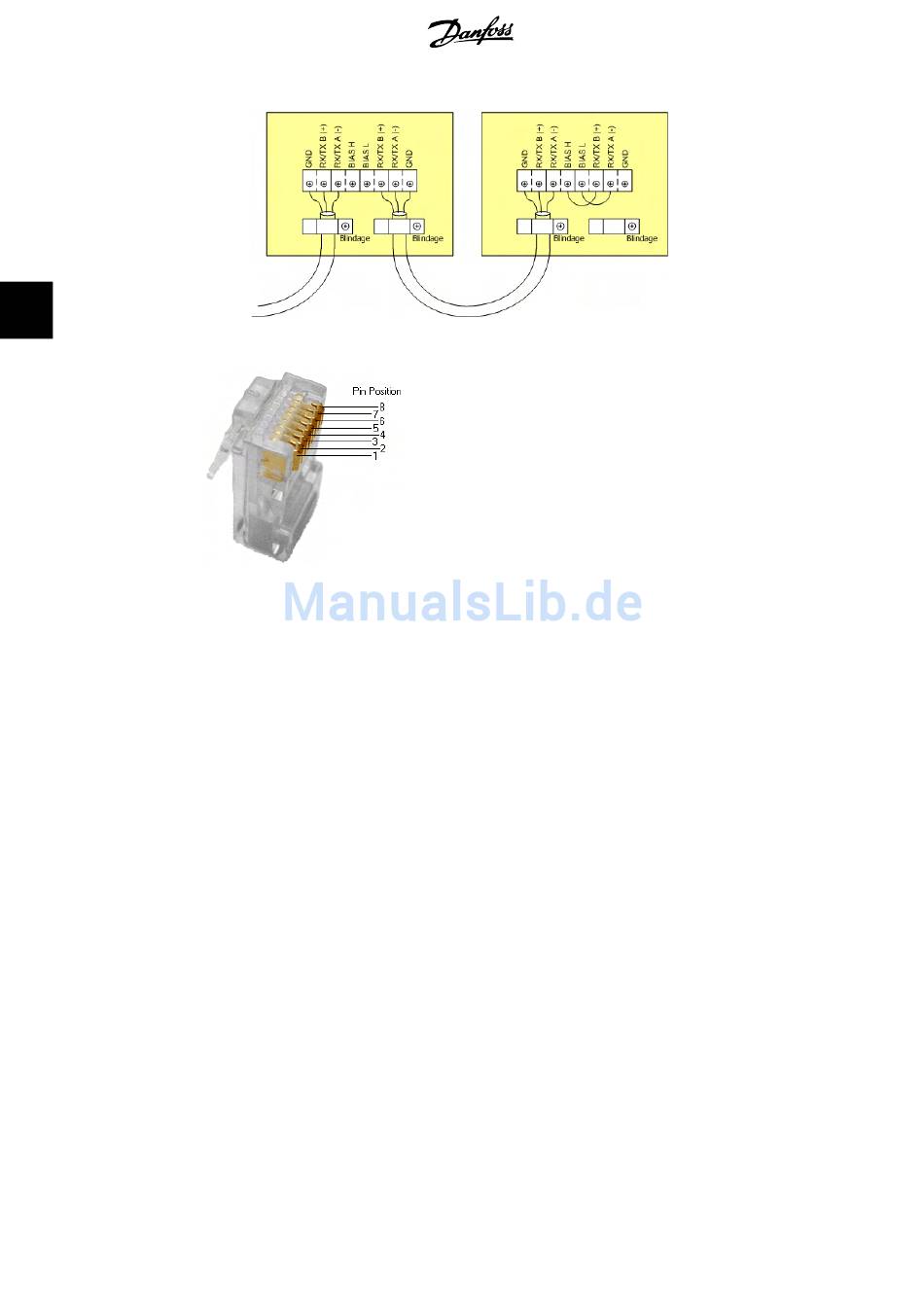

Illustration 4.7: Détail RS485 de la carte de communication
Illustration 4.8: Détail du brochage RJ45
80
Brochage :
1. GND
2. GND
3. RX/TX A (-)
4. BIAS L
5. BIAS H
6. RS/TX B (+)
7. Non connecté
8. Non connecté
En gras = obligatoire, câble Cat5 contenant
l'ensemble des 8 fils électriques
