4. Dati tecnici
4
Parametro
Contatto senza potenziale
Classificazione (sezione resisti-
va)
Max corrente commutabile
Potenza di commutazione max
Tensione di commutazione max
Corrente di commutazione max
Sezione max conduttore
Categoria di sovratensione
Opzionale
Modem
Tabella 4.9: Specifiche ingressi ausiliari

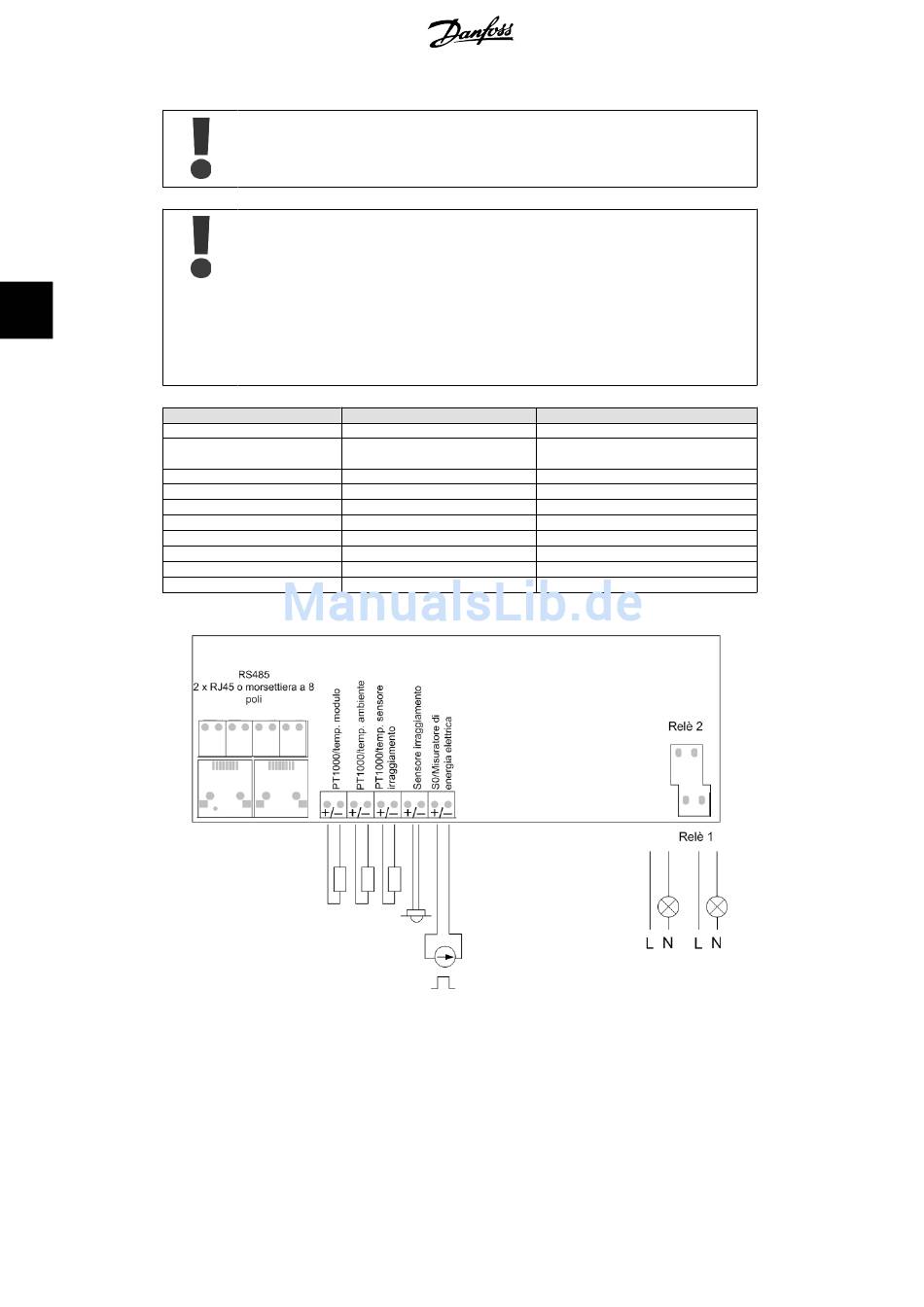

Disegno 4.6: Scheda di comunicazione
132
Per soddisfare i requisiti del grado di protezione IP, è essenziale che i passacavo di
tutti i cavi periferici siano montati correttamente.
Per garantire la compatibilità elettromagnetica, utilizzare cavi schermati per i segnali
di ingresso dei sensori e la comunicazione RS485. I cavi non schermati possono
essere applicati per le uscite di allarme.
Il tipo di cavo supportato per i datalogger Danfoss è il cavo patch STP (doppino
ritorto schermato). La qualità del cavo deve essere Cat 5e FTP o superiore e lo
schermo, in questo caso, è terminato mediante il conduttore RJ45 metallico.
Gli altri cavi ausiliari devono passare attraverso i pressacavi EMC appositi per stabilire
il fissaggio meccanico e in caso di terminazione di cavo schermato al dispositivo di
schermatura.
Condizione
Uscite relè
Specifiche
x 2
250 VCA, 8 A o 24 VCC, 8 A
10 A
2000 VA, 192 W
400 VCA, 250 VCC
10 A
2,5 mm 2
Classe II
