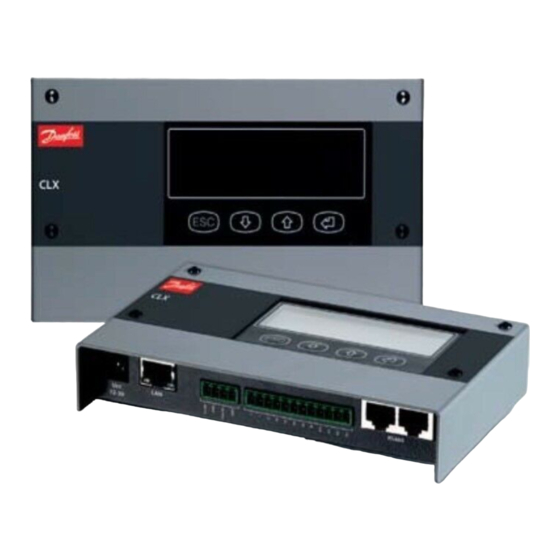

- Seite 1 MAKING MODERN LIVING POSSIBLE Danfoss CLX Series Quick Guide Kurzanleitung CLX GM SOLAR INVERTERS...
- Seite 2 Choice of Language - Sprachauswahl Page English UK Seite Deutsch L00410637-01_5b...
-
Seite 3: Inhaltsverzeichnis
Contents Contents 1. Important Instructions About this Quick Guide Symbols Safety Instructions 2. Product Overview Product Description System Requirements Intended Use 3. Technical Description Technical Description Display 4. Installation Installation Mounting Signalling of Grid Management 5. Configuration Configuration Configuring the Network Configuration of CLX GM and Inverters with a DHCP Server (Router) –... -
Seite 4: Important Instructions
This manual contains detailed product information and instructions for using the Danfoss CLX GM equipment. This document relates to the current version at the time of printing. Danfoss reserves the right to make changes due to the introduction of new functions and improvements. The names of products and companies mentioned in this document may be registered trademarks of their re- spective owners. - Seite 5 1. Important Instructions Equipment must be installed only in protected/dry environments. Do not use metallic/pointed/sharp instruments to access the enclosure. Prevent cables and terminals from being exposed. The power plug must be accessible at all times. Qualified personnel only must perform service. Equipment must only be operated at the rated supply voltages (12–24 VDC, cor- rect polarity).
-
Seite 6: Product Overview
2. Product Overview 2. Product Overview 2.1. Product Description Grid management of PV plants with TLX Pro or TLX Pro+ inverters is handled by the CLX GM and the master functionality of the TLX Pro and TLX Pro+ inverters. The CLX GM is connected directly to the output of a radio ripple control receiver. The receiver has 4 digital outputs K1-K4, which are used by the grid operators for signalling either power reduction or reactive power setpoint commands. - Seite 7 2. Product Overview 2.2.2. System Requirements The CLX GM has a built-in web interface, for display of simple status information and configura- tion. The following web browsers are recommended: ® Version 6 or later Internet Explorer Version 2 or later Firefox ®...
-
Seite 8: Technical Description
3. Technical Description 3. Technical Description 3.1. Technical Description Illustration 3.1: CLX GM Connectors (Bottom) Legend Power supply with circular connector (12–30 VDC, 1 W) Ethernet port for LAN Not used Input terminals, 12 lines: 2 x voltage (+) 6 x relay input (S01, S02, S03, S04, S05 , S06 4 x analog input 20 mA (A1+, A1-, A2+, A2-) 5 &... -
Seite 9: Display
3. Technical Description 3.2. Display Illustration 3.3: Front View Legend Cancel/Back Down Confirm L00410637-01_5b... -
Seite 10: Installation
4. Installation 4. Installation 4.1. Installation The CLX GM is connected to the master inverter of the inverter network via LAN interface, con- sisting of an Ethernet network between the inverters and the CLX GM. Use a standard patch cable (network cable cat5e or better with RJ-45 connectors). Note: On all units, remember to use the Ethernet (LAN) RJ-45 connectors and not the RS-485 in- terface. -
Seite 11: Signalling Of Grid Management
4. Installation Like all electronic equipment, all products in the CLX GM must be protected from humidity, in particular condensation. 4.3. Signalling of Grid Management Signalling of grid management is handled by the ripple control receiver of the DNO. The con- nection between the ripple control receiver and the CLX GM is type-dependent. -
Seite 12: Configuration
5. Configuration 5. Configuration 5.1. Configuration Install the CLX GM as described in the previous section. • Connect the power supply to the CLX GM and the mains supply. Administrator access: • To configure the following, use the display . Press 'Enter', navigate to 'Configuration': Date and time setting Note: At delivery, the network configuration is set to DHCP. -
Seite 13: Configuring Grid Management (Active And Reactive Power)
5. Configuration Note: It is critical that each device (inverter or CLX GM ) has a unique IP address; otherwise the network will not function correctly. 1. Static IP configuration of the inverter For each inverter in the network, configure a static IP address: Via the display navigate to [Setup →... - Seite 14 5. Configuration On the login screen, use: User: admin Password: admin Note: The following instructions and graphics are based on inverter software version 3.40. Lower inverter software versions might differ from this. From the footer of the screen, choose ‘Security’ and log in with minimum security level Navigate to: Plant level [Setup →...
-
Seite 15: Configuring Reactive Power Control - Percent Of Q (Tlx Pro+ Only)
5. Configuration Illustration 5.2: Configuring Active Power Control – PLA To proceed with the configuration guide, press ‘Next’. 5.3.1. Configuring Reactive Power Control – Percent of Q (TLX Pro + only) Set the ‘Remotely controlled reactive power (Q)’ radio button. Configure the relay states (K1– K4) according to the requirements of the DNO by entering the appropriate reactive power set point of Q for each relay state specified by the DNO. -
Seite 16: Configuring Reactive Power Control - Power Factor (Tlx Pro+ Only)
5. Configuration Illustration 5.3: Configuring Reactive Power Control – Percent of Q (TLX Pro+ only) 5.3.2. Configuring Reactive Power Control – Power Factor (TLX Pro + only) Set the ‘Remotely controlled reactive power (Q)’ radio button. Configure the relay states (K1– K4) according to the requirements of the DNO by entering the appropriate Power Factor set- point for each relay state specified by the DNO. -
Seite 17: Configuring Fallback Values
5. Configuration Note: To select an inverter as master inverter, use the display or the web interface of the inverter by navigating to [Setup → Inverter details]. 5.3.3. Configuring Fallback Values If desired, fallback mode can be activated for both active power control and reactive power control, if these control modes have been selected. - Seite 18 5. Configuration Illustration 5.5: Grid Management L00410637-01_5b...
-
Seite 19: Technical Data
6. Technical Data 6. Technical Data CLX GM Processor 32-bit microcontroller, 96 MHz Display Display 4x20 LCD ASCII backlit Interfaces LAN (Ethernet 10/100 Mbit) Terminal strips 12-way 6 x digital inputs (self-powered), without galvanic isolation for exter- nal floating contact Enclosure 2-part, fanless metal enclosure for rail mounting (IP20) Weight... - Seite 20 Inhaltsverzeichnis Inhaltsverzeichnis 1. Wichtige Anweisungen Über diese Kurzanleitung Symbole Sicherheitshinweise 2. Produktübersicht Produktbeschreibung Systemanforderungen Verwendungszweck 3. Technische Beschreibung Technische Beschreibung Display 4. Installation Installation Montage Steuersignalvorgabe der Netzverwaltung 5. Konfiguration Konfiguration Konfigurieren des Netzwerks Konfiguration von CLX GM und Wechselrichtern mit einem DHCP-Server (Rou- ter) –...
-
Seite 21: Wichtige Anweisungen
Dieses Handbuch enthält detaillierte Produktinformationen und Anweisungen zur Verwendung der Danfoss CLX GM-Geräte. Dieses Dokument bezieht sich auf den aktuellen Versionsstand bei Drucklegung. Danfoss behält sich Änderungen durch die Einführung neuer Funktionen und Verbesserungen vor. Bei den in diesem Dokument aufgeführten Produkt- und Unternehmensnamen kann es sich um geschützte Marken ihrer jeweiligen Inhaber handeln. - Seite 22 1. Wichtige Anweisungen Geräte sind nur in geschützter/trockener Umgebung zu installieren. Nicht mit metallischen/spitzen/scharfen Gegenständen in das Gehäuseinnere vor- dringen. Es dürfen keine freiliegenden Kabel und Klemmen vorhanden sein. Der Netzstecker muss jederzeit frei zugänglich sein. Die Wartungsarbeiten dürfen ausschließlich von Fachpersonal durchgeführt wer- den.
-
Seite 23: Produktübersicht
2. Produktübersicht 2. Produktübersicht 2.1. Produktbeschreibung Die Netzverwaltung von PV-Anlagen mit TLX Pro- oder TLX Pro+-Wechselrichtern wird von der CLX GM und der Masterfunktion des TLX Pro- und TLX Pro+-Wechselrichters übernommen. Die CLX GM wird direkt mit dem Ausgang eines Funk-Rundsteuerempfängers verbunden. Der Empfänger verfügt über 4 Digitalausgänge K1-K4, die von den Netzbetreibern zur Signalisierung eines Leistungsminderungs- oder Blindleistungssollwert-Befehls genutzt werden. - Seite 24 2. Produktübersicht 2.2.2. Systemanforderungen Die CLX GM verfügt über eine eingebaute Web-Schnittstelle zur Anzeige von einfachen Statusin- formationen oder Konfigurationen. Folgende Web-Browser werden empfohlen: ® Version 6 oder neuer Internet Explorer Version 2 oder neuer Firefox ® Anmerkung: Das Verhalten der Netzverwaltung wird direkt über die Web-Schnittstelle des Master-Wech- selrichters TLX Pro oder TLX Pro+ konfiguriert.
-
Seite 25: Technische Beschreibung
3. Technische Beschreibung 3. Technische Beschreibung 3.1. Technische Beschreibung Abbildung 3.1: CLX GM-Steckverbinder (Unterseite) Legende Stromversorgung mit Rundstecker (12-30 V DC, 1 W) Ethernetschnittstelle für LAN Nicht verwendet Eingangsklemmen, 12 Anschlüsse: 2 x Spannung (+) 6 x Relais (S01, S02, S03, S04, S05 , S06 4 x Analogeingang 20 mA (A1+, A1-, A2+, A2-) 5 &... -
Seite 26: Display
3. Technische Beschreibung 3.2. Display Abbildung 3.3: Vorderansicht Legende Löschen/Zurück Nach unten Nach oben Bestätigen L00410637-01_5b... -
Seite 27: Installation
4. Installation 4. Installation 4.1. Installation Die CLX GM ist mit dem Master-Wechselrichter des Wechselrichter-Netzwerks über eine LAN- Schnittstelle verbunden, die aus einem Ethernet-Netzwerk zwischen den Wechselrichtern und der CLX GM besteht. Verwenden Sie ein Standard-Patchkabel (Netzwerkkabel cat5e oder besser mit RJ-45-Steckverbindern). -
Seite 28: Steuersignalvorgabe Der Netzverwaltung
4. Installation Wie alle elektronischen Geräte müssen alle Produkte der CLX GM-Serie vor Feuch- tigkeit, insbesondere Kondensatbildung, geschützt werden. 4.3. Steuersignalvorgabe der Netzverwaltung Die Steuersignalvorgabe der Netzverwaltung erfolgt über den Rundsteuerempfänger des Verteil- netzbetreibers. Der Anschluss des Rundsteuerempfängers an die CLX GM ist typenabhängig und wird hier anhand des Anschluss-Beispiels mit einem Landis+Gyr®... -
Seite 29: Konfiguration
5. Konfiguration 5. Konfiguration 5.1. Konfiguration Führen Sie die Installation der CLX GM wie im vorstehenden Kapitel beschrieben durch. • Schließen Sie das Netzteil an die CLX GM und das Stromnetz an. Administratorenzugang: • Stellen Sie am Display Folgendes ein: Drücken Sie „Enter“ und navigieren Sie zu „Kon- figuration“: Datum und Uhrzeit Anmerkung:... -
Seite 30: Konfiguration Von Clx Gm Und Wechselrichtern Ohne Einen Dhcp-Server (Router) - Statische Ip
5. Konfiguration 5.2.2. Konfiguration von CLX GM und Wechselrichtern ohne einen DHCP-Server (Router) – statische IP Wenn das Wechselrichter-Netzwerk mit statischen IP-Adressen arbeitet, muss auch der CLX GM eine IP-Adresse zugewiesen werden. Dies kann über das integrierte Display an der CLX GM er- folgen. - Seite 31 5. Konfiguration Das Verhalten der Netzverwaltung wird direkt über die Web-Schnittstelle des Master-Wechsel- richters konfiguriert. Schließen Sie einen PC oder Laptop über Ethernet direkt an den Wechselrichter oder den Router (falls vorhanden) an. Öffnen Sie einen Internet-Browser. Geben Sie in der Adresszeile die IP-Adresse des Master-Wechselrichters ein (Beispiel: http://192.168.0.2).
- Seite 32 5. Konfiguration • Geben Sie anhand der Informationen, die von Ihrem Verteilnetzbetreiber angegeben wurden, die entsprechende Leistungshöhe für jeden Relaiszustand ein (0 % = Aus, 30 %/60 %/100 %). Der eingegebene Wert wird an jedem Wechselrichter eingestellt und ist der maximale Prozent- satz der Nennwirkleistung, die der Wechselrichter liefern kann.
-
Seite 33: Konfigurieren Der Blindleistungsregelung - Prozent Von Q (Nur Tlx Pro+)
5. Konfiguration 5.3.1. Konfigurieren der Blindleistungsregelung – Prozent von Q (nur TLX Pro+) Aktivieren Sie das Optionsfeld „Ferngesteuerte Blindleistung (Q)“. Konfigurieren Sie die Relais- zustände (K1-K4) entsprechend den Anforderungen des Verteilnetzbetreibers, indem Sie den entsprechenden Blindleistungssollwert für Q für jeden vom VNB vorgegebenen Relaiszustand eingeben. - Seite 34 5. Konfiguration Abbildung 5.3: Konfigurieren der Blindleistungsregelung – Prozent von Q (nur TLX Pro+) L00410637-01_5b...
-
Seite 35: Konfigurieren Der Blindleistungsregelung - Leistungsfaktor (Nur Tlx Pro+)
5. Konfiguration 5.3.2. Konfigurieren der Blindleistungsregelung – Leistungsfaktor (nur TLX Pro+) Aktivieren Sie das Optionsfeld „Ferngesteuerte Blindleistung (Q)“. Konfigurieren Sie die Relais- zustände (K1-K4) entsprechend den Anforderungen des Verteilnetzbetreibers, indem Sie den entsprechenden Leistungsfaktorsollwert für jeden Relaiszustand, der vom VNB vorgegeben wird, eingeben. - Seite 36 5. Konfiguration Abbildung 5.4: Fallback-Werte Die Konfiguration der Netzverwaltung ist jetzt abgeschlossen und die Sollwerte können im Menü angezeigt werden: Anlagenebene [Status → Netzverwaltung]. Abbildung 5.5: Netzverwaltung L00410637-01_5b...
-
Seite 37: Technische Daten
6. Technische Daten 6. Technische Daten CLX GM Prozessor 32-Bit-Mikrocontroller, 96 MHz Display Display 4x20 LCD ASCII mit Hintergrundbeleuchtung Schnittstellen LAN (Ethernet 10/100 Mbit) Klemmleisten 12-polig 6 Digitaleingänge (mit eigener Stromversorgung), ohne galvanische Trennung für externen potenzialfreien Kontakt Gehäuse Zweiteiliges lüfterloses Metallgehäuse für Schienenmontage (IP20) Gewicht 330 g Netto (ohne Zubehör und externes AC-Netzteil) Feuchtigkeitsbereich... - Seite 38 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed.
