2. Installazione
2.5. Connessione alla rete CA
2
Nota:
Per ulteriori dettagli, consultare la sezione sulle Specifiche.

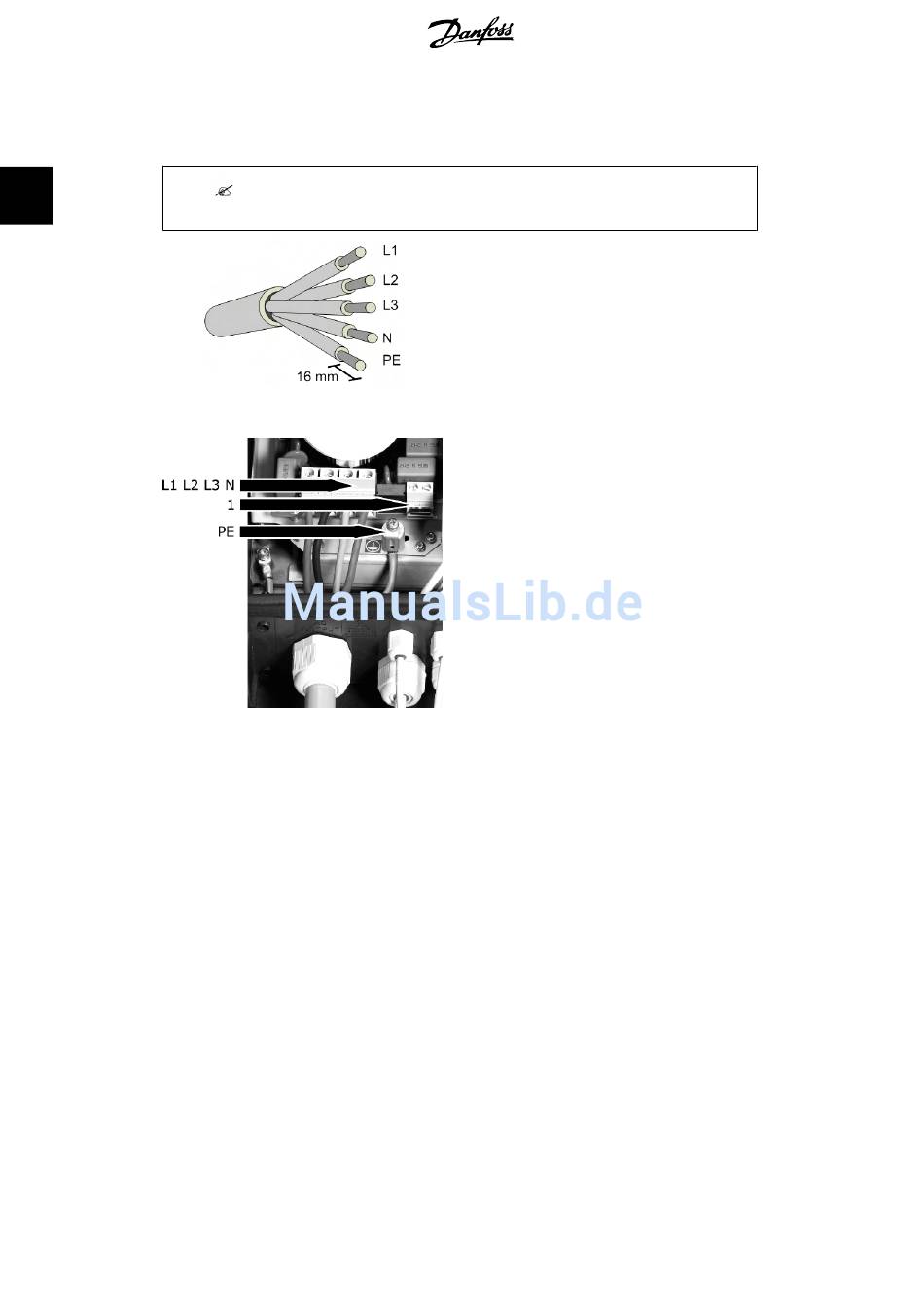

Disegno 2.11: Spellare il cavo CA
Disegno 2.12: Area di connessione CA
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
118
Verificare le tensioni della rete tra fase e neutro (L-N) e tra fase e fase (L-L).
Staccare l'interruttore principale e adottare le precauzioni necessarie per evitare che
venga accidentalmente riattivato.
Aprire il coperchio anteriore.
Svitare il tappo del passacavo CA e farlo scorrere lungo il cavo.
Inserire il cavo attraverso il passacavo CA fino alla morsettiera.
Allentare le viti all'interno della morsettiera per permettere di inserire i conduttori. Strin-
gere le viti per bloccare i conduttori.
I tre conduttori della rete di alimentazione (L1, L2, L3) e il conduttore neutro (N) sono
obbligatori e devono essere collegati alle morsettiere quadripolari con le marcature cor-
rispondenti.
Il conduttore di terra (PE) di protezione deve essere collegato direttamente al terminale
PE del telaio. Inserire il conduttore e serrare la vite per fissarlo.
Tutti i conduttori devono essere bloccati con la coppia corretta in modo da evitare de-
formazioni.
Fissare il passacavo CA all'inverter.
Chiudere il coperchio anteriore ricordandosi di verificare che entrambi le viti frontali siano
avvitate con la coppia corretta per garantire il collegamento a terra.
L'illustrazione mostra la rimozione della guai-
na di tutti i 5 conduttori del cavo CA. La lun-
ghezza del conduttore di terra deve essere su-
periore a quella dei cavi di fase e di neutro.
L00410309-03_2q
