12. Precauzioni in caso di rimozione.
Verificare tutti i collegamenti elettrici. Collegare un conduttore di fase al terminale
del neutro può danneggiare permanentemente l'inverter. Non rimuovere il ponticello
di cortocircuito (1).

2.6. Connessione FV

Nota:
Per ulteriori dettagli, consultare la sezione sulle Specifiche.
Non collegare l'impianto FV a terra!
1. In primo luogo, verificare la polarità e la tensione massima degli array fotovoltaici misu-
rando la tensione FV a circuito aperto.
2. Usare un voltmetro adeguato, in grado di misurare fino a 1000 VCC.
3. Misurare la tensione CC tra il terminale positivo dell'array fotovoltaico e la terra (o il cavo
di terra verde/giallo). Misurare anche la tensione CC tra il terminale negativo dell'array
fotovoltaico e la terra (o il cavo di terra verde/giallo).
4. La tensione misurata tra il terminale FV positivo e la terra deve essere tendente a zero.
Se la tensione è pressoché costante ma non zero, c'è un problema di isolamento in qual-
che punto dell'array fotovoltaico.
5. Individuare e riparare il guasto prima di proseguire.
6. Ripetere la sequenza per tutti gli array.
È consentito distribuire in modo non uniforme la potenza di ingresso agli ingressi, a patto che:
1. non venga superata la potenza FV nom. dell'inverter (10,3 / 12,9 / 15,5 kW)
2. l'ingresso singolo non sia caricato eccessivamente e comunque non più di 6000 W.
3. la massima corrente di cortocircuito dei moduli FV alle STC (condizioni di test standard)
non deve eccedere 12 A per ingresso

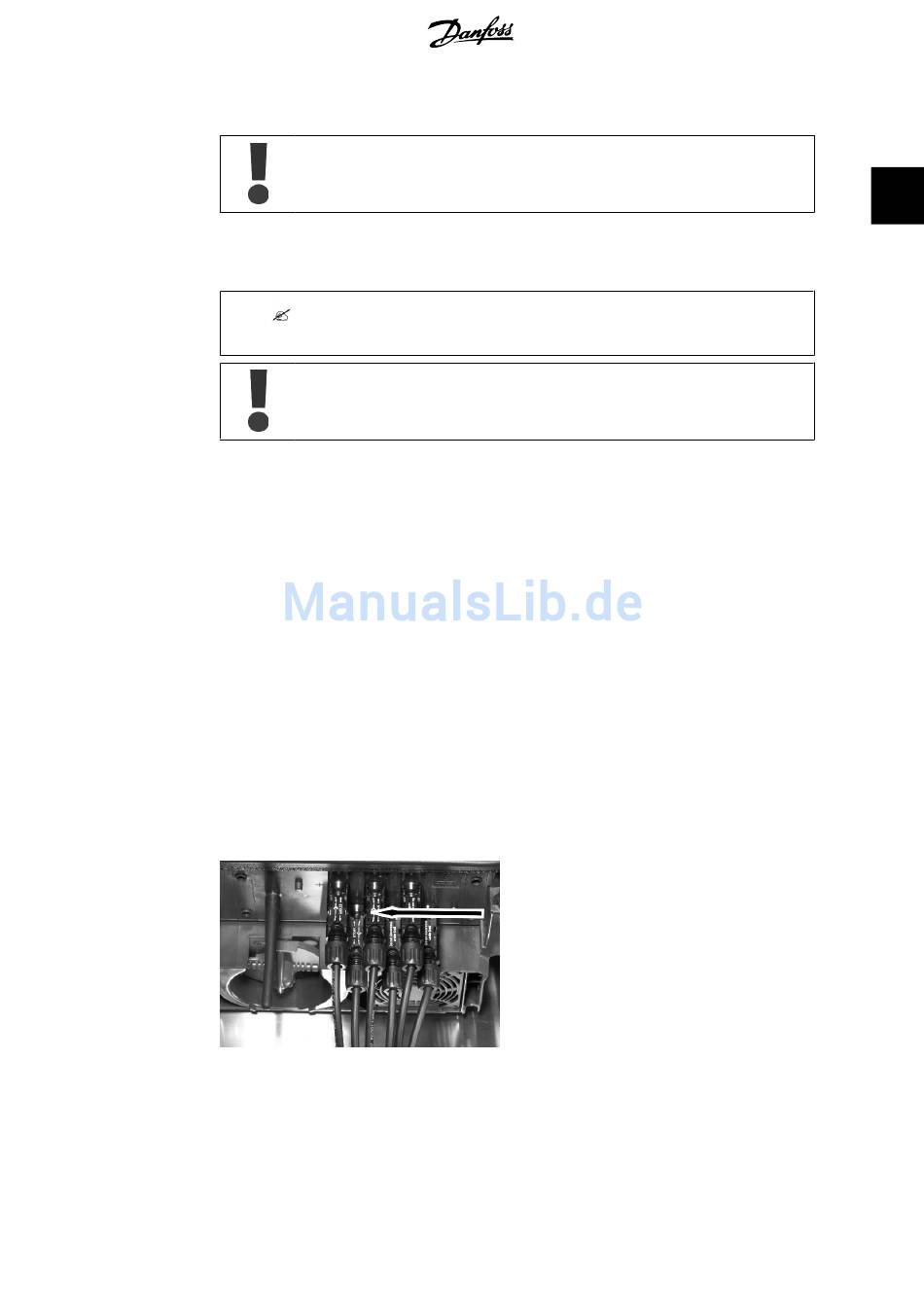

Disegno 2.13: Area di connessione CC
Regolare l'interruttore CC sull'inverter in posi-
zione OFF. Collegare i cavi FV usando i con-
nettori MC4. Verificare che la polarità sia cor-
retta. Adesso l'interruttore CC può essere
commutato su ON quando necessario.
