2. Installation
2.6.1. Configuration en autonome ou parallèle
Pour configurer l'onduleur pour un fonctionnement parallèle, procéder comme suit. L'onduleur est
par défaut en configuration individuelle.
2

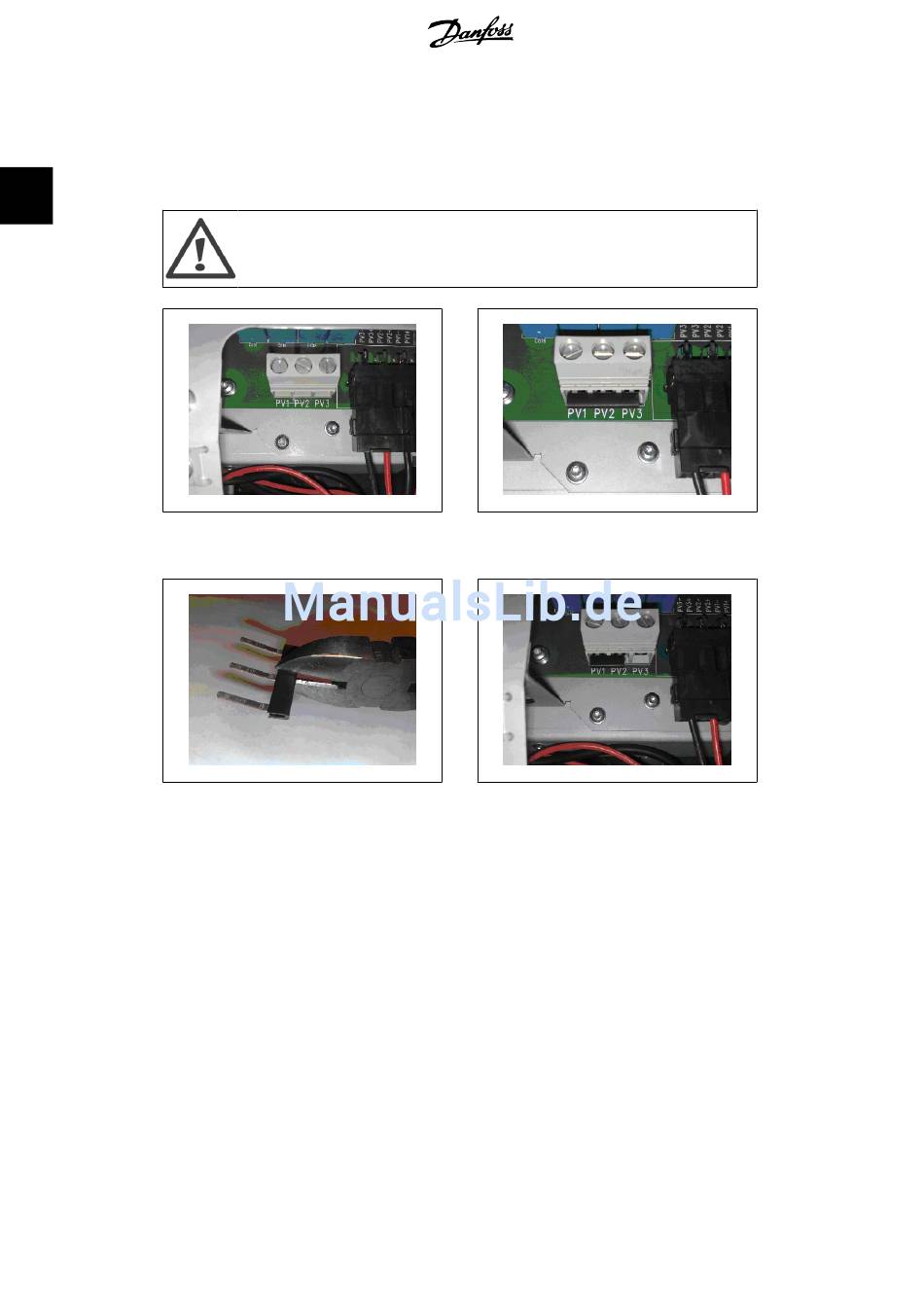

Illustration 2.14: Configuration individuelle (par
défaut)
Illustration 2.16: Exemple : Couper pour obtenir la
configuration voulue
-
-
-
-
-
-
La configuration PV a bien été définie.
68
Si l'onduleur a été mis sous tension avant la configuration : éteindre CA et PV, puis
attendre 30 min avant de continuer.
Raccorder les entrées nécessaires en parallèle ou utiliser le bornier de l'onduleur pour
établir le raccordement en parallèle. Couper le pont en court-circuit pour obtenir la con-
figuration requise.
Fermer l'onduleur et prévoir impérativement une connexion PE appropriée.
Mettre le réseau CA sous tension pour démarrer l'onduleur.
Saisir le mot de passe Installateur (fourni par le distributeur) dans le menu Configuration.
[Configuration → Sécurité → Mot de passe : xxxx]
Appuyer sur Retour et utiliser les flèches pour trouver l'option Configuration PV dans le
menu Détails de configuration [Configuration → Détails de configuration → Configuration
PV].
Sélectionner le mode de configuration PV. Veiller à bien sélectionner la configuration qui
correspond au câblage [Configuration → Détails de configuration → Configuration PV →
Mode : Parallèle].
Illustration 2.15: Configuration parallèle-parallèle-
parallèle
Illustration 2.17: Exemple : Configuration parallè-
le-parallèle-individuelle
