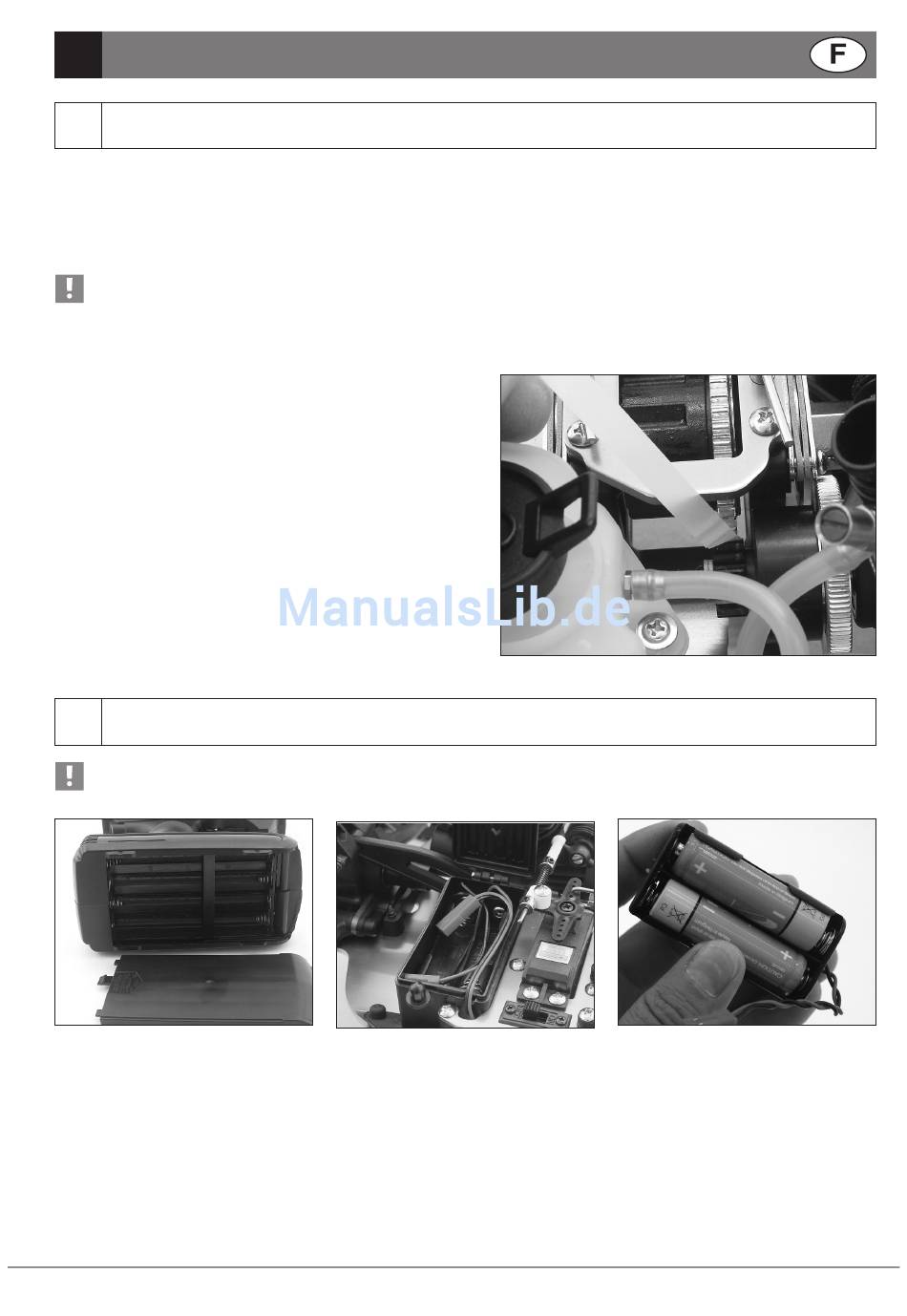

Le moteur transmet sa puissance via les pignons sur le carter d'embrayage à la roue dentée principale qui est placée sur le
différentiel central.
Les deux pivots, à savoir, le vilebrequin côté moteur et l'arbre de la chaîne de transmission aux essieux avant et arrière
doivent être orientés de manière exactement parallèle. Ceci prévient les gauchissements dans la chaîne de transmission,
une usure prématurée des pignons et des paliers ainsi qu'une perte de puissance.
Le positionnement parallèle du vilebrequin et de la chaîne de transmission doit être contrôlé avant la mise
en service du modèle et, si nécessaire, être réajusté !
Par un assemblage en parallèle le pignon de l'embrayage s'engrène facilement dans la roue dentée principale.
Trop de jeu détruit, à la longue, les roues dentées. Trop peu de jeu détruit les paliers dans l'embrayage et le moteur.
Contrôler le jeu d'engrenage
- Placez un ruban de papier fin entre les pignons de
l'embrayage et les roues dentées principales dans la chaîne
de transmission.
- Tournez les roues dentées manuellement;
Le ruban en papier ne doit pas déchirer lors du passage !
Réajustement
- Dévissez 4 vis de la fixation du support de moteur sur la face
inférieure de la plaque de support (châssis)
- Ajustez la position latérale du moteur et resserrez les vis à
fond.
- Dévisser quatre vis en haut sur le support du moteur et
ajustez l'orientation verticalement du moteur.
4.5
M
Tenez compte des instructions d'utilisation spécifiques de la télécommande!
- Enlevez le couvercle du comparti-
ment à piles sur la face inférieure
de l'émetteur.
- Mettez en place 8 piles de type AA
(ou accus) dans le compartiment.
Veiller à la bonne polarité !
- Refermez le couvercle.
78
RÉPARATIONS
'
ORIENTATION ET LE JEU D
ISE EN SERVICE DE L
-
-
'
ENGRENAGE DE L
' RC
INSTALLATION
Ouvrez le boîtier à piles du châssis
et
retirez le support de piles du boî-
tier à piles.
Notice d´Utilisation 4WD Chassis Hunter / Streethunter 4.1 réf. 23 47 46 / 23 47 64
'
ENTRAÎNEMENT
- Insérez 4 piles mignon de type AA
(accus) dans le support.
- Veillez à respecter la polarité
correcte et à ce qu'elles soient
placées correctement
