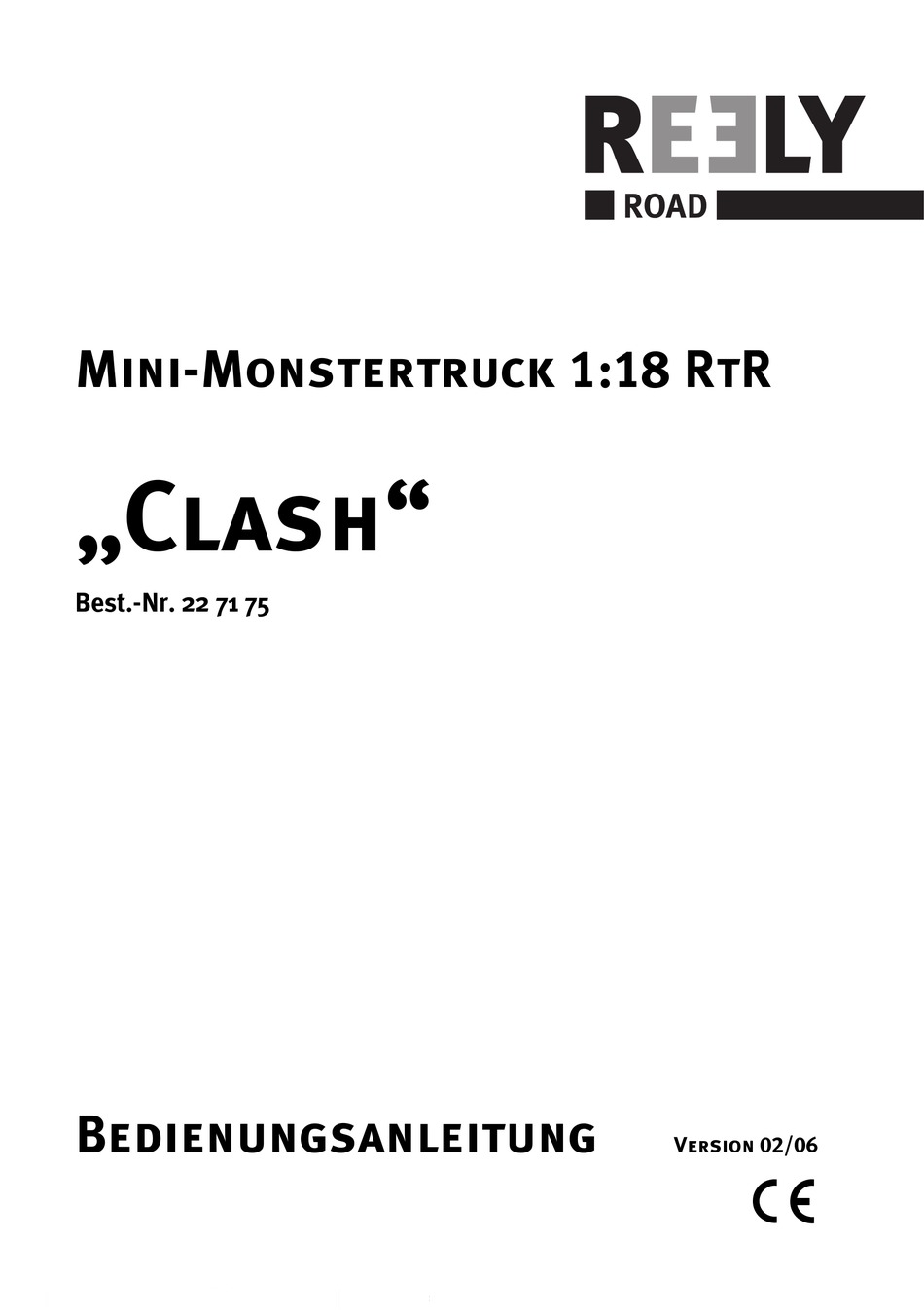

- Seite 1 Mini-Monstertruck 1:18 RtR „Clash“ Best.-Nr. 22 71 75 Bedienungsanleitung Version 02/06 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ..........................3 Bestimmungsgemäße Verwendung ..................4 Lieferumfang .......................... 5 Symbol-Erklärung ........................5 Sicherheitshinweise ....................... 6 Batterie- und Akkuhinweise ....................8 Akkupack aufladen ......................... 9 Bedienelemente des Senders ....................10 Inbetriebnahme ........................12 a) Batterien (bzw. Akkus) in den Sender einlegen ..............12 b) Fahrakku in das Fahrzeug einlegen ................. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Das Produkt ist EMV-geprüft und erfüllt somit die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechenden Erklärungen sind beim Hersteller hinterlegt. -
Seite 4: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung Das Produkt ist ein Modellfahrzeug, das über die mitgelieferte Fernsteueranlage drahtlos per Funk ge- steuert werden kann. Das Chassis ist fahrfertig aufgebaut, die Karosserie ist lackiert. Die Fernsteueranlage ist ausschließlich zur Verwendung mit dem Modellfahrzeug bestimmt. Versuchen Sie nicht, sie in Verbindung mit anderen Geräte einzusetzen. -
Seite 5: Lieferumfang
3. Lieferumfang • Fahrfertig aufgebautes Chassis mit elektronischem Fahrtregler/Empfänger, Elektromotor, Lenkservo und Karosserie mit zwei weißen Front-LEDs • Akkupack für Fahrzeug • 2-Kanal-Sender • Teleskopantenne (zum Einschrauben im Sender) • Antennenröhrchen (für Fahrzeug) • Bedienungsanleitung 4. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. -
Seite 6: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht- beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. - Seite 7 • Der Abschluss einer Privathaftpflicht-Versicherung ist empfehlenswert. Falls Sie eine solche bereits besitzen, so informieren Sie sich, ob der Betrieb des Modells unter den Versicherungsschutz fällt. • Stellen Sie vor jeder Inbetriebnahme sicher, dass innerhalb der Reichweite Ihrer Sender-/Empfän- ger-Anlage keine weiteren Modelle auf der gleichen Frequenz betrieben werden. Sie könnten die Kontrolle über Ihr Modell verlieren.
-
Seite 8: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise • Batterien/Akkus gehören nicht in Kinderhände. • Lassen Sie Batterien und Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf! •... -
Seite 9: Akkupack Aufladen
7. Akkupack aufladen Der mitgelieferte Akkupack für das Fahrzeug ist bei Lieferung leer. Vor einer Inbetriebnahme des Fahr- zeugs ist der Akkupack deshalb aufzuladen. Bevor der Akkupack seine maximale Leistung bringt, sind mehrere vollständige Lade- und Entladezyklen erforderlich. Gehen Sie wie folgt vor: •... -
Seite 10: Bedienelemente Des Senders
8. Bedienelemente des Senders : Schalter für : Schalter für :Drehrad für Servo-Reverse Servo-Reverse Lenkbewegungen (Gas/Bremse) (Lenkung) : Ein-/Ausschalter : Teleskopantenne : Trimmregler für Lenkung : LEDs für Batterie-/Akkuzustand : Trimmregler für Gas/Bremse : Ladebuchse : Trimmregler für Lenkbegrenzung : Hebel für Gas/Bremse bzw. - Seite 11 C Das Drehrad dient zum Lenken des Fahrzeugs. Wie bei einem echten Auto bewirkt ein Drehen nach rechts, dass das Fahrzeug eine Rechtskurve fährt. Dieses Verhalten kann über den Servo-Reverse- Schalter (B) umgekehrt werden. D Mit dem Ein-/Ausschalter kann der Sender ein- bzw. ausgeschaltet werden. Wird der Schalter in Richtung Teleskopantenne geschoben, ist der Sender eingeschaltet.
-
Seite 12: Inbetriebnahme
9. Inbetriebnahme a) Batterien (bzw. Akkus) in den Sender einlegen • Öffnen Sie das Batteriefach unten am Sender. • Legen Sie 8 Batterien vom Typ Mignon/AA polungsrichtig ein. Seitlich im Batteriefach finden Sie eine entsprechende Abbildung. Alternativ können 8 Akkus verwendet werden. •... -
Seite 13: Fahrakku In Das Fahrzeug Einlegen
b) Fahrakku in das Fahrzeug einlegen • Öffnen Sie hinten am Fahrzeug die Verschlussklappe für den Akkupack und ziehen Sie die Moos- gummiplatte heraus. • Setzen Sie den Akkupack und die Moosgummiplatte wie im Bild gezeigt in das Fahrzeug ein. Schie- ben Sie das Akkukabel unten durch die Karosseriehalterung. -
Seite 14: Akku Mit Dem Fahrtregler/Empfänger Verbinden
d) Akku mit dem Fahrtregler/Empfänger verbinden • Bringen Sie den Ein-/Ausschalter (3) des Fahrtreglers/Empfängers in die Stellung „OFF“ (= Aus). • Verbinden Sie die beiden Stecker (1) und (2) miteinander, bis der Stecker einrastet. Achten Sie auf die richtige Polung (Plus/+ = rotes Kabel, Minus/- = schwarzes Kabel). e) Karosserie aufsetzen, LEDs anschließen •... -
Seite 15: Fahrtregler/Empfänger Einschalten, Trimmung Einstellen
g) Fahrtregler/Empfänger einschalten, Trimmung einstellen Bei jeder Inbetriebnahme ist die Nullstellung der Trimmregler für Gas/Bremse und die Len- kung (siehe Kapitel 8, Position „E“ und „F“) zu kontrollieren. Halten Sie das Fahrzeug so, dass sich der Antrieb frei drehen kann. Fassen Sie nicht in die Räder oder den restlichen Antrieb, behindern Sie ihn nicht. -
Seite 16: Fahrt Beenden
i) Fahrt beenden Um das Fahren zu beenden, gehen Sie wie folgt vor: • Stoppen Sie das Fahrzeug, lassen Sie es ausrollen. • Nachdem das Fahrzeug still steht, nehmen Sie es hoch und bringen Sie den Ein-/Ausschalter am Fahrzeug in die Stellung „OFF“ (= Aus). Fassen Sie nicht in die Räder oder den Antrieb hinein, bewegen Sie keinesfalls den Hebel für Gas/Bremse/Rückwärtsfahrt usw. -
Seite 17: Handhabung
10. Handhabung Beachten Sie alle Sicherheitshinweise bzw. Hinweise zur Bedienung und Inbetriebnah- me in dieser Bedienungsanleitung. Obwohl diese oftmals gern überlesen werden, stellen sie eine wichtige Grundlage für eine lange Freude mit Ihrem Fahrzeug dar. • Das Produkt ist nicht für Kinder unter 14 Jahren geeignet. •... - Seite 18 Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es verwendet wird. Dies kann u.U. mehrere Stunden dauern. In diesem Zeitraum darf das Steckernetzteil nicht mit der Netzspan- nung verbunden werden. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! •...
-
Seite 19: Wartung Und Reinigung
11. Wartung und Reinigung Eine Wartung oder Reparatur des Senders bzw. des Steckerladers darf nur durch eine Fachwerkstatt erfolgen. Öffnen Sie diese beiden Produktbestandteile niemals. Gleiches gilt für den Fahrtregler/Empfänger. Durch unsachgemäße Eingriffe erlischt nicht nur die Zulassung (CE) bzw. die Garantie/ Gewährleistung, sondern es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! In gewissen Abständen sind Wartungsarbeiten und Funktionskontrollen durchzuführen, die einen stö-... -
Seite 20: Entsorgung
12. Entsorgung a) Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzli- chen Vorschriften. b) Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! ... -
Seite 21: Behebung Von Störungen
13. Behebung von Störungen Mit dem Mini-Monstertruck haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können. Beachten Sie unbedingt sämtliche Sicherheitshinweise dieser Bedienungsanleitung! Problem Lösungshilfe... -
Seite 22: Technische Daten Und Merkmale
14. Technische Daten & Merkmale a) Fahrzeug Betriebsspannung: 7.2V= über mitgelieferten Akku Antrieb: Elektromotor, Allrad-Antrieb; Differential in Vorder- und Hinterachse Federung: Starrachsen, beweglich gelagert, mit Spiralfedern/Stoßdämpfer Fahrfunktionen: Proportional vorwärts/rückwärts, Bremsfunktion Proportional links/rechts Frequenz: 27MHz, Quarz wechselbar b) Fernsteuerung Betriebsspannung: 9.6-12V=, über 8 Akkus oder Batterien vom Typ Mignon/AA Frequenz: 27MHz, Quarz wechselbar... -
Seite 23: Konformitätserklärung
