Bedienungsanleitung
1:10 Rock-Crawler 4WD 2,4 GHz RtR
Best.-Nr. 1563376
Operating Instructions
1:10 Rock-Crawler 4WD 2.4 GHz RtR
Item No. 1563376
Notice d'emploi
Rock-Crawler 1:10 4WD 2,4 GHz RtR
N° de commande 1563376
Gebruiksaanwijzing
1:10 Rock-Crawler 4WD 2,4 GHz RtR
Bestelnr. 1563376
Seite 2 - 19
Page 20 - 37
Page 38 - 55
Pagina 56 - 73
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Reely 1563376
Inhaltszusammenfassung für Reely 1563376
- Seite 1 1:10 Rock-Crawler 4WD 2.4 GHz RtR Item No. 1563376 Page 20 - 37 Notice d’emploi Rock-Crawler 1:10 4WD 2,4 GHz RtR N° de commande 1563376 Page 38 - 55 Gebruiksaanwijzing 1:10 Rock-Crawler 4WD 2,4 GHz RtR Bestelnr. 1563376 Pagina 56 - 73...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Produktbeschreibung ............................4 Lieferumfang ................................4 Sicherheitshinweise .............................5 a) Allgemein ...............................5 b) Ladegerät/Netzspannung ..........................5 c) Inbetriebnahme/Betrieb ..........................7 d) Fahren des Fahrzeugs ..........................7 Batterie- und Akkuhinweise ..........................9 a) Allgemein ...............................9 b) Sender .................................10 c) Fahrzeug ..............................10 Fahrakku für das Fahrzeug laden ........................11 Bedienelemente des Senders ..........................12 Inbetriebnahme ..............................13 a) Batterien in den Sender einlegen ........................13... -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Produktbeschreibung

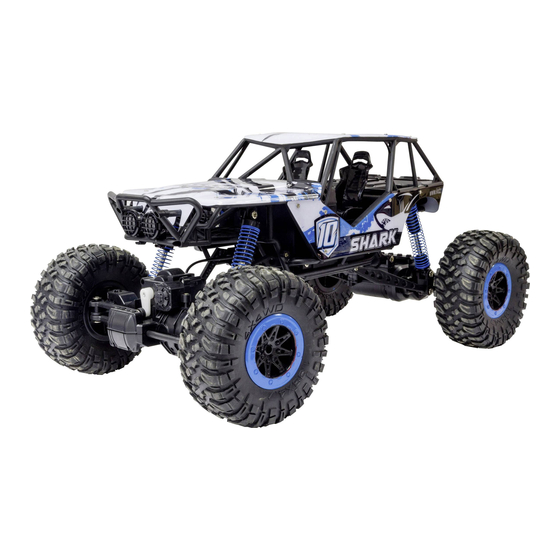

3. Produktbeschreibung Bei diesem Produkt handelt es sich um ein allradangetriebenes Modellfahrzeug, das über die mitgelieferte Fernsteu- eranlage drahtlos per Funk gesteuert werden kann. Die Steuerfunktionen sind vorwärts/rückwärts/links/rechts. Das Fahrzeug ist fahrfertig aufgebaut. Es befindet sich weiterhin ein passender NiMH-Fahrakku und ein NiMH-Ladegerät sowie 3 Batterien vom Typ AA/ Mignon für den Sender im Lieferumfang. Das Produkt ist nicht für Kinder von 0 - 3 Jahren geeignet, es besteht Erstickungsgefahr durch Verschlucken von Kleinteilen;... -
Seite 5: Sicherheitshinweise
5. Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. - Seite 6 • Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Ladegerät außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Ladegerät sichtbare Beschädigungen aufweist, das Ladegerät nicht mehr arbeitet, nach längerer Lagerung unter ungünsti- gen Verhältnissen oder nach schweren Transportbeanspruchungen.
-
Seite 7: C) Inbetriebnahme/Betrieb
c) Inbetriebnahme/Betrieb • Achten Sie beim Betrieb eines Modells immer darauf, dass sich niemals Körperteile oder Gegenstände im Gefahrenbereich von Motoren, Antriebsachsen oder sonstigen drehenden Antriebsteilen befinden. • Verwenden Sie nur den mitgelieferten Fahrakku (oder einen baugleichen Ersatzakku) für das Fahrzeug. Betreiben Sie das Fahrzeug niemals über ein Netzteil, auch nicht zu Testzwecken. • Dieses Fahrzeug ist ausschließlich für einen NiMH-Fahrakku mit 8 Zellen (Nennspannung 9,6 V) ge- eignet. - Seite 8 • Lassen Sie immer den Sender eingeschaltet, solange das Fahrzeug in Betrieb ist. • Stellen Sie den Betrieb Ihres Modells im Falle einer Störung sofort ein und beseitigen Sie die Ursache der Fehlfunktion, bevor Sie das Modell weiter einsetzen. • Zum Beenden des Betriebs schalten Sie immer zuerst das Fahrzeug aus. Erst danach darf der Sender ausgeschaltet werden.
-
Seite 9: Batterie- Und Akkuhinweise
6. Batterie- und Akkuhinweise Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit ist, bestehen zahlreiche Gefahren und Probleme. Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und Sicherheitshinweise zum Umgang mit Batterien und Akkus. a) Allgemein • Batterien/Akkus gehören nicht in Kinderhände. -
Seite 10: B) Sender
• Platzieren Sie den Fahrakku zum Aufladen auf einer hitzefesten, unbrennbaren Oberfläche. • Das Ladegerät und der Fahrakku erwärmt sich beim Ladevorgang. Halten Sie deshalb ausreichend Ab- stand zwischen Ladegerät und Fahrakku, legen Sie den Fahrakku niemals auf das Ladegerät. Decken Sie Ladegerät und Fahrakku niemals ab. Setzen Sie Ladegerät und Fahrakku keinen hohen/niedrigen Temperaturen sowie direkter Sonneneinstrahlung oder Feuchtigkeit/Nässe aus. -
Seite 11: Fahrakku Für Das Fahrzeug Laden
7. Fahrakku für das Fahrzeug laden Der Fahrakku ist bei Lieferung in der Regel leer und muss aufgeladen werden. Bevor ein Fahrakku seine maximale Leistung bringt, sind mehrere vollständige Entlade- und Ladezyklen erforderlich. • Entnehmen Sie den Fahrakku für den Ladevorgang aus dem Fahrzeug. • Stecken Sie das Ladegerät in eine ordnungsgemäße Netzsteckdose (Wandsteckdose). -
Seite 12: Bedienelemente Des Senders
8. Bedienelemente des Senders A Ein-/Ausschalter B LED C Steuerrad für Lenkung D Griff E Hebel für Vorwärts-/Rückwärtsfahrt F Batteriefachdeckel G Halteclip H Schraube für Batteriefachdeckel... -
Seite 13: Inbetriebnahme
9. Inbetriebnahme a) Batterien in den Sender einlegen • Schalten Sie den Sender über den Ein-/Ausschalter (A) aus (Schalterstellung „OFF“ = ausgeschaltet). • Drehen Sie die Schraube (H) des Batteriefachdeckels (F) mit einem geeigneten Schraubendreher heraus. • Biegen Sie vorsichtig z.B. mit dem Fingernagel den Halteclip (G) ein Stück heraus, so dass sich der Batteriefach- deckel (F) abnehmen lässt. -
Seite 14: Sender Und Fahrzeug Einschalten
c) Sender und Fahrzeug einschalten • Lassen Sie den Hebel (E) los, so dass er in der Mittelstellung steht. Lassen Sie auch das Drehrad (C) los. Schalten Sie jetzt zuerst den Sender über den Ein-/Ausschalter (A) ein (Schalterstellung „ON“ = eingeschaltet). Die LED (B) am Sender blinkt. -
Seite 15: Fahrt Beenden
• Sollte das Fahrzeug die Tendenz aufweisen, nach links oder rechts zu ziehen, anstatt in einer geraden Linie zu fahren, so können Sie am Fahrzeug den Geradeauslauf einstellen. Hierzu finden Sie an der Unterseite der Vorderachse einen kleinen Hebel, der sich nach rechts oder links bewegen lässt. Stellen Sie diesen Hebel so ein, dass das Fahrzeug in etwa geradeaus fährt. -
Seite 16: Behebung Von Störungen
10. Behebung von Störungen Auch wenn das Modell nach dem heutigen Stand der Technik gebaut wurde, kann es dennoch zu Fehlfunktionen oder Störungen kommen. Aus diesem Grund möchten wir Ihnen aufzeigen, wie Sie eventuelle Störungen beseitigen können. Beachten Sie außerdem die beiliegende Bedienungsanleitung zur Fernsteueranlage. Das Modell reagiert nicht oder nicht richtig • Ist der Fahrakku des Fahrzeugs oder die Batterien/Akkus im Sender leer? Tauschen Sie Fahrakku bzw. -
Seite 17: Reinigung Und Wartung
11. Reinigung und Wartung Vor einer Reinigung oder Wartung ist das Fahrzeug und danach der Sender auszuschalten und der Fahrakku aus dem Fahrzeug zu entnehmen. Reinigen Sie das ganze Fahrzeug nach dem Fahren von Staub und Schmutz, verwenden Sie z.B. einen langhaarigen sauberen Pinsel und einen Staubsauger. -
Seite 18: Entsorgung
12. Entsorgung a) Produkt Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien/Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt. -
Seite 19: Technische Daten
14. Technische Daten a) Fahrzeug Maßstab ............1:10 Geeigneter Fahrakku ........8zelliger NiMH-Fahrakku (Nennspannung 9,6 V) Abmessungen (L x B x H) .........430 x 265 x 215 mm Reifen-Abmessungen (B x Ø) ......48,5 x 120 mm Radstand ............315 mm Gewicht .............ca. 1500 g (ohne Fahrakku) b) Sender Stromversorgung ..........3 Batterien vom Typ AA/Mignon Frequenzbereich ..........2,402 - 2,480 GHz... - Seite 76 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2017 by Conrad Electronic SE.
