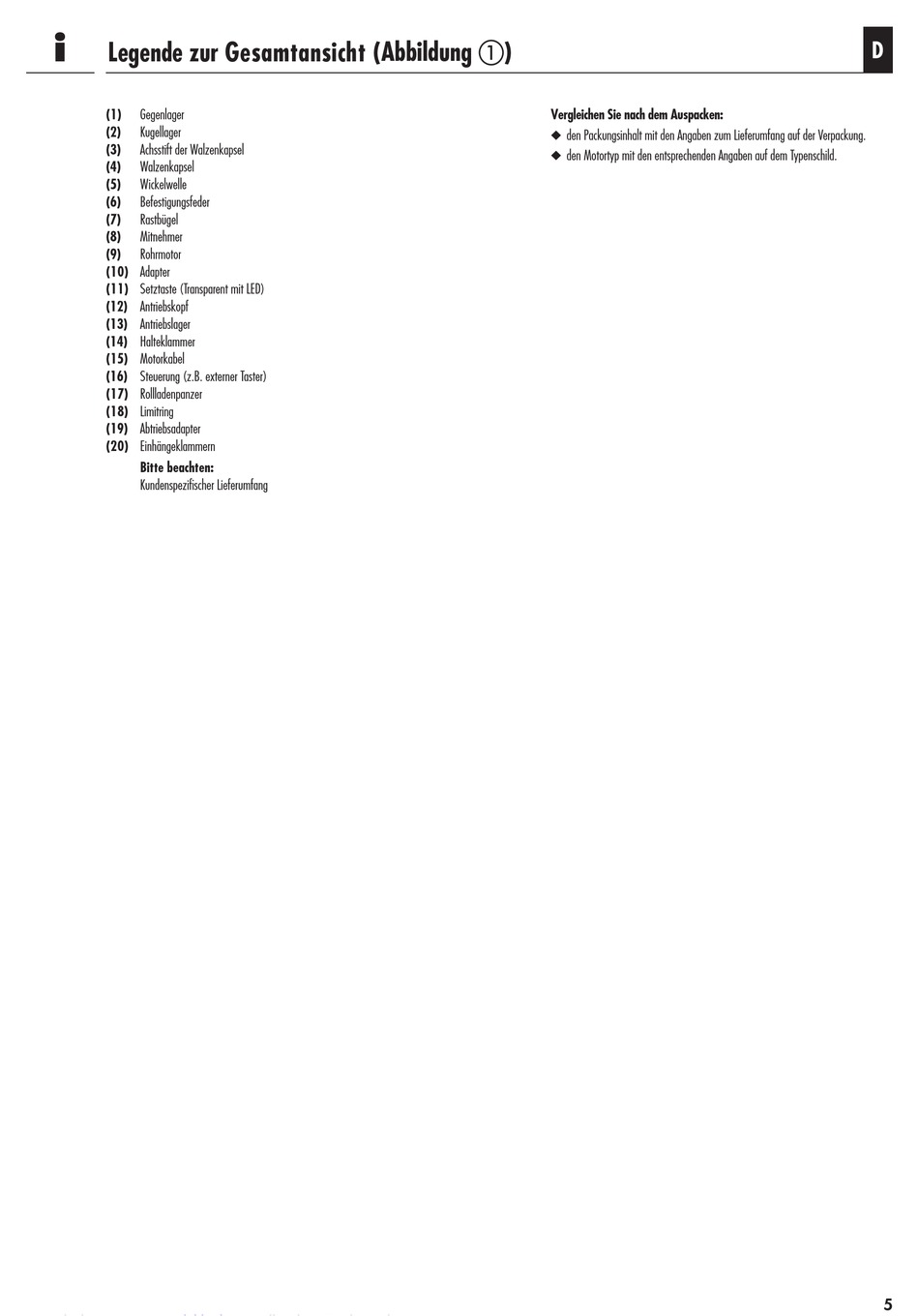

Legende zur Gesamtansicht ( Abbildung a )
(1).
Gegenlager.
(2)
Kugellager
(3).
Achsstift.der.Walzenkapsel
(4)
Walzenkapsel
(5)
Wickelwelle
(6)
Befestigungsfeder
(7)
Rastbügel
(8).
Mitnehmer
(9)
Rohrmotor
(10) Adapter
(11) Setztaste.(Transparent.mit.LED)
(12) Antriebskopf
(13). Antriebslager
(14). Halteklammer
(15) Motorkabel
(16) Steuerung.(z.B..externer.Taster)
(17) Rollladenpanzer
(18) Limitring
(19) Abtriebsadapter
(20) Einhängeklammern
Bitte beachten:
.
Kundenspezifischer.Lieferumfang
Vergleichen Sie nach dem Auspacken:
. ◆ den.Packungsinhalt.mit.den.Angaben.zum.Lieferumfang.auf.der.Verpackung..
. ◆ den.Motortyp.mit.den.entsprechenden.Angaben.auf.dem.Typenschild.
D
5
