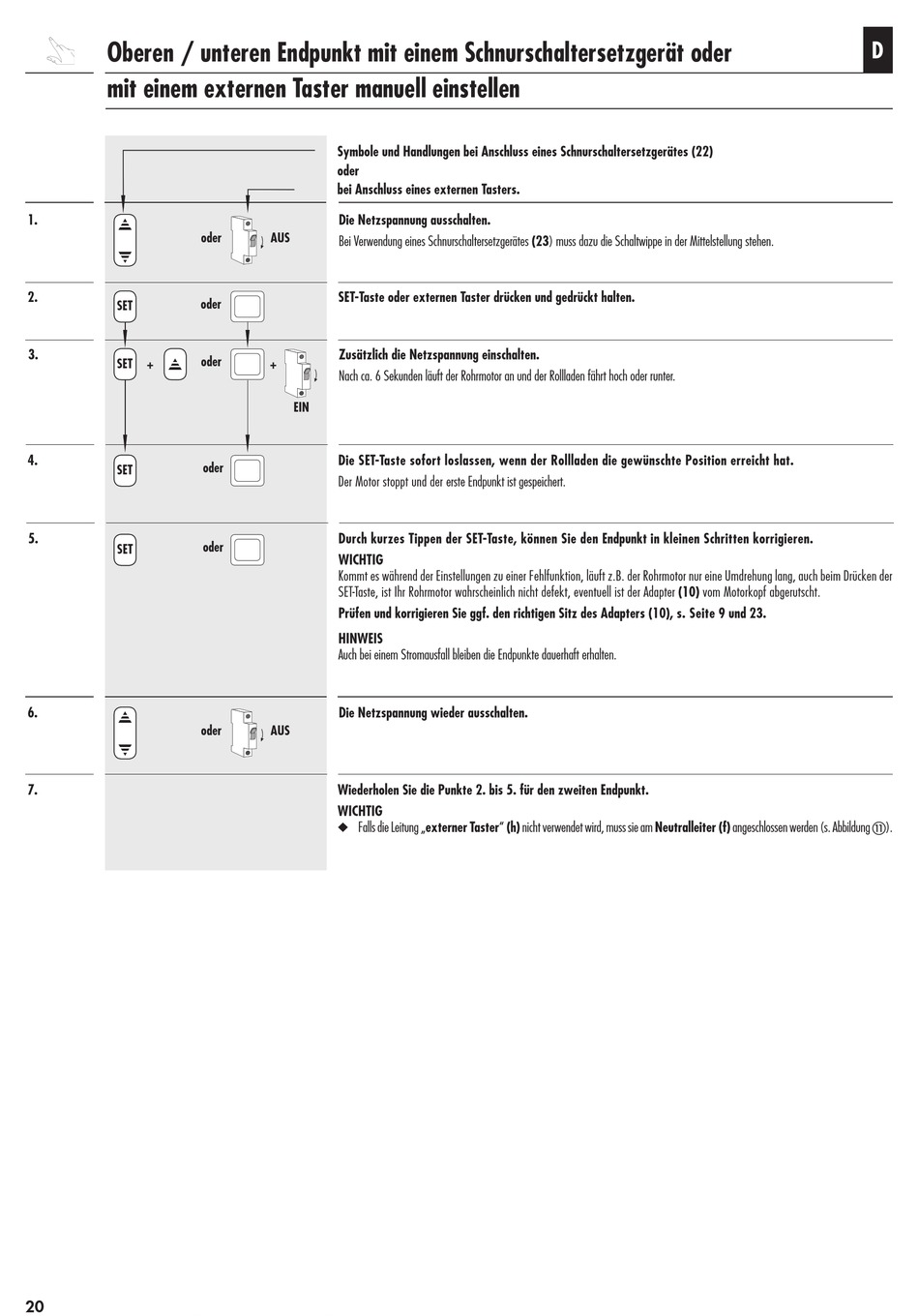

Oberen / unteren Endpunkt mit einem Schnurschaltersetzgerät oder
mit einem externen Taster manuell einstellen
1.
2.
SET
3.
SET +
4.
SET
5.
SET
6.
7.
20
Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22)
oder
bei Anschluss eines externen Tasters.
Die Netzspannung ausschalten.
oder AUS
Bei.Verwendung.eines.Schnurschaltersetzgerätes.(23).muss.dazu.die.Schaltwippe.in.der.Mittelstellung.stehen.
SET-Taste oder externen Taster drücken und gedrückt halten.
oder
Zusätzlich die Netzspannung einschalten.
oder
+
Nach.ca..6.Sekunden.läuft.der.Rohrmotor.an.und.der.Rollladen.fährt.hoch.oder.runter.
EIN
Die SET-Taste sofort loslassen, wenn der Rollladen die gewünschte Position erreicht hat.
oder
Der.Motor.stoppt.und.der.erste.Endpunkt.ist.gespeichert.
Durch kurzes Tippen der SET-Taste, können Sie den Endpunkt in kleinen Schritten korrigieren.
oder
WICHTIG
Kommt.es.während.der.Einstellungen.zu.einer.Fehlfunktion,.läuft.z.B..der.Rohrmotor.nur.eine.Umdrehung.lang,.auch.beim.Drücken.der.
SET-Taste,.ist.Ihr.Rohrmotor.wahrscheinlich.nicht.defekt,.eventuell.ist.der.Adapter.(10).vom.Motorkopf.abgerutscht.
Prüfen und korrigieren Sie ggf. den richtigen Sitz des Adapters (10), s. Seite 9 und 23.
HINWEIS
Auch.bei.einem.Stromausfall.bleiben.die.Endpunkte.dauerhaft.erhalten.
Die Netzspannung wieder ausschalten.
oder AUS
Wiederholen Sie die Punkte 2. bis 5. für den zweiten Endpunkt.
WICHTIG
. ◆ Falls.die.Leitung.„externer Taster" (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k).
