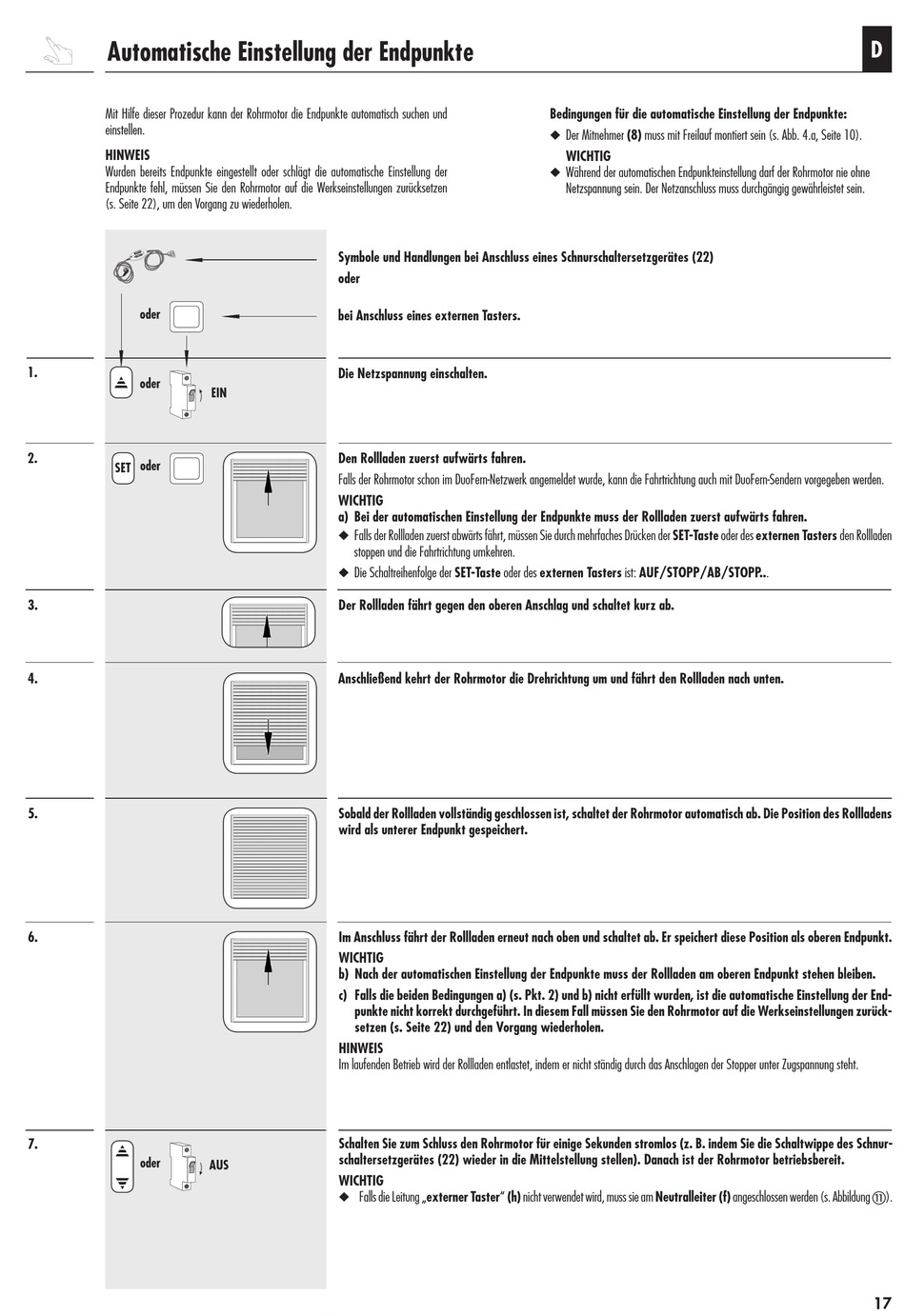

Automatische Einstellung der Endpunkte
Mit.Hilfe.dieser.Prozedur.kann.der.Rohrmotor.die.Endpunkte.automatisch.suchen.und.
einstellen.
HINWEIS
Wurden. bereits. Endpunkte. eingestellt. oder. schlägt. die. automatische. Einstellung. der.
Endpunkte.fehl,.müssen.Sie.den.Rohrmotor.auf.die.Werkseinstellungen.zurücksetzen. .
(s..Seite.22),.um.den.Vorgang.zu.wiederholen.
oder
1.
oder
2.
oder
SET
3.
4.
5.
6.
7.
oder
Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22)
oder
bei Anschluss eines externen Tasters.
Die Netzspannung einschalten.
EIN
Den Rollladen zuerst aufwärts fahren.
Falls.der.Rohrmotor.schon.im.DuoFern-Netzwerk.angemeldet.wurde,.kann.die.Fahrtrichtung.auch.mit.DuoFern-Sendern.vorgegeben.werden.
WICHTIG
a) Bei der automatischen Einstellung der Endpunkte muss der Rollladen zuerst aufwärts fahren.
. ◆ Falls.der.Rollladen.zuerst.abwärts.fährt,.müssen.Sie.durch.mehrfaches.Drücken.der.SET-Taste.oder.des.externen Tasters den.Rollladen.
. stoppen.und.die.Fahrtrichtung.umkehren..
. ◆ Die.Schaltreihenfolge.der.SET-Taste.oder.des.externen Tasters.ist:.AUF/STOPP/AB/STOPP...
Der Rollladen fährt gegen den oberen Anschlag und schaltet kurz ab.
Anschließend kehrt der Rohrmotor die Drehrichtung um und fährt den Rollladen nach unten.
Sobald der Rollladen vollständig geschlossen ist, schaltet der Rohrmotor automatisch ab. Die Position des Rollladens
wird als unterer Endpunkt gespeichert.
Im Anschluss fährt der Rollladen erneut nach oben und schaltet ab. Er speichert diese Position als oberen Endpunkt.
WICHTIG
b) Nach der automatischen Einstellung der Endpunkte muss der Rollladen am oberen Endpunkt stehen bleiben.
c) Falls die beiden Bedingungen a) (s. Pkt. 2) und b) nicht erfüllt wurden, ist die automatische Einstellung der End-
punkte nicht korrekt durchgeführt. In diesem Fall müssen Sie den Rohrmotor auf die Werkseinstellungen zurück-
setzen (s. Seite 22) und den Vorgang wiederholen.
HINWEIS
Im.laufenden.Betrieb.wird.der.Rollladen.entlastet,.indem.er.nicht.ständig.durch.das.Anschlagen.der.Stopper.unter.Zugspannung.steht.
Schalten Sie zum Schluss den Rohrmotor für einige Sekunden stromlos (z. B. indem Sie die Schaltwippe des Schnur-
schaltersetzgerätes (22) wieder in die Mittelstellung stellen). Danach ist der Rohrmotor betriebsbereit.
AUS
WICHTIG
. ◆ Falls.die.Leitung.„externer Taster" (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k).
Bedingungen für die automatische Einstellung der Endpunkte:
. ◆ Der.Mitnehmer.(8).muss.mit.Freilauf.montiert.sein.(s..Abb..4.a,.Seite.10).
WICHTIG
. ◆ Während.der.automatischen.Endpunkteinstellung.darf.der.Rohrmotor.nie.ohne..
. Netzspannung.sein..Der.Netzanschluss.muss.durchgängig.gewährleistet.sein.
