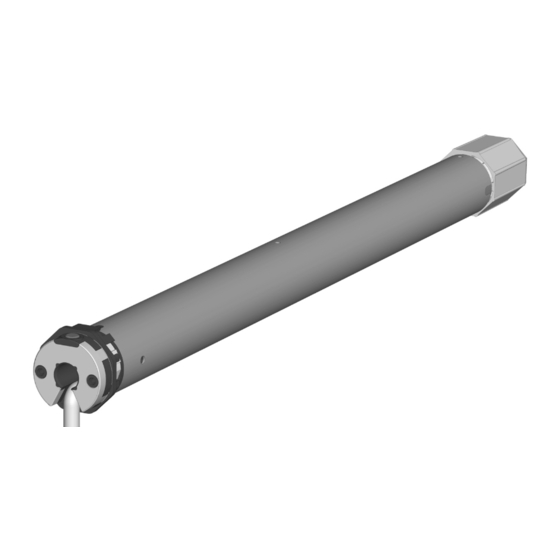

RADEMACHER RolloTube I-line Funk Small Montageanleitung
Duofern-rohrmotoren
Quelle: rademacher.de
Vorschau ausblenden
Andere Handbücher für RolloTube I-line Funk Small:
- Original montageanleitung und betriebsanleitung (56 Seiten) ,
- Bedienungsanleitung (58 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Betriebs- und Montageanleitung von RADEMACHER DuoFern-Rohrmotoren. . ..................................... 1
EN
Operating and installation instructions for RADEMACHER DuoFern tubular motors ....................... 29
Gültig.für.die.Serien:./.Applicable.for.the.following.series:.RolloTube.I-line.Funk.Small.und.Medium./.RolloTube.I-line.Radio.Small.and.Medium
Artikelnummern./.Item.numbers.:.2740.06.65./.2740.10.65./.2760.15.65./.2760.25.65./.2760.35.65./.2760.45.65
Bitte notieren: / Please note:
Montageort:./.Site.of.installation:
..........................................................................................................................
Seriennummer:./.Serial.number:..
...........................................................................................................................
VBD.560-2.(05.13)
Bitte kleben Sie hier das beiliegende Etikett mit dem Funkcode auf:
Please stick the enclosed label showing the radio code here:
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für RADEMACHER RolloTube I-line Funk Small
Inhaltszusammenfassung für RADEMACHER RolloTube I-line Funk Small
- Seite 1 Betriebs- und Montageanleitung von RADEMACHER DuoFern-Rohrmotoren........1 Operating and installation instructions for RADEMACHER DuoFern tubular motors ....... 29 Gültig.für.die.Serien:./.Applicable.for.the.following.series:.RolloTube.I-line.Funk.Small.und.Medium./.RolloTube.I-line.Radio.Small.and.Medium Artikelnummern./.Item.numbers.:.2740.06.65./.2740.10.65./.2760.15.65./.2760.25.65./.2760.35.65./.2760.45.65 Bitte notieren: / Please note: Bitte kleben Sie hier das beiliegende Etikett mit dem Funkcode auf: Please stick the enclosed label showing the radio code here: Montageort:./.Site.of.installation: .......................... Seriennummer:./.Serial.number:..........................VBD.560-2.(05.13)
-
Seite 2: Sehr.geehrte.kunden
Sehr geehrte Kunden..mit.dem.Kauf.dieses.Rohrmotors haben.Sie.sich.für.ein.Qualitätsprodukt.aus.dem. Hause.RADEMACHER.entschieden..Wir.danken.Ihnen.für.Ihr.Vertrauen. Die. RADEMACHER Rohrmotoren. sind. unter. Aspekten. des. größten. Komforts. entstanden.. Mit. einem. kompromisslosen. Qualitätsanspruch. und. nach. langen. Versuchsreihen.sind.wir.stolz,.Ihnen.dieses.innovative.Produkt.zu.präsentieren. Dahinter.stehen.alle.hochqualifizierten.. Mitarbeiterinnen.und.Mitarbeiter.aus.. dem.Hause.RADEMACHER. Diese Anleitung..beschreibt. Ihnen. die. Montage,. den. elektrischen. Anschluss. und. die. Bedienung. von. RADEMACHER DuoFern Rohrmotoren. der. Serien. RolloTube. I-line. Funk Small.und.Medium. -
Seite 3: Inhaltsverzeichnis
Inhalt Sehr.geehrte.Kunden..................2 Diese.Anleitung....................2 Zeichenerklärung....................2 Abbildungen.....................4 Legende.zur.Gesamtansicht.( Abbildung. a )............5 Allgemeine.Sicherheitshinweise................6 Richtige.Verwendung./.Einsatzbedingungen............6 Falsche.Verwendung..................6 Funktionsbeschreibung..................7 Funktion.der.Blockiererkennung................7 Funktion.der.Hinderniserkennung................7 Funktion.des.Behanglängenausgleichs..............8 Funktion.des.Funkcodes..................8 Wichtige.Montagehinweise.................8 Einbau.des.Rohrmotors..................9 Montieren.der.Lager.(Abbildung. )..............9 Länge.der.Wickelwelle.ermitteln.(Abbildung. )..........9 Montage/Demontage.des.Adapters.(Abbildung. )..........9 Montage.des.Mitnehmers.mit.Freilauf.(Abbildung. -
Seite 4: Abbildungen
Abbildungen (10) (11) (12) (13) (14) (15) (17) (16) (18) (19) = (D/2) L = A - (B + C) (10) (10) (20) SW 40 (20) (11) (12) (13) (14) -
Seite 5: Legende Zur Gesamtansicht ( Abbildung A )
Legende zur Gesamtansicht ( Abbildung a ) (1). Gegenlager. Vergleichen Sie nach dem Auspacken: (2) Kugellager . ◆ den.Packungsinhalt.mit.den.Angaben.zum.Lieferumfang.auf.der.Verpackung.. (3). Achsstift.der.Walzenkapsel . ◆ den.Motortyp.mit.den.entsprechenden.Angaben.auf.dem.Typenschild. (4) Walzenkapsel (5) Wickelwelle (6) Befestigungsfeder (7) Rastbügel (8). Mitnehmer (9) Rohrmotor (10) Adapter (11) Setztaste.(Transparent.mit.LED) (12) Antriebskopf (13). Antriebslager (14). Halteklammer (15) Motorkabel (16) Steuerung.(z.B..externer.Taster) (17) Rollladenpanzer (18) Limitring... -
Seite 6: Allgemeine.sicherheitshinweise
Schäden verursachen: ◆ Ein unterdimensionierter Rohrmotor kann durch Überlastung beschädigt werden. ◆ Ein überdimensionierter Rohrmotor kann zum Beispiel bei der auto- matischen Endpunkteinstellung den Rollladen bzw. den Rollladen- kasten beschädigen. . Lassen.Sie.sich.bei.der.Auswahl.eines.Rohrmotors.von.einem.Fachhändler.beraten. . . und.beachten.Sie.die.entsprechenden.Zugkraftangaben.auf.unserer.Internetseite:. . . www.rademacher.de Falsche Verwendung Verwenden Sie den Rohrmotor nie... Verwenden Sie das DuoFern Funksystem und seine Komponenten nie..in. Anlagen. mit. erhöhten. sicherheitstechnischen. Anforderungen. oder. erhöhter..zur.Fernsteuerung.von.Geräten.und.Anlagen.mit.erhöhten.sicherheitstechnischen.Anfor- Unfallgefahr.. Dies. bedarf. zusätzlicher. Sicherheitseinrichtungen.. Beachten. Sie. die. . derungen.oder.erhöhter.Unfallgefahr..Dies.bedarf.zusätzlicher.Sicherheitseinrichtungen.. -
Seite 7: Funktionsbeschreibung
Funktionsbeschreibung Die.RADEMACHER.DuoFern.Rohrmotoren.RolloTube.I-line.Funk.dienen.zum.Öffnen.und. Rohrmotorfunktionen in Verbindung mit DuoFern-Sendern Schließen.von.Rollläden.und.Markisen. DuoFern Umweltsensor; Art.-Nr. 3200 00 64 Durch.die.interne.DuoFern-Schnittstelle.können.Sie.den.Motor.in.ein.DuoFern-Funknetzwerk. DuoFern Handzentrale; Art.-Nr. 3481 00 60 integrieren.und.so.viele.Automatikfunktionen.mit.Hilfe.eines.DuoFern-Senders.(z.B..mit. der.DuoFern.Handzentrale).einstellen.und.fernsteueren.. RolloTron Pro Comfort DuoFern; Art.-Nr. 1523 45 11 Zur.manuellen.Bedienung.vor.Ort.können.Sie.zusätzlich.einen.externen.Taster.an.den. DuoFern Handsender Standard; Art.-Nr. 3248 03 66 Rohrmotor.anschließen. Manuelle.Bedienung.(ein/aus). ● ● ● Die. Rohrmotoren. sind. mit. dem. neuen. Safe-Drive-Verfahren. zur. Positionserfassung,. Drehmomentüberwachung.und.Hinderniserkennung.ausgestattet..Die.kompakte.Bauweise. AUTO/MANU.-.Umschaltung ● ● und.eine.vollautomatische.Endpunkteinstellung.des.Antriebs.sorgen.für.eine.einfache,. Zeitprogramm ● ● komfortable.Montage.. Zeitautomatik.ein./.aus ● ● Im. täglichen. Betrieb. überzeugt. der. RolloTube. I-line. Funk. durch. den. automatischen. -
Seite 8: Funktion.des.behanglängenausgleichs
Funktion des Behanglängenausgleichs Nach jedem automatischen Erlernen des oberen Endpunktes ist der HINWEIS Behanglängenausgleich aktiv. Danach fährt der Rohrmotor nicht mehr . ◆ Der.Behanglängenausgleich.erfolgt.automatisch.während.des.normalen.Betriebs,.. voll gegen den oberen Endpunkt, um den Rollladen und die Endpunkte . sodass.Sie.ihn.in.der.Regel.nicht.wahrnehmen. zu schonen. . ◆ Wird.der.obere.Endpunkt.manuell.eingestellt,.ist.der.Behanglängenausgleich.nicht.. . aktiv. Durch z. B. festgefrorene Rollläden können sich die automatisch erlernten Endpunkte und Laufwege mit der Zeit wieder verstellen. Zum Ausgleich fährt der Rohrmotor in regelmäßigen Zeitabständen (der Zyklus wird ab Werk entsprechend eingestellt) einmal automatisch gegen den oberen und unteren Endpunkt. Funktion des Funkcodes Mit.Hilfe.des.Funkcodes.können.Sie.den.Funk-Rohrmotor.direkt.ansteuern,.um.zum.Beispiel. HINWEIS auch.nach.der.Installation.weitere.DuoFern-Geräte.mit.dem.Funk-Rohrmotor.zu.verbinden.. Zeitfenster zur Aktivierung via Funkcode. Nach.einer.erfolgreichen.Verbindung.können.Sie.zum.Beispiel.die.Endanschläge.eines. Nach.dem.Einschalten.der.Stromzufuhr.ist.der.Funkcode.max..2.Stunden.lang.aktiv.. Funk-Rohrmotors.einstellen. Nach.Ablauf.dieser.Zeit.ist.eine.Aktivierung.mittels.Funkcode.nicht.mehr.möglich..Trennen. Sie.den.Funk-Rohrmotor.kurzzeitig.vom.Netz,.um.das.Zeitfenster.erneut.zu.aktivieren. Den Funkcode finden Sie auf dem beiliegenden Etikett: Beispiel: Wichtige Montagehinweise WICHTIG... -
Seite 9: Einbau.des.rohrmotors
Einbau des Rohrmotors HINWEIS Notwendige Mindestbreite des Rollladenkastens: Die.folgenden.Einbauhinweise.gelten.für.Standardeinbausituationen.in.Verbindung. Rohrmotortyp: Small Medium mit.RADEMACHER-Rohrmotoren.und.-Zubehör. Mindestbreite ca.: 56 cm 67 cm Der. Antriebskopf. (12). des. Motors. kann. auf. der. rechten. oder. der. linken. Seite. des. Rollladenkastens. eingebaut. werden.. In. dieser. Anleitung. ist. der. Einbau. für. die. rechte. Seite.dargestellt. Montieren der Lager (Abbildung ) Achten Sie auf den waagerechten Einbau der Lager. Ein schief auf-... -
Seite 10: Montage Des Mitnehmers Mit Freilauf (Abbildung )
Montage des Mitnehmers mit Freilauf (Abbildung ) * *.=.Auslieferungszustand WICHTIG (19) Soll der Rohrmotor mit der automatischen Endpunkteinstellung und mit der Hinderniserkennung arbeiten, müssen Sie den Mitnehmer (8) mit Freilauf montieren. Schieben Sie den Mitnehmer (8) so auf den Abtriebsadapter (19), dass er Freilauf hat und hinter dem Rastbügel (7) einrastet. Im Freilauf lässt sich der Mitnehmer (8) leicht hin- und herdrehen. Montage des Mitnehmers ohne Freilauf (Abbildung ) Schieben Sie den Mitnehmer (8) so auf den Abtriebsadapter (19), dass (19) er keinen Freilauf hat und hinter dem Rastbügel (7) einrastet. HINWEIS ◆ Wird der Mitnehmer (8) ohne Freilauf montiert, arbeitet der Rohr- motor ohne Hinderniserkennung und ohne automatische Endpunkt- erkennung. ◆ Das Montieren des Mitnehmers (8) ohne Freilauf kann notwendig sein, um bei Rollläden mit sehr geringem Eigengewicht oder bei schlecht fallenden Rollläden ein vorzeitiges Abschalten zu vermeiden Demontage des Mitnehmers (Abbildung ) Drücken Sie die Seitenteile des Rastbügels (7) zusammen und ziehen die den Mitnehmer (8) vom Abtriebsadapter (19) ab. (19) -
Seite 11: Rohrmotor In Die Wickelwelle Schieben (Abbildung )
Rohrmotor in die Wickelwelle schieben (Abbildung ) Schlagen Sie nie den Motor (9) mit Gewalt in die Wickelwelle (5) ein. STOP Das.führt.zu.seiner.Zerstörung. Schieben Sie zuerst den Mitnehmer (8) in die Wickelwelle (5). Drücken Sie danach die Wickelwelle (5) vollständig auf den Adapter (10). WICHTIG WICHTIG Bei.Wickelwellen.mit.innenliegender.Falz.muss.der.Motor.(9).ausreichend.Freiraum.haben. Achten.Sie.darauf,.dass.der.Adapter.(10).während.der.Montage.nicht.vom.Limitring. (18).am.Antriebskopf.(12).abrutscht..Es.kommt.sonst.zu.Fehlfunktionen,.s..Seite.23. Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen .-. ) WICHTIG . ◆ Bitte.verwenden.Sie.ausschließlich.Präzisionsrohre.aus.Aluminium. . ◆ Bei.Verwendung.von.Achtkant-Stahlwellen.entfallen.die.folgenden.Schritte. Messen Sie den Abstand zwischen Adapter (10) und dem hinteren ALUMINIUM Drittel des Mitnehmers (8) und zeichnen Sie diesen Abstand auf das Präzisionsrohr. -
Seite 12: Einstecken Der Walzenkapsel (Abbildung )
Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen .-. ) Den Rohrmotor in das Präzisionsrohr schieben. Markieren Sie vier Befestigungslöcher und bohren Sie diese anschließend durch das Präzisionsrohr in den Mitnehmer (8). ACHTUNG . ◆ Bohren.Sie.nie.tiefer.als.10.mm.in.den.Mitnehmer.(8). ◆ Nie im Bereich des Antriebs bohren. Das führt zu seiner Zerstörung. STOP Das Präzisionsrohr am Mitnehmer (8) festschrauben oder vernieten. Verwenden.Sie.vier.selbstschneidende.Blechschrauben.oder.vier.Blindnieten. Einstecken der Walzenkapsel (Abbildung ) Schieben Sie die Walzenkapsel (4) in die Wickelwelle (5) und stecken Sie anschließend das Kugellager (2) auf den Achsstift (3) -
Seite 13: Einbau Des Motors In Die Lager (Abbildung )
Einbau des Motors in die Lager (Abbildung ) Antriebslager (als Clicklager)/(13) Gegenlager (1) Drücken Sie den Antriebskopf (12) leicht in das Antriebslager (13), Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugellager bis er eingerastet ist. (2) in das Gegenlager (1). Falls Sie ein anderes Antriebslager als das RADEMACHER-Clicklager HINWEIS verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten . ◆ Die.Setztaste.(11).muss.gut.zugänglich.sein. Splint sichern. . ◆ Die.Rohrmotoren.können.in.4.Stellungen.in.das.Clicklager.(13)..eingebaut.werden.. . Durch.Spreizen.der.Halteklammer.(14).können.Sie.die.Motoren.jederzeit.wieder.aus. Korrigieren Sie leichte Maßungenauigkeiten durch Einschieben oder . -
Seite 14: Sicherheitshinweise.zum.elektrischen.anschluss
Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Bei festinstallierten Geräten... Stromschlag..muss.gemäß.DIN.VDE.0700.installationsseitig.eine.Trennvorrichtung.für.jede.Phase. . ◆ Der. Netzanschluss. des. Rohrmotors. und. alle. Arbeiten. an. elektrischen. Anlagen. . vorhanden.sein..Als.Trennvorrichtung.gelten.Schalter.mit.einer.Kontaktöffnungsweite.von. . dürfen. nur. durch. eine. zugelassene. Elektrofachkraft. nach. den. Anschlussplänen. . min..3.mm.(z..B..LS-Schalter,.Sicherungen.od..FI-Schalter). . in.dieser.Anleitung.erfolgen. . ◆ Trennen. Sie. die. Zuleitung. allpolig. vom. Netz. und. sichern. Sie. sie. gegen. unbeab-. Kurzschlussgefahr durch Wasser bei falscher Kabelführung. -
Seite 15: Elektrischer Anschluss Des Rohrmotors (Abbildung K )
Elektrischer Anschluss des Rohrmotors (Abbildung k ) Legende (a) .=. Setztaste.(11) (b/d) =.Schalterdose (c) . =. Netz.230.V/50.Hz Anschlussbelegung (e) .. = PE. grün/gelb (f) ..=. N. blau (g) .. = . L. schwarz (h) .. = . externer Taster.. weiß.. (wird.in.diesem.Beispiel.nicht.angeschlossen) (i) ..=. Antenne . violett WICHTIG . -
Seite 16: Anschluss Und Verwendung Des Schnurschaltersetzgerätes Zur Endpunkteinstellung (Abbildung M / N )
Anschluss und Verwendung des Schnurschaltersetzgerätes zur Endpunkteinstellung (Abbildung m / n ) Bei.einer.Erstinstallation.kann.der.Rollladenmonteur.das.Motorkabel..(15).an.ein. (22) im.Fachhandel.erhältliches.Schnurschaltersetzgerät.(22).anschließen,.um.damit.die. Endpunkte.Ihres.Rohrmotors.einzustellen.. Führen.Sie.dazu.nach.der.Montage.die.Leitungen (e - h).des.Motorkabels.(15).bis. zur.jeweiligen.Schaltstelle.(z..B..bis.in.die.Schalterdose). Verwendung der Leitung „externer Taster“ (h). Wenn.Sie.die.Leitung.„externer Taster“ (h).des.Motorkabels.(15).an.die.„SET- Taste“.des.Schurschaltersetzgerätes.(22).anschließen,.können.Sie.diese.als.Setztaste. zur.Einstellung.der.Endpunkte.nutzen... HINWEIS Beachten. Sie. die. verschiedenen. Einstellmöglichkeiten. für. die. Endpunkte. im. Kapitel. „Endpunkte einstellen“.(s..unten).und.auf.den.folgenden.Seiten. Öffnen Sie die Klemmkontakte durch Drücken der Hebel und klemmen Sie alle Adern des Motorkabels (15) wie folgt an: Hebel Motorkabel > Schnurschaltersetzgerät Funktion > Funktion >. L1 (Drehrichtung 1). Externer Taster. >. -
Seite 17: Automatische.einstellung.der.endpunkte
Automatische Einstellung der Endpunkte Mit.Hilfe.dieser.Prozedur.kann.der.Rohrmotor.die.Endpunkte.automatisch.suchen.und. Bedingungen für die automatische Einstellung der Endpunkte: einstellen. . ◆ Der.Mitnehmer.(8).muss.mit.Freilauf.montiert.sein.(s..Abb..4.a,.Seite.10). HINWEIS WICHTIG Wurden. bereits. Endpunkte. eingestellt. oder. schlägt. die. automatische. Einstellung. der. . ◆ Während.der.automatischen.Endpunkteinstellung.darf.der.Rohrmotor.nie.ohne.. Endpunkte.fehl,.müssen.Sie.den.Rohrmotor.auf.die.Werkseinstellungen.zurücksetzen. . . Netzspannung.sein..Der.Netzanschluss.muss.durchgängig.gewährleistet.sein. (s..Seite.22),.um.den.Vorgang.zu.wiederholen. Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder oder bei Anschluss eines externen Tasters. Die Netzspannung einschalten. oder Den Rollladen zuerst aufwärts fahren. oder Falls.der.Rohrmotor.schon.im.DuoFern-Netzwerk.angemeldet.wurde,.kann.die.Fahrtrichtung.auch.mit.DuoFern-Sendern.vorgegeben.werden. WICHTIG a) Bei der automatischen Einstellung der Endpunkte muss der Rollladen zuerst aufwärts fahren. . ◆ Falls.der.Rollladen.zuerst.abwärts.fährt,.müssen.Sie.durch.mehrfaches.Drücken.der.SET-Taste.oder.des.externen Tasters den.Rollladen. . -
Seite 18: Manuelle.einstellung.der.endpunkte
Manuelle Einstellung der Endpunkte Erstinstallation . ◆ Dazu.muss.der.Rohrmotor.vollständig.eingebaut.sein. Bei.einer.Erstinstallation.kann.der.Rollladenmonteur.die.Einstellung.der.Endpunkte. . ◆ Demontieren.Sie.auf.keinen.Fall.die.mechanischen.Stopper.der.letzten.Rollladen-. . lamelle. mit.Hilfe.der.Setztaste (11).am.Motor.und.mit.einem.im.Fachhandel.erhältlichen Schnurschaltersetzgerät (22).oder.mit.einem.externen.Taster.vornehmen. . ◆ Der. Rollladenkasten. muss. geöffnet. sein. und. die. Setztaste. (11). am. Rohrmotor. . muss.frei.zugänglich.sein. Nähere.Angaben.finden.Sie.in.der.Bedienungsanleitung.zum.Schnurschaltersetzgerät. . ◆ Fahren. Sie. nicht. gegen. die. mechanischen. Anschläge. und. halten. Sie. einen. . WICHTIG . -
Seite 19: Den.oberen.endpunkt.automatisch.einstellen.und.den.unteren.manuell.setzen
Den oberen Endpunkt automatisch einstellen und den unteren manuell setzen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung einschalten. oder Den Rollladen zuerst aufwärts gegen den oberen Anschlag fahren, bis der Rohrmotor automatisch stoppt. oder Falls.der.Rohrmotor.schon.im.DuoFern-Netzwerk.angemeldet.wurde,.kann.die.Fahrtrichtung.auch.mit.DuoFern-Sendern.vorgegeben.werden. WICHTIG . ◆ Greifen.Sie.während.der.Fahrt.nicht.in.den.Ablauf.ein..Der.Rollladen.muss.ohne.Unterbrechung.nach.oben.fahren. . ◆ Der.Rollladen.muss.zuerst aufwärts.fahren..Falls.der.Rollladen.zuerst.abwärts.fährt,.müssen.Sie.durch.mehrfaches.Drücken.der. . SET-Taste.oder.des.externen Tasters den.Rollladen.stoppen.und.die.Fahrtrichtung.umkehren.. . ◆ Die.Schaltreihenfolge.der.SET-Taste.oder.des.externen Tasters.ist:.AUF/STOPP/AB/STOPP... Anschließend kehrt der Rohrmotor die Drehrichtung um und fährt den Rollladen nach unten. Die Setztaste (11) am Rohrmotor drücken und festhalten, bis der untere Endpunkt erreicht ist. Die Setztaste (11) sofort loslassen, wenn der Rollladen die gewünschte Position erreicht hat. Der Motor stoppt und beide Endpunkte sind gespeichert. HINWEIS Diese.Methode.bietet.sich.an,.falls.Sie.Lüftungsschlitze.zwischen.den.Rollladenlamellen.geöffnet.lassen.wollen.. Durch kurzes Tippen der Setztaste (11) können Sie den unteren Endpunkt in kleinen Schritten korrigieren WICHTIG Kommt.es.während.der.Einstellungen.zu.einer.Fehlfunktion,.läuft.z..B..der.Rohrmotor.nur.eine.Umdrehung.lang,.auch.beim.Drücken. der.Setztaste,.ist.Ihr.Rohrmotor.wahrscheinlich.nicht.defekt,.eventuell.ist.der.Adapter.(10).vom.Motorkopf.abgerutscht. Prüfen und korrigieren Sie ggf. den richtigen Sitz des Adapters (10), s. Seite 9 und 23. HINWEIS Falls.diese.Einstellung.der.Endpunkte.fehlschlägt,.müssen.Sie.den.Rohrmotor.auf.die.Werkseinstellungen.zurücksetzen.(s..Seite.22),.um.den. Vorgang.zu.wiederholen. Schalten Sie zum Schluss den Rohrmotor für einige Sekunden stromlos (z. B. indem Sie die Schaltwippe des Schnur- oder schaltersetzgerätes (22) wieder in die Mittelstellung stellen). Danach ist der Rohrmotor betriebsbereit. WICHTIG . ◆ Falls.die.Leitung.„externer Taster“ (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k). -
Seite 20: Oberen./.Unteren.endpunkt.mit.einem.schnurschaltersetzgerät.oder
Oberen / unteren Endpunkt mit einem Schnurschaltersetzgerät oder mit einem externen Taster manuell einstellen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung ausschalten. oder Bei.Verwendung.eines.Schnurschaltersetzgerätes.(23).muss.dazu.die.Schaltwippe.in.der.Mittelstellung.stehen. SET-Taste oder externen Taster drücken und gedrückt halten. oder Zusätzlich die Netzspannung einschalten. oder Nach.ca..6.Sekunden.läuft.der.Rohrmotor.an.und.der.Rollladen.fährt.hoch.oder.runter. Die SET-Taste sofort loslassen, wenn der Rollladen die gewünschte Position erreicht hat. oder Der.Motor.stoppt.und.der.erste.Endpunkt.ist.gespeichert. Durch kurzes Tippen der SET-Taste, können Sie den Endpunkt in kleinen Schritten korrigieren. oder WICHTIG Kommt.es.während.der.Einstellungen.zu.einer.Fehlfunktion,.läuft.z.B..der.Rohrmotor.nur.eine.Umdrehung.lang,.auch.beim.Drücken.der. SET-Taste,.ist.Ihr.Rohrmotor.wahrscheinlich.nicht.defekt,.eventuell.ist.der.Adapter.(10).vom.Motorkopf.abgerutscht. Prüfen und korrigieren Sie ggf. den richtigen Sitz des Adapters (10), s. Seite 9 und 23. HINWEIS Auch.bei.einem.Stromausfall.bleiben.die.Endpunkte.dauerhaft.erhalten. Die Netzspannung wieder ausschalten. oder Wiederholen Sie die Punkte 2. bis 5. für den zweiten Endpunkt. WICHTIG . ◆ Falls.die.Leitung.„externer Taster“ (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k). -
Seite 21: Oberen./.Unteren.endpunkt.mit.hilfe.der
Oberen / unteren Endpunkt mit Hilfe der Setztaste am Rohrmotor manuell einstellen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung einschalten. oder Den Rollladen in die gewünschte Laufrichtung fahren, beachten Sie dabei die Schaltreihenfolge. SET oder . ◆ Die.Schaltreihenfolge.der.SET-Taste.oder.des.externen Tasters.ist:.AUF/STOPP/AB/STOPP..◆ Falls.der.Rohrmotor.schon.im.DuoFern-Netzwerk.angemeldet.wurde,.kann.die.Fahrtrichtung.auch.mit.DuoFern-Sendern.vorgegeben.werden. Die Setztaste (11) am Rohrmotor drücken und gedrückt halten, bis der gewünschte Endpunkt erreicht ist. Der.Rollladen.fährt.hoch.oder.runter. Die Setztaste (11) sofort loslassen, wenn der Rollladen die gewünschte Position erreicht hat. Der.Motor.stoppt.und.der.erste.Endpunkt.ist.gespeichert. Durch kurzes Tippen der Setztaste (11) können Sie den Endpunkt in kleinen Schritten korrigieren. WICHTIG Kommt.es.während.der.Einstellungen.zu.einer.Fehlfunktion,.läuft.z.B..der.Rohrmotor.nur.eine.Umdrehung.lang,.auch.beim.Drücken.der. Setztaste,.ist.Ihr.Rohrmotor.wahrscheinlich.nicht.defekt,.eventuell.ist.der.Adapter.(10).vom.Motorkopf.abgerutscht. Prüfen und korrigieren Sie ggf. den richtigen Sitz des Adapters (10), s. Seite 9 und 23. HINWEIS Auch.bei.einem.Stromausfall.bleiben.die.Endpunkte.dauerhaft.erhalten. Wiederholen Sie die Punkte 2. bis 4. für den zweiten Endpunkt. WICHTIG . ◆ Falls.die.Leitung.„externer Taster“ (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k). Oberen / unteren Endpunkt mit DuoFern-Sendern einstellen HINWEIS Erfolgt die Einstellung der Endpunkte mit DuoFern-Sendern und ohne Sichtkontakt zum Rollladen, kann das zur Verletzung unbeteiligter Die.Endpunkte.können.auch.über.einen.DuoFern.Handsender.oder.die.DuoFern.Hand- Personen bzw. zu Sachschäden führen. -
Seite 22: Den.rohrmotor.konfigurieren
Den Rohrmotor konfigurieren HINWEIS Mit.Hilfe.eines.Schnurschaltersetzgerätes.(22).können.Sie.bei.der.Erstinstallation.den. Rohrmotor.individuell.konfigurieren. Weitere.Einstellungen.können.Sie.mit.dem.optional.erhältlichen.RT-ConfigTool.durchführen. Bitte.beachten.Sie.dazu.die.Angaben.auf.unserer.Internetseite.(www.rademacher.de) Folgende Einstellungen sind möglich. . ◆ Die.Werkseinstellungen.laden. Die Werkseinstellungen bei der Inbetriebnahme laden Nach. dem. Laden. der. Werkseinstellungen. ist. die. automatische. Endpunkteinstellung. Werkseinstellungen: wieder.möglich. Endpunkte:. keine.Endpunkte.gespeichert HINWEIS Automatische.Einstellung.der.Endpunkte:. aktiviert Wir.empfehlen.diese.Einstellung.eventuell.mit.zwei.Personen.durchzuführen. Reversieren.nach.Hinderniserkennung:. aktiviert WICHTIG Reversieren.nach.Blockiererkennung:. aktiviert Der Rohrmotor muss zuvor stromlos sein. Behanglängenausgleich:. aktiviert Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung ausschalten. -
Seite 23: Was.tun,.Wenn
Was tun, wenn... ? ...der Motor nicht läuft? ...der Rohrmotor im Normalbetrieb zwischen beiden Endpunkten stehen bleibt? Mögliche Ursache: Mögliche Ursache 1: . ◆ Die.Netzspannung.fehlt. . ◆ Eventuell.ist.die.Walzenkapsel.(4).nicht.mit.einer.Schraube.in.der.Wickelwelle.(5). Lösung: . gesichert. (s.. Abbildung. ),. dadurch. kann. die. Wickelwelle. (5). vom. Motor. . ◆ Prüfen.Sie.mit.einem.Spannungsmessgerät,.ob.die.Versorgungsspannung.(230.V). . . rutschen. und. so. den. Adapter. (10). vom. Limitring. (18). am. Antriebskopf. (12). . -
Seite 24: Technische.daten
Anzahl.der.Adern: 0,75 0,75 0,75 0,75 0,75 0,75 Aderquerschnitt: Kabellänge.(Standard): Endschalterbereich:.(Anzahl.d..Umdreh.) Isolationsklasse: Schutzklasse: IP.44 IP.44 IP.44 IP.44 IP.44 IP.44 Schutzart.n..VDE.700: Leitungsart:.(*.=.Gummi) [mm] Motorlänge.ohne.Lager: [mm] Rohrdurchmesser: CE-Zeichen und EG Konformität Die.DuoFern Rohrmotoren.der.Serien.RolloTube I-line Funk Small und Medium (Art.-Nr.:.2740.06.65./.2740.10.65./.2760.15.65./.2760.25.65./.2760.35.65. /.2760.45.65).erfüllen.die.Anforderungen.der.geltenden.europäischen.und.nationalen. Richtlinien: 1999/5/EG R&TTE Richtlinie 2006/95/EG Niederspannungsrichtlinie 2006/42/EG Maschinenrichtlinie Die.Konformität.wurde.nachgewiesen..Die.entsprechenden.Erklärungen.und.Unterlagen. sind.beim.Hersteller.hinterlegt: RADEMACHER.Geräte-Elektronik.GmbH.&.Co..KG Buschkamp.7 46414.Rhede.(Deutschland) -
Seite 25: Verbinden/Trennen.von.duofern-Sendern
Verbinden/Trennen von DuoFern-Sendern Damit.Sie.den.Funk-Rohrmotor.mit.einem.DuoFern-Sender.steuern.können,.müssen.Sie. Es gibt verschiedene Möglichkeiten einen DuoFern-Sender mit dem jeden gewünschten.DuoFern-Sender.mit.dem.Funk-Rohrmotor.verbinden.. Funk-Rohrmotor zu verbinden oder vom Funk-Rohrmotor zu trennen: 1.. Einen.DuoFern-Sender.durch.drücken.der.Setztaste.am.Rohrmotor Sie.können.max..20.DuoFern-Sender,.z..B..DuoFern-Handzentrale;.DuoFern- Handsender. verbinden/trennen. Standard.etc..mit.dem.Funk-Rohrmotor.verbinden.. 2.. Einen.DuoFern-Sender.mit.Hilfe.des.Funkcodes.verbinden/trennen. 3. Einen.DuoFern-Sender.mit.Hilfe.der.DuoFern.Handzentrale.fern.an-/abmelden (s..Bedienungsanleitung.der.DuoFern.Handzentrale). Einen DuoFern-Sender mit Hilfe der Setztaste verbinden/trennen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung einschalten. oder Den Verbinden-/Trennen-Modus des Funk-Rohrmotors durch kurzes Drücken der Setztaste (11) aktivieren. Zur Quittierung fährt der Rohrmotor kurz auf und ab und die LED in der Setztaste (11) leuchtet orange. (11) Setztaste mit LED Aktivieren Sie anschließend den Verbinden-/Trennen-Modus des gewünschten DuoFern-Senders. Lesen Sie dazu die Bedienungsanleitung des jeweiligen DuoFern-Senders. Beachten Sie zusätzlich die verbleibende Zeit in der Sie einen DuoFern-Sender mit Funk-Rohrmotor verbinden bzw. vom Funk-Rohrmotor trennen können. Der Funk-Rohrmotor quittiert eine erfolgreiche Verbindung/Trennung durch ein kurzes Anfahren und die LED in der Setztaste leuchtet grün. HINWEIS Die LED leuchtet rot, wenn das Verbinden/Trennen fehlschlug, zum Beispiel wenn... : . ◆ ..schon.20.DuoFern-Sender.angemeldet.sind. . ◆ ..ein.ungeeignetes.Gerät.(z..B..anderer.DuoFern-Aktor).angemeldet.wird. . -
Seite 26: Die.duofern-Handzentrale.via.funkcode.verbinden/Trennen
Die DuoFern-Handzentrale via Funkcode verbinden/trennen Tasten Anzeige Damit.Sie.den.Funk-Rohrmotor.mit.einem.DuoFern-Sender.steuern.können,.müssen.Sie.jeden.gewünschten.DuoFern-Sender.mit.dem.Funk- Rohrmotor.verbinden.. Wählen Sie in der DuoFern-Handzentrale das Menü „Funkcode“ aus: Hauptmenü Systemeinstellungen Funk-Einstellungen 2 . 2 Funkcode Die Auswahl bestätigen. Den sechsstelligen Funkcode des Funk-Rohrmotors eingeben und jede Ziffer einzeln bestätigen (s. beiliegenden Aufkleber). Bei Bedarf können Sie zur vorherigen Ziffer zurückspringen und diese korrigieren. Nach Bestätigung der letzten Ziffer können Sie ..den Verbinden- Modus oder den Trennen-Modus des Funk-Rohrmotors aktivieren. Das Menü verlassen. 2 . ,1 Das Menü „ Verbinden/Trennen“ der Handzentrale wählen. 2 . ,1 Die Funktion „ Verbinden/Trennen“ der Handzentrale aktivieren. Im.Display.wird.die.Anzahl.der.angemeldeten.Aktoren.angezeigt.(z..B..0.bei.Erstinstallation). - Seite 27 Die DuoFern-Handzentrale via Funkcode verbinden/trennen Tasten Anzeige Den „Verbinden“ Modus oder den „Trennen“-Modus der Handzentrale aktivieren. = Verbinden-Modus = Trennen-Modus HINWEIS Bei.einer.Trennung.wird.der.Funk-Rohrmotor.aus.allen.Gruppen.gelöscht,.in.denen.er.zuvor.platziert.war. Wählen Sie nach dem Verbinden für den neuen Aktor: a) eine Gruppennummer b) eine Mitgliedernummer Die Mitglieder- und die Gruppennummer bestätigen. Vergeben Sie anschließend einen Namen für den Funk-Rohrmotor. Bestätigen Sie den Namen. Im.Display.wird.erneut.die.Anzahl.der.angemeldeten.Geräte.angezeigt..Der.Funk-Rohrmotor.und.die.DuoFern-Handzentrale.sind.jetzt.. miteinander.verbunden.oder.getrennt. Zurück zur Normalansicht der DuoFern-Handzentrale Taste.mehrfach.drücken. HINWEIS Der.Funk-Rohrmotor.kann.jetzt.über.die.DuoFern-Handzentrale.konfiguriert.werden.
-
Seite 28: Garantiebedingungen
. ◆ Fehlerhafter.Einbau.oder.Installation . ◆ Nichtbeachtung.der.Einbau-.und.Bedienungsanleitung . ◆ Unsachgemäße.Bedienung.oder.Beanspruchung . ◆ Äußere.Einwirkungen.wie.Stöße,.Schläge.oder.Witterung . ◆ Reparaturen.und.Abänderungen.von.dritten,.nicht.autorisierten.Stellen . ◆ Verwendung.ungeeigneter.Zubehörteile . ◆ Schäden.durch.unzulässige.Überspannungen.(.z.B..Blitzeinschlag.) . ◆ Funktionsstörungen.durch.Funkfrequenzüberlagerungen.und.sonstige.. . Funkstörungen Innerhalb. der. Garantiezeit. auftretende. Mängel. beseitigt. RADEMACHER. kostenlos. entweder.durch.Reparatur.oder.durch.Ersatz.der.betreffenden.Teile.oder.durch.Lieferung. eines.gleichwertigen.oder.neuen.Ersatzgerätes..Durch.Ersatzlieferung.oder.Reparatur.aus. Garantiegründen.tritt.keine.generelle.Verlängerung.der.ursprünglichen.Garantiezeit.ein. RADEMACHER Geräte-Elektronik.GmbH.&.Co..KG. Buschkamp.7. 46414.Rhede.(Deutschland). info@rademacher.de www.rademacher.de... - Seite 29 Betriebs- und Montageanleitung von RADEMACHER DuoFern-Rohrmotoren........1 Operating and installation instructions for RADEMACHER DuoFern tubular motors ....... 29 Applicable.for.the.following.series:.RolloTube.I-line.Radio.Small.and.Medium Item.numbers:.2740.06.65./.2740.10.65./.2760.15.65./.2760.25.65./.2760.35.65./.2760.45.65 Please note: Please stick the enclosed label showing the radio code here: Site.of.installation: .......................... Serial.number:..........................VBD.560-2.(05.13)
-
Seite 30: Dear.customers
Dear Customers, With.your.purchase.of.this.tubular motor,.you.have.decided.in.favour.of.a.quality. product.manufactured.by.RADEMACHER..We.would.like.to.thank.you.for.your.confidence. RADEMACHER tubular motors.have.been.developed.with.the.greatest.possible. convenience.in.mind..Having.applied.uncompromising.quality.standards,.and.carried.out. thorough.testing,.we.are.proud.to.be.able.to.present.you.with.this.innovative.product. It’s.brought.to.you.by.all.the.highly-qualified.personnel.. here.at.RADEMACHER. These instructions..serve.to.describe.the.installation,.electrical.connection.and.operation.of.RADEMACHER DuoFern tubular motors.of.series.RolloTube.I-line.Radio.Small.and.Medium. Before.you.begin.work,.please.read.these.instructions.through.completely.and.follow.all. the.safety.instructions. Please.store.these.instructions.in.a.safe.place.and.pass.them.on.to.any.future.owners.. Damage.resulting.from.non-compliance.with.these.instructions.and.safety.instructions.will. void.the.guarantee..We.assume.no.liability.for.any.consequential.damage. Key to symbols Danger of fatal electric shock This symbol warns of malpractices that can result in personal injury or property damage. STOP This.sign.warns.of.danger.when.working.on.electrical.connections,.components,.etc.. It.requires.that.safety.precautions.be.taken.to.protect.the.life.and.health.of.the.person. concerned. This concerns your safety. NOTE/IMPORTANT/CAUTION In.this.way,.we.wish.to.make.you.aware.of.the.following.content.in.order.to.ensure. Please.pay.particular.attention.and.carefully.follow.all.instructions.marked.with.this.symbol. optimal.functionality. - Seite 31 Contents Dear.Customers,.....................30 These.instructions...................30 Key.to.symbols....................30 Figures......................32 Key.to.the.overall.view.(Figure.a)..............33 General.safety.instructions................34 Proper.use./.operational.conditions..............34 Incorrect.use....................34 Functional.description..................35 Blockage.detection.function................35 Obstacle.detection.function................35 Function.of.the.shutter.length.compensation.system..........36 Function.of.radio.code..................36 Important.assembly.instructions................36 Installation.of.the.tubular.motor................37 Mounting.the.bearing.(Figure. )..............37 Determine.the.length.of.the.rotating.union.(Figure. )........37 Mounting./.dismounting.the.adapter.(Figure.).
-
Seite 32: Figures
Figures (10) (11) (12) (13) (14) (15) (17) (16) (18) (19) = (D/2) L = A - (B + C) (10) (10) (20) SW 40 (20) (11) (12) (13) (14) -
Seite 33: Key.to.the.overall.view.(Figure.a)
Key to the overall view (Figure a) (1). Counter.bearing. After unpacking please check the following: (2). Ball.bearings . ◆ Check.that.the.package.contents.matches.the.scope.of.delivery.listed.on.the.package.. (3). Axle.pin.on.bearing.capsule . ◆ Check.that.the.motor.type.corresponds.to.the.specifications.on.the.type.plate. (4). Bearing.capsule (5). Rotating.union (6). Mounting.spring (7). Retaining.clip (8). Catch (9). Tubular.motor (10). Adapter (11). Set.button.(transparent.with.LED) (12). Drive.head (13). Drive.end.bearing (14). Retainer (15). Motor.cable (16). Controller.(e.g..external.switch) (17). -
Seite 34: General.safety.instructions
. ◆ Only.use.the.manufacturer’s.original.parts.and.accessories. . or.receiver.would.not.cause.a.danger.to.personnel.or.property.or.where.this.risk.is. . . already.covered.by.other.safety.equipment. Only use tubular motors which correspond to the local conditions in terms of their output. Incorrectly dimensioned tubular motors can lead to damage: ◆ An insufficiently dimensioned tubular motor can be damaged due to overloading. ◆ An excessively dimensioned tubular motor can cause damage, for example, to the roller shutters and roller shutter casing when configuring the automatic end-point setting. . Consult.a.specialist.dealer.when.selecting.the.tubular.motor.and.observe.our.tractive. . . force.specifications.on.our.Website:.www.rademacher.de Incorrect use Never use the tubular motor: Never use the DuoFern radio system or its components for: For.systems.with.increased.safety-relevant.requirements.or.where.there.is.an.increased.risk. systems.with.increased.safety-relevant.requirements.or.where.there.is.an.increased.risk. of.accidents..Such.use.would.require.additional.safety.equipment..Observe.the.respective. of.accidents..Such.use.would.require.additional.safety.equipment..Observe.the.respective. statutory.regulations.for.the.installation.of.such.systems. statutory.regulations.for.the.installation.of.such.systems. -
Seite 35: Functional.description
Functional description The.RADEMACHER.DuoFern.RolloTube.I-line.Radio.series.of.tubular.motors.are.designed. Tubular motor functions in combination with DuoFern transmitters for.opening.and.closing.roller.shutters.and.awnings. DuoFern environmental sensor; Item no 3200 00 64 The.internal.DuoFern.interface.enables.the.motor.to.be.integrated.into.a.DuoFern.radio. network,.making.it.possible.to.configure.and.control.many.automatic.functions.remotely. DuoFern manual central operating unit; Item no 3481 00 60 with.the.help.of.a.DuoFern.transmitter.(e.g..the.DuoFern.central.operating.unit).. RolloTron Pro Comfort DuoFern; Item no 1523 45 11 An.additional.switch.can.be.connected.to.the.tubular.motor.locally.in.order.to.enable. DuoFern manual transmitter standard; Item no 3248 03 66 manual.operation. Manual.control.(on/off). These.tubular.motors.are.equipped.with.the.new.Safe-Drive.system.for.position.detection,. ● ● ● torque.monitoring.and.obstacle.detection..The.drive’s.compact.design.and.fully.automatic. AUTO/MANU.-.switchover ● ● end.point.configuration.ensures.for.straightforward.and.convenient.installation.. Timed.program ● ● The.RolloTube.I-line.Radio.series.impresses.in.daily.operation.with.automatic.roller.shutter. Timer.on./.off compensation.as.well.as.the.blockage.and.obstacle.detection.system.(with.reversing. ● ● function),.ensuring.maximum.safety.and.gentle.operation. Random.function ● ● General tubular motor functions: Twilight.program.(mornings) ● ● . ◆ Commissioning.with.a.single.run.command..Self-learning.motor.with.fully.automatic. . -
Seite 36: Function.of.the.shutter.length.compensation.system
Function of the shutter length compensation system The shutter length compensation system is active subsequent to every NOTE automatic learning process for the upper end point. Afterwards, the . ◆ The. roller. shutter. compensation. system. operates. automatically. during. normal. . tubular motor no longer runs fully against the upper end point in order . operation,.so.that.generally.you.will.not.notice.it. to protect the roller shutters and the end points. . ◆ If.the.upper.end.point.is.manually.configured,.then.the.roller.shutter.compensation. . . system.is.inactive. For example, seized roller shutters can cause the automatically learned end points and runs to be changed over a period of time. In order to compensate for this, the tubular motor periodically runs automatically to the upper and lower end points (the cycle for this is configured at the factory). Function of radio code You.can.control.the.radio.tubular.motor.directly.using.the.radio.code.in.order,.for.example,. NOTE to.be.also.able.to.subsequently.connect.further.DuoFern.devices.to.the.radio.tubular. Time window for activation via the radio code. motor.after.installation. After.switching.on.the.power.supply,.the.radio.code.is.active.for.a.maximum.2.hours..Once. . Once.the.connection.has.been.successfully.established,.you.can.carry.out.actions.such.as. this. -
Seite 37: Installation.of.the.tubular.motor
Installation of the tubular motor NOTE Required minimum width for the roller shutter box: The.following.installation.instructions.apply.to.standard.installation.situations.in.combination. Tubular motor type: Small Medium with.RADEMACHER.tubular.motors.and.accessories. Minimum width approx.: 56 cm 67 cm The.drive.head.(12).of.the.motor.can.be.installed.on.either.the.right.or.left.sides.of. the.roller.shutter.box..These.instructions.depict.the.installation.on.the.right-hand.side. Mounting the bearing (Figure ) Check that the bearing is installed horizontally. Roller shutters wound IMPORTANT at an angle can block the drive and cause damage. When.installed,.the.wound.roller.shutter.must.run.vertically.in.the.guide.rails.on.the.window. First determine the position of the drive (13) and counter bearing (1) Fasten the bearing in accordance with the bearing type and on-site in the roller shutter box. conditions. Wind.the.roller.shutter.casing.fully.onto.the.rotating.union.and.measure.diameter D..See. Mount.the.drive.bearing.(13).so.that.the.set.button.(11).will.be.easily.accessible.and. figure. .in.order.to.determine.the.position.of.the.centre.of.the.bearing.to.the.guide.rail. the.motor.cable.can.be.laid.without.kinking. -
Seite 38: Mounting.the.catch.with.freewheel.mechanism.(Figure
Mounting the catch with freewheel mechanism (Figure ) * *.=.supplied.state IMPORTANT (19) If the tubular motor is to be operated with automatic end point con- figuration and obstacle detection, then the catch (8) must be mounted with free-wheeling action. Slide the adapter (8) onto the drive adapter (19) so that it can free-wheel and so that it engages behind the retaining clip (7). Free-wheeling is given if the catch (8) can be easily turned back and forth. Mounting the catch without freewheel mechanism (Figure ) Slide the adapter (8) onto the drive adapter (19) so that it cannot free- (19) wheel and so that it engages behind the retaining clip (7). NOTE ◆ If the catch (8) is mounted without the freewheel mechanism, then the tubular motor will work without obstacle detection and without automatic end point configuration. ◆ It may be necessary to mount the catch (8) without the freewheel mechanism for very lightweight roller shutters or for roller shutters which do not drop easily, in order to avoid premature switch-off. Dismounting the catch (Figure ) Press the side parts of the retaining clip (7) together and pull the catch (8) off of the drive adapter (19). (19) -
Seite 39: Sliding.the.tubular.motor.into.the.rotating.union.(Figure.)
Sliding the tubular motor into the rotating union (Figure ) Never knock the motor (9) with force into the rotating union (5). STOP Doing.so.will.cause.serious.damage. First slide the catch (8) into the rotating union (5). Subsequently, press the rotating union (5) fully onto the adapter (10). IMPORTANT IMPORTANT The.motor (9) must.have.sufficient.free.space.for.rotating.unions.with.internal.felt. In.doing.so,.ensure.that.the.adapter.(10) does.not.slip.off.of.the.limit.ring.(18) on. the.drive.head.(12).during.the.assembly.process..Otherwise.malfunctions.may.occur,. see.page.51. Preparation for use of precision tubes (Figures .-. ) IMPORTANT . ◆ Please.only.use.precision.tubes.made.from.aluminium. . ◆ The.following.steps.can.be.left.out.when.using.octagonal.steel.shafts. Measure the distance between the adapter (10) and the rear third of ALUMINIUM the catch (8) and mark this distance on the precision tube. RolloTube I-line Radio Small Saw a groove in the end of the precision tube 1 in order that the cam of the adapter (10) can be pressed fully into the tube. NOTE . ◆ There.may.not.be.any.play.between.the.groove.1.and.the.cam.. . ◆ The.dimensions.for.the.groove.1 .are.dependent.on.the.tubular.motor.type.used,. . -
Seite 40: Inserting.the.bearing.capsule.(Figure.)
Preparation for use of precision tubes (Figures .-. ) Slide the tubular motor into the precision tube. Mark the four fastening holes and subsequently drill them through the precision tube in the catch (8). ATTENTION . ◆ Never.drill.deeper.than.10.mm.into.the.catch.(8). ◆ Never drill in the area of the drive. Doing so will cause serious damage. STOP Screw or rivet the precision tube to the catch (8). Use.four.self-tapping.sheet.metal.screws.or.four.pop.rivets. Inserting the bearing capsule (Figure ) Slide the bearing capsule (4) into the rotating union (5) and subsequently place the ball bearing (2) onto the axle pin (3). -
Seite 41: Mounting.the.motor.into.the.bearing.(Figure.)
Press the drive head (12) lightly onto the drive bearing (13) until it Insert the other end of the rotating union (5) with the ball bearing (2) engages. into the counter bearing (1). NOTE In the event that you are using a different bearing to the RADEMACHER click bearing, you may need to secure the drive with a secondary . ◆ The.set.button.(11) must.be.easily.accessible. cotter pin. . ◆ The.tubular.motors.can.be.fitted.into.the.click.bearing.(13)..in.4.positions..The. . motors. can. be. released. from. the. click. bearing. (13). . at. any. time. by. means. of. -
Seite 42: Safety.information.regarding.the.electrical.connection
Safety information regarding the electrical connection Danger due to electric shock when working on all electrical systems. Fixed-installation devices..◆ The.electrical.connection.for.the.tubular.motor.and.all.work.on.the.electrical.systems..must. be. equipped. on. the. installation. side. with. a. circuit-breaker. for. each. phase. in. . may.only.be.undertaken.by.an.authorised.qualified.electrician.and.in.accordance.with. . accordance.with.DIN.VDE.0700..Switches.with.a.contact.opening.width.of.min..3.mm. . the.connection.diagrams.in.these.instructions. can.be.used.as.circuit-breakers.(e.g..power.switch,.power.circuit.breaker.or.residual- current-operated.circuit-breaker). . ◆ Disconnect.all.phases.of.the.mains.power.supply.cable.and.secure.it.to.prevent.any. . . unintended.reconnection. Risk of short-circuit resulting from water in the event of improper . -
Seite 43: Electrical Connection Of The Tubular Motor (Figure K )
Electrical connection of the tubular motor (Figure k ) Legend (a) .=. set.button.(11) (b/d) =.socket.box (c) . =. Mains.230.V/50.Hz Pin assignment (e) .. = . PE. green/yellow (f) ..=. N. blue (g) .. = . L. black (h) .. = . external switch.. white.. (not.connected.in.this.example) (i) ..=. Antenna . violet IMPORTANT . -
Seite 44: Connection.and.use.of.the.cord.circuit.setting.unit
Connection and use of the cord circuit setting unit for end point setting (Figures m / n ) For.initial.installation,.the.roller.shutter.engineer.can.connect.the.motor.cable.(15).to. (22) a.commercially.available.cord.switch.device.(22).in.order.to.configure.the.end.points. for.the.tubular.motors.. After.mounting,.feed.cables (e - h).for.the.motor.cable.(15).to.the.designated.switching. point.(e.g..up.to.the.switch.socket). Use the “external switch” conductor (h). If.the.conductor.“external switch” (h).of.motor.cable.(15).is.connected.to.the.“SET button”.of.the.cord.circuit.setting.device.(22),.then.you.can.use.this.set button.to. configure.the.end.points... NOTE Observe.the.various.configuration.options.for.the.end.points.detailed.in.the.“End point adjustment”.chapter.(see.below).and.on.the.following.pages. Open the terminal contacts by pressing the plungers and connect all of the wires of the motor cable (15) as follows: Plunger Motor cable > cord circuit setting device Function > Function > L1 (direction of rotation 1) External switch > set line > N > PE After connection is completed, the buttons of the cord circuit setting unit (22) will have the following functions: Rocker switch in central position = motor voltage off Rocker switch up (s)-position = motor voltage on SET-button = set button = roller shutters OPEN/STOP/DOWN/STOP/ etc. -
Seite 45: Automatic.configuration.of.the.end.points
Automatic configuration of the end points This.procedure.can.be.used.in.order.to.automatically.search.for.and.configure.the.end. Requirements for automatic configuration of the end points: points.for.the.tubular.motor. . ◆ The.catch.(8).with.freewheel.mechanism.must.be.mounted.(see.Fig..4.a,.page.38). NOTE IMPORTANT If.end.points.have.already.been.configured.or.in.the.event.that.the.end.point.configura- . ◆ The.tubular.motor.may.not.be.disconnected.from.the.mains.during.the.automatic. . tion.fails,.you.must.reset.the.tubular.motor.to.the.factory.setting.(see.page.50),.in.order. . end.point.configuration.process..The.mains.connection.must.be.ensured.continuously. to.repeat.the.process. Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch on the mains power. First move the roller shutters upwards. If.the.tubular.motor.is.already.logged.on.to.the.DuoFern.network,.then.the.direction.of.travel.can.also.be.specified.with.DuoFern.transmitters. IMPORTANT a) First move the roller shutter upwards when automatically adjusting the end points. . . ◆ If.the.roller.shutters.first.move.downwards,.then.the.direction.of.travel.must.first.be.reversed.by.pressing.the.SET button.several.times. . or.by.using.the.external switch..◆ The.switching.sequence.for.the.SET button.or.the.external switch.is:.OPEN/STOP/CLOSE/STOP,.and.so.on. The roller shutters will travel to the upper limit point and switch off briefly. Afterwards, the tubular motor will reverse and the roller shutters will move downwards. As soon as the roller shutters are fully closed, the tubular motor switches off automatically. The position of the roller shutters will be stored as the lower end point. Subsequently, the roller shutters will travel up again and then switch off. This position will be stored as the upper end point. IMPORTANT b). -
Seite 46: Manual.adjustment.of.end.points
Manual adjustment of end points Initial installation . ◆ In.order.to.do.so,.the.tubular.motor.must.be.fully.installed. For.initial.installation,.the.roller.shutter.engineer.can.carry.out.the.end.point.configuration. . ◆ Never.dismantle.the.mechanical.stopper.from.the.final.roller.shutter.lamella. with.the.help.of.the.set button (11) on.the.motor.or.with.a.commercially.available. . ◆ The.roller.shutter.box.must.be.opened.and.the.set.button.(11).on.the.tubular.motor. cord switch device (22).or.external.switch. . must.be.freely.accessible. Further.information.can.be.obtained.from.the.cord.switch.device.operating.instructions. . ◆ Do.not.allow.the.shutters.to.knock.against.the.mechanical.stops.and.maintain.a. . . safety.gap.of.2.-.3.cm. IMPORTANT ◆ Operating the equipment without a stopper (20) may cause the roller Risk of crushing injuries to the hand when working with the roller shutters to run into the roller shutter box and be damaged. shutter box open. STOP . -
Seite 47: Automatically Setting The Upper End Point And Manually Setting The Lower End Point
Automatically setting the upper end point and manually setting the lower end point Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch on the mains power. The roller shutters will first travel to the upper stop until the tubular motor switches off automatically. If.the.tubular.motor.is.already.logged.on.to.the.DuoFern.network,.then.the.direction.of.travel.can.also.be.specified.with.DuoFern.transmitters. IMPORTANT . ◆ Never.interrupt.the.sequence.while.the.process.is.running..The.roller.shutters.must.be.allowed.to.travel.up.without.interruption. . ◆ First.move.the.roller.shutters upwards..If.the.roller.shutters.first.move.downwards,.then.the.direction.of.travel.must.first.be.reversed.by. . pressing.the.SET button.several.times.or.by.using.the.external switch.. . ◆ The.switching.sequence.for.the.SET button.or.the.external switch.is:.OPEN/STOP/CLOSE/STOP, and so on. Afterwards, the tubular motor will reverse and the roller shutters will move downwards. Press and hold the set button (11) until the upper end point is reached. Release the set button (11) as soon as the roller shutters have reached the desired position. The.motor.stops.and.the.lower.end.point.is.stored. NOTE These.methods.are.useful.if.you.want.to.leave.the.ventilation.slats.between.the.roller.shutter.lamella.open.. You can correct the lower end point in small steps by briefly pressing the set button (11) IMPORTANT In.the.event.that.a.malfunction.occurs.during.configuration,.e.g..in.the.event.that.the.tubular.motor.only.runs.for.a.single.rotation.even.when. the.set.button.is.pressed,.it.is.unlikely.that.the.tubular.motor.is.faulty..Possibly.the.adapter (10).has.slipped.off.of.the.motor.head. Check and, if necessary, correct the positioning of the adapter (10), see pages 37 and 51. NOTE In.the.event.that.the.end.point.configuration.fails,.you.must.reset.the.tubular.motor.to.the.factory.setting.(see.page.50),.in.order.to.repeat.the.process. To conclude the process, disconnect the tubular motor from the power for a few seconds (e.g. by switching the cord circuit setting unit (22) toggle switch back to the central position). Subsequently, the tubular motor is ready for operation. IMPORTANT . ◆ If.the.“external switch” (h).lead.is.not.used,.then.it.must.be.connected.to.the.neutral conductor (f).(see.fig..k). -
Seite 48: Manual.setting.of.upper./.Lower.endpoint.with.a.cord.circuit.setting.unit.or
Manual setting of upper / lower endpoint with a cord circuit setting unit or with an external switch Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch off the mains power. If.a..cord.circuit.setting.unit.(23).is.being.used,.then.the.rocker.switch.must.be.positioned.to.the.centre.position. Press and hold the SET button or the external switch. Additionally switch on the mains power. After.approx..6.seconds.the.tubular.motor.starts.and.the.roller.shutters.move.up.or.down. Release the SET button as soon as the roller shutters have reached the desired position. The.motor.stops.and.the.first.end.point.is.stored. You can correct the end point in small steps by briefly pressing the SET button. IMPORTANT In.the.event.that.a.malfunction.occurs.during.configuration,.e.g..in.the.event.that.the.tubular.motor.only.runs.for.a.single.rotation.even.when. the.SET.button.is.pressed,.it.is.unlikely.that.the.tubular.motor.is.faulty..Possibly.the.adapter.(10).has.slipped.off.of.the.motor.head. Check and, if necessary, correct the positioning of the adapter (10), see pages 37 and 51. NOTE The.end.points.are.maintained.permanently.even.in.the.event.of.power.failure. Switch off the mains power again. Repeat points 2 to 5 for the second end point. IMPORTANT . ◆ If.the.“external switch” (h).lead.is.not.used,.then.it.must.be.connected.to.the.neutral conductor (f).(see.fig..k). -
Seite 49: Manual Setting Of Upper / Lower Endpoint With Help Of The Set Button On The Tubular Motor
Manual setting of upper / lower endpoint with help of the set button on the tubular motor Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch on the mains power. Move the roller shutters in the desired direction of travel. In doing so, observe the switching sequence. SET or . ◆ The.switching.sequence.for.the SET button.or.the.external switch.is:.OPEN/STOP/CLOSE/STOP, and so on. . ◆ If.the.tubular.motor.is.already.logged.on.to.the.DuoFern.network,.then.the.direction.of.travel.can.also.be.specified.with.DuoFern.transmitters. Press and hold the corresponding set button (11) until the desired end point is reached. The.roller.shutters.travel.up.or.down. Release the set button (11) as soon as the roller shutters have reached the desired position. The.motor.stops.and.the.first.end.point.is.stored. You can correct the end point in small steps by briefly pressing the set button (11). IMPORTANT In.the.event.that.a.malfunction.occurs.during.configuration,.e.g..in.the.event.that.the.tubular.motor.only.runs.for.a.single.rotation.even.when. the.Set button.is.pressed,.it.is.unlikely.that.the.tubular.motor.is.faulty..Possibly.the.adapter (10).has.slipped.off.of.the.motor.head. Check and, if necessary, correct the positioning of the adapter (10), see pages 37 and 51. NOTE The.end.points.are.maintained.permanently.even.in.the.event.of.power.failure. Repeat points 2 to 4 for the second end point. IMPORTANT . ◆ If.the.“external switch” (h).lead.is.not.used,.then.it.must.be.connected.to.the.neutral conductor (f).(see.fig..k). Manually setting the upper / lower endpoints with DuoFern transmitters NOTE Persons can be injured or property damaged if end points are configured The.end.points.can.also.be.set.with.a.DuoFern.manual.transmitters.or.with.the.DuoFern. using DuoFern transmitters without a direct line of sight to the roller shutters. central.operating.unit... In.order.to.do.so,.please.read.the.operating.instructions.for.the.corresponding.DuoFern. -
Seite 50: Configuring.tubular.motors
Configuring tubular motors The.tubular.motors.can.be.individually.configured.with.the.help.of.a.cord.circuit.setting. NOTE unit.(22). Additional.settings.can.be.undertaken.with.the.optionally.available.RT.ConfigTool..Please. refer.to.the.information.on.our.Website.(www.rademacher.de). The following configurations are possible. . ◆ Reload.the.factory.settings. Loading factory settings during the commissioning process Automatic. end. point. configuration. is. available. again. once. the. factory. settings. have. Factory settings: been.loaded. End.points:. No.end.points.stored NOTE Automatic.adjustment.of.the.end.points:. activated We.recommend.undertaking.these.settings.with.two.persons. Reversing.after.obstacle.detection:. activated IMPORTANT Reversing.after.blockage.detection:. activated The tubular motor must previously have been disconnected from the power. Shutter.length.compensation.system:. activated Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. -
Seite 51: What.to.do.if
What to do if... ? ...the motor fails to start? ...The tubular motor stops between the two end points during normal operation? Possible cause: Possible cause 1: . ◆ The.mains.voltage.is.not.available. . ◆ The.bearing.capsule.(4).may.not.be.secured.with.a.screw.to.the.rotating.union.(5) Solution: (see.Fig. ),.causing.the.rotating.union.(5).to.slip.from.the.motor.and.the.adapter. . ◆ Check.the.power.with.a.meter.to.ensure.that.the.supply.voltage.(230.V).is.available. . . (10).to.come.away.from.the.limit.ring.(18).on.the.drive.head.(12). . and.check.the.wiring. Solution 1: . ◆ Observe.especially.the.information.relating.to.impermissible.connection.types. . ◆ Check.for.correct.fitting.of.the.bearing.capsule.(4).and.the.adapter.(10)..Use.a. . self-locking.bolt.to.secure.the.bearing.capsule.(4).to.the.rotating.union.(5).and. . remount.the.motor.in.accordance.with.the.information.on.pages.36.-.41..The tubular motor stops after a short period of time during the configuration and test procedures? Possible cause 2: Possible cause:... -
Seite 52: Technical.specifications
0.75 0.75 0.75 0.75 0.75 0.75 Core.cross.section: Cable.length.(standard): End.switching.range:.(number.of.revolutions) Insulation.class: Protection.class: IP.44 IP.44 IP.44 IP.44 IP.44 IP.44 Protection.class.in.accordance.with.VDE.700: Conduction.class:.(*.=.rubber) [mm] Motor.length.without.bearing: [mm] Tube.diameter: CE Mark and EC Conformity DuoFern tubular motors.of.series.RolloTube I-line Radio Small and Medium. (item.numbers.:.2740.06.65./.2740.10.65./.2760.15.65./.2760.25.65./.2760.35.65./. . 2760.45.65).complies.with.the.requirements.of.the.current.European.and.national. directives: 1999/5/EC R&TTE directive 2006/95/EC Low-voltage directive 2006/42/EC Machinery directive Conformity.has.been.verified..The.corresponding.declarations.and.documentation.are. available.on.file.at.the.manufacturer’s.premises. RADEMACHER.Geräte-Elektronik.GmbH.&.Co..KG Buschkamp.7 46414.Rhede.(Germany) -
Seite 53: Connecting./.Disconnecting.duofern.transmitters
Connecting / disconnecting DuoFern transmitters Every.DuoFern.transmitter.that.is.required.for.operation.has.to.be.assigned.to.the.tubular. There are various ways to connect the DuoFern transmitter to the radio tubular motor or to disconnect the radio tubular motor: motor.in.order.that.the.radio.tubular.motor.can.be.controlled.with.a.DuoFern.transmitter.. 1.. Connect./.disconnect.a.DuoFern.transmitter.with.the.help.of.a.set.button.on.the. You.can.assign.a.maximum.of.20.DuoFern.transmitters,.e.g..DuoFern.manual.central. tubular.motor. operating.unit;..DuoFern.standard.manual.transmitter.etc..to.the.radio.tubular.motor.. 2.. Connect./.disconnect.a.DuoFern.transmitter.with.the.help.of.the.radio.code. 3.. Remotely.log.on./.log.off.a.DuoFern.transmitter.with.the.help.of.the.DuoFern.central. operating. unit. (please. refer. to. the. DuoFern. central. operating. unit’s. operating. . manual). Connecting / disconnecting a DuoFern transmitter with the help of a set button Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch on the mains power. Activate connect / disconnect mode on the radio tubular motor by briefly pressing the set button (11). The radio tubular motor is briefly running up and down and the motor set button (11) lights up orange by way of acknowledgement. (11) Set.button. .with.LED Subsequently activate connect / disconnect mode on the desired DuoFern transmitter. In order to do so, please refer to the operating manual for the corresponding DuoFern transmitter. In addition, please observe the remaining time window in which you are able to connect or disconnect the DuoFern transmitter to/from the radio tubular motor. -
Seite 54: Connect./.Disconnect.the.duofern.central.operating.unit.with.the.radio.code
Connect / disconnect the DuoFern central operating unit with the radio code Button Display Each.DuoFern.transmitter.that.is.required.for.operation.has.to.be.assigned.to.the.tubular.motor.in.order.that.the.radio.tubular.motor.can.be. controlled.with.a.DuoFern.transmitter.. 1. Select the “Radio Code” menu on the DuoFern central operating unit: Main.menu System.settings Radio.settings 2 . 2 Radio.code Confirm selection. Enter the six-character radio code of the DuoFern tubular motor and confirm each figure (see enclosed sticker). If necessary you can jump back to the previous figure to correct it. Upon confirmation of the last figure you can activate ..connect mode disconnect mode on the radio tubular motor. Exit the menu. 2 . ,1 Select menu “ Connect/disconnect” on the central operating unit. 2 . ,1 Activate function “ Connect/disconnect” on the central operating unit. The.number.of.logged.on.actuators.is.indicated.on.the.display.(e..g..0.in.the.event.of.initial.installation). - Seite 55 Connect / disconnect the DuoFern central operating unit with the radio code Button Display Activate the central operating unit’s “connect” or “disconnect” mode. = connect mode = disconnect mode NOTE If.disconnected,.the.radio.tubular.motor.will.be.deleted.from.all.of.the.groups.in.which.it.was.previously.positioned. After the connection, select the following for the new actuator: a) a group number b) a member number Confirm the member and group numbers. Then enter a name for the radio tubular motor. Confirm the name. The.number.of.logged.on.devices.is.again.indicated.on.the.display..The.radio.tubular.motor.and.the.DuoFern.central.operating.unit.are.now. either.connected.or.disconnected. Back to the DuoFern central operating unit’s normal view Press.the.key.repeatedly. NOTE The.radio.tubular.motor.can.now.be.configured.via.the.DuoFern.central.operating.unit.
-
Seite 56: Warranty.conditions
Warranty conditions RADEMACHER.Geräte-Elektronik.GmbH.provides.a.5.year.guarantee.for.new.equipment. installed.in.accordance.with.the.installation.instructions..All.construction.faults,.material. defects.and.manufacturing.defects.are.covered.by.the.warranty. The following are not covered by the warranty: . ◆ Improper.mounting.or.installation . ◆ Failure.to.observe.the.mounting.and.operating.instructions . ◆ Improper.operation.or.loading . ◆ External.influences.such.as.impacts,.knocks.or.weather.influences . ◆ Repairs.and.modifications.carried.out.by.third-party,.unauthorised.persons . ◆ The.use.of.improper.accessories . ◆ Damage.caused.by.impermissible.power.surges.(e.g..lightening). . ◆ Malfunctions.caused.by.frequency.overlapping.and.other.radio.disturbances. RADEMACHER.shall.remedy.any.defects,.which.occur.within.the.warranty.period.free.of. charge.either.by.repair.or.by.replacement.of.the.affected.parts.or.by.supply.of.a.new. replacement.unit.or.one.to.the.same.value..There.is.no.general.extension.of.the.original. warranty.period.by.delivery.of.a.replacement.or.by.repair.as.per.the.terms.of.the.warranty. RADEMACHER Geräte-Elektronik.GmbH.&.Co..KG Buschkamp.7 46414.Rhede.(Germany) info@rademacher.de www.rademacher.de Service: Hotline.01807.933-171*...
