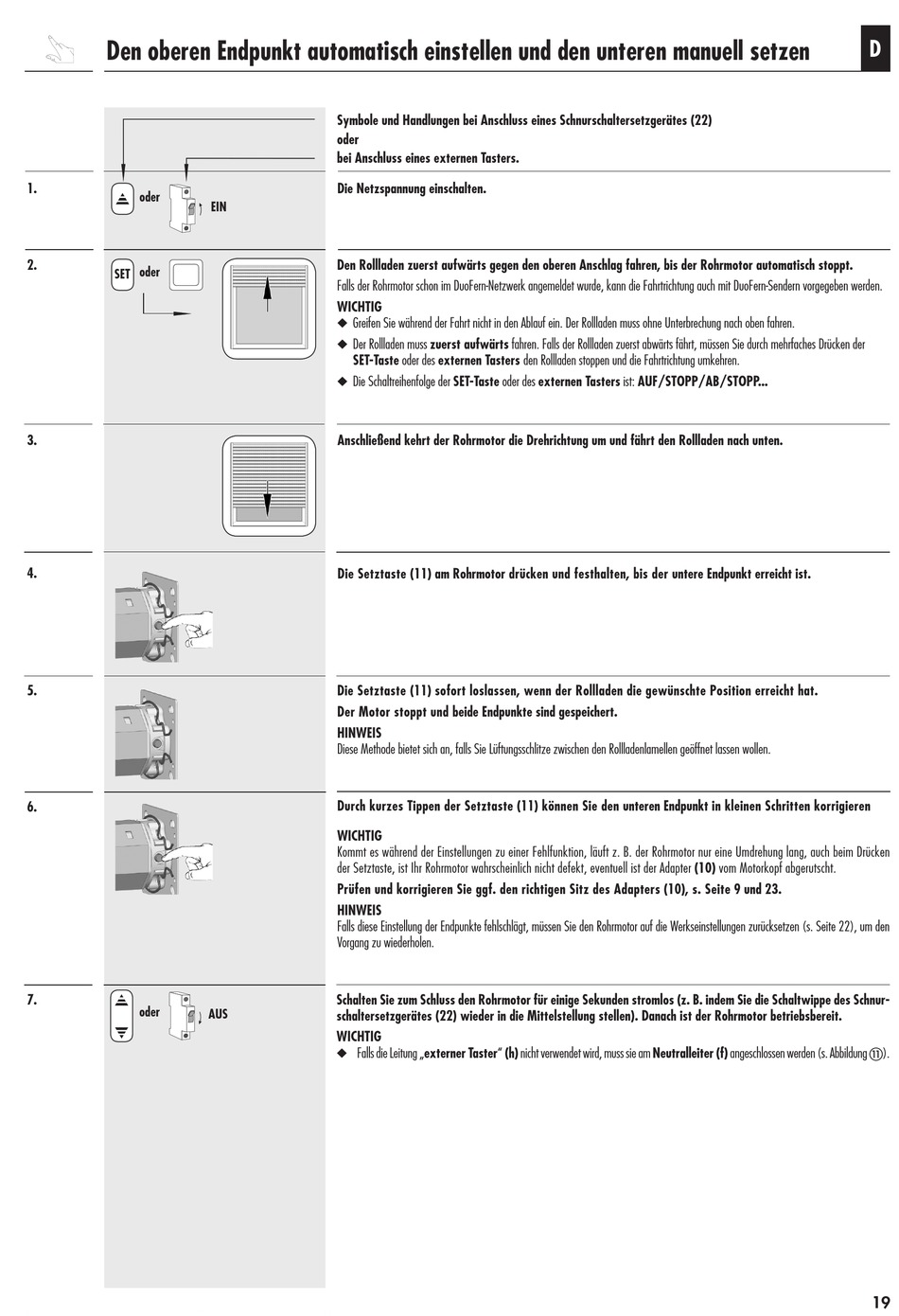

Den oberen Endpunkt automatisch einstellen und den unteren manuell setzen
1.
oder
2.
oder
SET
3.
4.
5.
6.
7.
oder
Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22)
oder
bei Anschluss eines externen Tasters.
Die Netzspannung einschalten.
EIN
Den Rollladen zuerst aufwärts gegen den oberen Anschlag fahren, bis der Rohrmotor automatisch stoppt.
Falls.der.Rohrmotor.schon.im.DuoFern-Netzwerk.angemeldet.wurde,.kann.die.Fahrtrichtung.auch.mit.DuoFern-Sendern.vorgegeben.werden.
WICHTIG
. ◆ Greifen.Sie.während.der.Fahrt.nicht.in.den.Ablauf.ein..Der.Rollladen.muss.ohne.Unterbrechung.nach.oben.fahren.
. ◆ Der.Rollladen.muss.zuerst aufwärts.fahren..Falls.der.Rollladen.zuerst.abwärts.fährt,.müssen.Sie.durch.mehrfaches.Drücken.der.
. SET-Taste.oder.des.externen Tasters den.Rollladen.stoppen.und.die.Fahrtrichtung.umkehren..
. ◆ Die.Schaltreihenfolge.der.SET-Taste.oder.des.externen Tasters.ist:.AUF/STOPP/AB/STOPP...
Anschließend kehrt der Rohrmotor die Drehrichtung um und fährt den Rollladen nach unten.
Die Setztaste (11) am Rohrmotor drücken und festhalten, bis der untere Endpunkt erreicht ist.
Die Setztaste (11) sofort loslassen, wenn der Rollladen die gewünschte Position erreicht hat.
Der Motor stoppt und beide Endpunkte sind gespeichert.
HINWEIS
Diese.Methode.bietet.sich.an,.falls.Sie.Lüftungsschlitze.zwischen.den.Rollladenlamellen.geöffnet.lassen.wollen..
Durch kurzes Tippen der Setztaste (11) können Sie den unteren Endpunkt in kleinen Schritten korrigieren
WICHTIG
Kommt.es.während.der.Einstellungen.zu.einer.Fehlfunktion,.läuft.z..B..der.Rohrmotor.nur.eine.Umdrehung.lang,.auch.beim.Drücken.
der.Setztaste,.ist.Ihr.Rohrmotor.wahrscheinlich.nicht.defekt,.eventuell.ist.der.Adapter.(10).vom.Motorkopf.abgerutscht.
Prüfen und korrigieren Sie ggf. den richtigen Sitz des Adapters (10), s. Seite 9 und 23.
HINWEIS
Falls.diese.Einstellung.der.Endpunkte.fehlschlägt,.müssen.Sie.den.Rohrmotor.auf.die.Werkseinstellungen.zurücksetzen.(s..Seite.22),.um.den.
Vorgang.zu.wiederholen.
Schalten Sie zum Schluss den Rohrmotor für einige Sekunden stromlos (z. B. indem Sie die Schaltwippe des Schnur-
AUS
schaltersetzgerätes (22) wieder in die Mittelstellung stellen). Danach ist der Rohrmotor betriebsbereit.
WICHTIG
. ◆ Falls.die.Leitung.„externer Taster" (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k).
D
19
