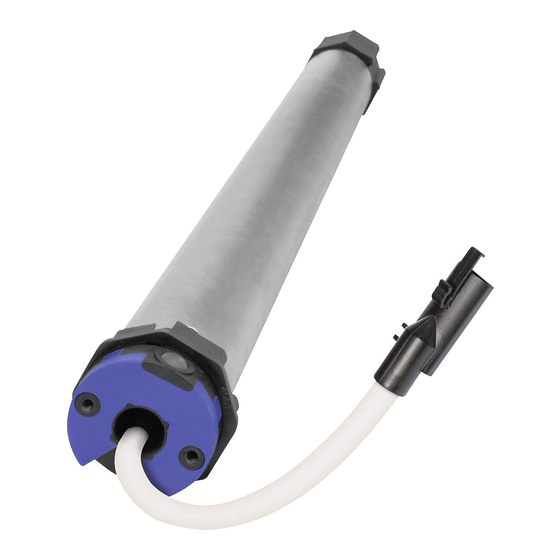

RADEMACHER RolloTube I-line Funk Small Bedienungsanleitung
Quelle: rademacher.de
Vorschau ausblenden
Andere Handbücher für RolloTube I-line Funk Small:
- Original montageanleitung und betriebsanleitung (56 Seiten) ,
- Montageanleitung (56 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D
Einbau- und Bedienungsanleitung von RADEMACHER DuoFern-Rohrmotoren ..................................... 1
EN
Installation and operating instructions for RADEMACHER DuoFern tubular motors ....................... 29
Gültig für die Serien: / Applicable for the following series: RolloTube I-line Funk Small und Medium / RolloTube I-line Radio Small and Medium (ILFS... / ILFM ...)
Bitte notieren: / Please note:
Montageort: / Site of installation:
.........................................................................................................................
Seriennummer: / Serial number:
...........................................................................................................................
VBD 560-2-D-EN (03.11)
Bitte kleben Sie hier das beiliegende Etikett mit dem Funkcode auf:
Please stick the enclosed label showing the radio code here:
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für RADEMACHER RolloTube I-line Funk Small
Inhaltszusammenfassung für RADEMACHER RolloTube I-line Funk Small
- Seite 1 Installation and operating instructions for RADEMACHER DuoFern tubular motors ....... 29 Gültig für die Serien: / Applicable for the following series: RolloTube I-line Funk Small und Medium / RolloTube I-line Radio Small and Medium (ILFS... / ILFM ...) Bitte notieren: / Please note:...
-
Seite 2: Sehr Geehrte Kunden
...mit dem Kauf dieses Rohrmotors haben Sie sich für ein Qualitätsprodukt aus dem CE-Zeichen und Konformität Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Das vorliegende Produkt erfüllt die Anforderungen der geltenden europäischen Die RADEMACHER Rohrmotoren sind unter Aspekten des größten Komforts und nationalen Richtlinien. -
Seite 3: Abbildungen
Abbildungen / Figures (10) (11) (12) (13) (14) (15) (17) (16) (18) (19) = (D/2) L = A - (B + C) (10) (10) (20) SW 40 (20) (11) (12) (13) (14) -
Seite 4: Legende Zur Gesamtansicht ( Abbildung )
EN D Legende zur Gesamtansicht ( Abbildung Gegenlager Vergleichen Sie nach dem Auspacken: Kugellager ◆ den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung. Achsstift der Walzenkapsel ◆ den Motortyp mit den entsprechenden Angaben auf dem Typenschild. Walzenkapsel Wickelwelle Befestigungsfeder Rastbügel Mitnehmer... -
Seite 5: Inhaltsverzeichnis
EN D Inhalt Sehr geehrte Kunden.../Diese Anleitung.............2 Zeichenerklärung .....................2 Abbildungen ....................3 Legende zur Gesamtansicht ( Abbildung ) .............4 Allgemeine Sicherheitshinweise ................6 Richtige Verwendung / Einsatzbedingungen ............6 Falsche Verwendung ..................6 Funktionsbeschreibung ..................7 Funktion der Blockiererkennung .................7 Funktion der Hinderniserkennung ...............7 Funktion des Behanglängenausgleichs..............8 Funktion des Funkcodes ..................8 Wichtige Montagehinweise ................9... -
Seite 6: Allgemeine Sicherheitshinweise
Endpunkteinstellung den Rollladen bzw. den Rollladenkasten beschädigen. Lassen Sie sich bei der Auswahl eines Rohrmotors von einem Fachhändler beraten und beachten Sie die entsprechenden Zugkraftangaben auf unserer Homepage: www.rademacher.de Falsche Verwendung Verwenden Sie den Rohrmotor nie... Verwenden Sie das DuoFern Funksystem und seine Komponenten nie... -
Seite 7: Funktionsbeschreibung
Funktionsbeschreibung EN D Die RADEMACHER DuoFern Rohrmotoren RolloTube I-line Funk (ILFS.../ILFM...) dienen Rohrmotorfunktionen in Verbindung mit DuoFern-Sendern zum Öffnen und Schließen von Rollläden und Markisen. DuoFern Umweltsensor Art.-Nr. 9475 Durch die interne DuoFern-Schnittstelle können Sie den Motor in ein DuoFern-Funknetzwerk DuoFern Handzentrale Art.-Nr. -
Seite 8: Funktion Des Behanglängenausgleichs
EN D Funktion des Behanglängenausgleichs Nach jedem automatischen Erlernen des oberen Endpunktes ist der HINWEIS ◆ Der Behanglängenausgleich erfolgt automatisch während des normalen Betriebs, Behanglängenausgleich aktiv. Danach fährt der Rohrmotor nicht mehr voll gegen den oberen Endpunkt, um den Rollladen und die Endpunkte sodass Sie ihn in der Regel nicht wahrnehmen. -
Seite 9: Wichtige Montagehinweise
Notwendige Mindestbreite des Rollladenkastens: Die folgenden Einbauhinweise gelten für Standardeinbausituationen in Verbindung Rohrmotortyp: ILFS ... ILFM ... mit RADEMACHER-Rohrmotoren und -Zubehör. Mindestbreite ca.: 56 cm 67 cm Der Antriebskopf (12) des Motors kann auf der rechten oder der linken Seite des Rollladenkastens eingebaut werden. -
Seite 10: Montage/Demontage Des Adapters (Abbildung )
Montage/Demontage des Adapters (Abbildung EN D Montage des Adapters (10) Demontage des Adapters (10) Schieben Sie den Adapter (10) über den Limitring (18) am Antriebskopf Drücken Sie beide Haltefedern am Limitring (18) nach unten und bis er einrastet. Achten Sie dabei auf die richtige Lage der Nut im ziehen Sie den Adapter (10) vom Limitring (18) ab. -
Seite 11: Rohrmotor In Die Wickelwelle Schieben (Abbildung )
ALUMINIUM Drittel des Mitnehmers (8) und zeichnen Sie diesen Abstand auf das Präzisionsrohr. RolloTube I-line Funk Small (ILFS...) Sägen Sie am Ende des Präzisionsrohrs eine Nut aus, damit der Nocken des Adapters (10) ganz in das Rohr geschoben werden kann. -
Seite 12: Einstecken Der Walzenkapsel (Abbildung )
EN D Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen Den Rohrmotor in das Präzisionsrohr schieben. Markieren Sie vier Befestigungslöcher und bohren Sie diese anschließend durch das Präzisionsrohr in den Mitnehmer (8). ACHTUNG ◆ Bohren Sie nie tiefer als 10 mm in den Mitnehmer (8). ◆... -
Seite 13: Einbau Des Motors In Die Lager (Abbildung )
Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugellager bis er eingerastet ist. (2) in das Gegenlager (1). Falls Sie ein anderes Antriebslager als das RADEMACHER-Clicklager HINWEIS verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten ◆ Die Setztaste (11) muss gut zugänglich sein. -
Seite 14: Sicherheitshinweise Zum Elektrischen Anschluss
EN D Sicherheitshinweise zum Elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Bei festinstallierten Geräten... Stromschlag..muss gemäß DIN VDE 0700 installationsseitig eine Trennvorrichtung für jede Phase ◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen vorhanden sein. -
Seite 15: Elektrischer Anschluss Des Rohrmotors (Abbildung )
Elektrischer Anschluss des Rohrmotors (Abbildung EN D Legende (a) = Setztaste (11) (b/d) = Schalterdose (c) = Netz 230V/50Hz Anschlussbelegung (e) = grün/gelb (f) = blau (g) = schwarz (h) = externer Taster weiß (wird in diesem Beispiel nicht angeschlossen) (i) = Antenne violett... -
Seite 16: Anschluss Und Verwendung Des Schnurschaltersetzgerätes
Anschluss und Verwendung des Schnurschaltersetzgerätes EN D zur Endpunkteinstellung (Abbildung Bei einer Erstinstallation kann der Rollladenmonteur das Motorkabel (15) an ein im (22) Fachhandel erhältliches Schnurschaltersetzgerät (22) (Art. Nr. 4090) anschließen, um damit die Endpunkte Ihres Rohrmotors einzustellen. Führen Sie dazu nach der Montage die Leitungen (e - h) des Motorkabels (15) bis zur jeweiligen Schaltstelle (z. -
Seite 17: Automatische Einstellung Der Endpunkte
Automatische Einstellung der Endpunkte EN D Mit Hilfe dieser Prozedur kann der Rohrmotor die Endpunkte automatisch suchen und Bedingungen für die automatische Einstellung der Endpunkte: einstellen. ◆ Der Mitnehmer (8) muss mit Freilauf montiert sein (s. Abb. 4.a; Seite 10). HINWEIS WICHTIG Wurden bereits Endpunkte eingestellt oder schlägt die automatische Einstellung der... -
Seite 18: Manuelle Einstellung Der Endpunkte
EN D Manuelle Einstellung der Endpunkte Erstinstallation ◆ Dazu muss der Rohrmotor vollständig eingebaut sein. ◆ Demontieren Sie auf keinen Fall die mechanischen Stopper der letzten Rollladen- Bei einer Erstinstallation kann der Rollladenmonteur die Einstellung der Endpunkte lamelle. mit Hilfe der Setztaste (11) am Motor und mit einem im Fachhandel erhältlichen Schnurschaltersetzgerät (22) oder mit einem externen Taster vornehmen. -
Seite 19: Den Oberen Endpunkt Automatisch Einstellen Und Den Unteren Manuell Setzen
EN D Den oberen Endpunkt automatisch einstellen und den unteren manuell setzen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung einschalten. oder Den Rollladen zuerst aufwärts gegen den oberen Anschlag fahren, bis der Rohrmotor automatisch stoppt. oder Falls der Rohrmotor schon im DuoFern-Netzwerk angemeldet wurde, kann die Fahrtrichtung auch mit DuoFern-Sendern vorgegeben werden. -
Seite 20: Oberen / Unteren Endpunkt Mit Einem Schnurschaltersetzgerät Oder
EN D Oberen / unteren Endpunkt mit einem Schnurschaltersetzgerät oder mit einem externen Taster manuell einstellen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung ausschalten. oder Bei Verwendung eines Schnurschaltersetzgerätes (23) muss dazu die Schaltwippe in der Mittelstellung stehen. SET-Taste oder externen Taster drücken und gedrückt halten. -
Seite 21: Oberen / Unteren Endpunkt Mit Hilfe Der
EN D Oberen / unteren Endpunkt mit Hilfe der Setztaste am Rohrmotor manuell einstellen Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22) oder bei Anschluss eines externen Tasters. Die Netzspannung einschalten. oder Den Rollladen in die gewünschte Laufrichtung fahren, beachten Sie dabei die Schaltreihenfolge. SET oder ◆... -
Seite 22: Den Rohrmotor Konfigurieren
Mit Hilfe eines Schnurschaltersetzgerätes (22) können Sie bei der Erstinstallation den HINWEIS Rohrmotor individuell konfigurieren. Weitere Einstellungen können Sie mit dem optional erhältlichen RT-ConfigTool durchführen. Bitte beachten Sie dazu die Angaben auf unserer Internetseite (www.rademacher.de) Folgende Einstellungen sind möglich. ◆ Die Werkseinstellungen laden. Die Werkseinstellungen bei der Inbetriebnahme laden... -
Seite 23: Was Tun, Wenn
EN D Was tun, wenn... ? ...der Rohrmotor im Normalbetrieb zwischen beiden Endpunkten ...der Motor nicht läuft? stehen bleibt? Mögliche Ursache: Mögliche Ursache 1: ◆ Die Netzspannung fehlt. ◆ Eventuell ist die Walzenkapsel (4) nicht mit einer Schraube in der Wickelwelle Lösung: (5) gesichert (s. -
Seite 24: Technische Daten
Technische Daten EN D Motorserie ILFS ... ILFM ... Typ: 6/28Z 10/16Z 15/16Z 25/16Z 35/16Z 45/12Z [Nm] Nenndrehmoment: [U/min] Leerlaufdrehzahl: Nennspannung: [Hz] Frequenz: Nennleistung: 0,53 0,53 0,64 0,83 0,86 0,89 Stromaufnahme: [Min.] Einschaltdauer (KB): Anzahl der Adern: 0,75 0,75 0,75 0,75 0,75 0,75... -
Seite 25: Verbinden/Trennen Von Duofern-Sendern
Verbinden/Trennen von DuoFern-Sendern EN D Damit Sie den Funk-Rohrmotor mit einem DuoFern-Sender steuern können, müssen Sie Es gibt verschiedene Möglichkeiten einen DuoFern-Sender mit dem jeden gewünschten DuoFern-Sender mit dem Funk-Rohrmotor verbinden. Funk-Rohrmotor zu verbinden oder vom Funk-Rohrmotor zu trennen: Einen DuoFern-Sender durch drücken der Setztaste am Rohrmotor Sie können max. -
Seite 26: Die Duofern-Handzentrale Via Funkcode Verbinden/Trennen
Die DuoFern-Handzentrale via Funkcode verbinden/trennen EN D Tasten Anzeige Damit Sie den Funk-Rohrmotor mit einem DuoFern-Sender steuern können, müssen Sie jeden gewünschten DuoFern-Sender mit dem Funk- Rohrmotor verbinden. Wählen Sie in der DuoFern-Handzentrale das Menü „Funkcode“ aus: Hauptmenü Systemeinstellungen Funk-Einstellungen Funkcode Die Auswahl bestätigen. - Seite 27 EN D Die DuoFern-Handzentrale via Funkcode verbinden/trennen Tasten Anzeige Den „Verbinden“ Modus oder den „Trennen“-Modus der Handzentrale aktivieren. = Verbinden-Modus = Trennen-Modus HINWEIS Bei einer Trennung wird der Funk-Rohrmotor aus allen Gruppen gelöscht, in denen er zuvor platziert war. Wählen Sie nach dem Verbinden für den neuen Aktor: a) eine Gruppennummer b) eine Mitgliedernummer Die Mitglieder- und die Gruppennummer bestätigen.
-
Seite 28: Garantiebedingungen
Garantiebedingungen EN D RADEMACHER Geräte-Elektronik GmbH gibt 5 Jahre Garantie für Neugeräte, die ent- sprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆ Nichtbeachtung der Einbau- und Bedienungsanleitung ◆... - Seite 29 Einbau- und Bedienungsanleitung von RADEMACHER DuoFern-Rohrmotoren ........1 Installation and operating instructions for RADEMACHER DuoFern tubular motors ....... 29 Applicable for the following series: RolloTube I-line Radio Small and Medium (ILFS... / ILFM ...) Please note: Please stick the enclosed label showing the radio code here: Site of installation: .........................
-
Seite 30: Dear Customers
With your purchase of this tubular motor, you have decided in favour of a quality CE Mark and Conformity product manufactured by RADEMACHER. We would like to thank you for your confidence. This product fulfils the requirements of all applicable European and national directives. - Seite 31 Contents Figures ......................3 Dear Customers,.../ These instructions..............30 Key to symbols ....................30 Key to the overall view (Figure ) ..............32 General safety instructions................33 Proper use / operational conditions ..............33 Incorrect use ....................33 Functional description ..................34 Blockage detection function ................34 Obstacle detection function ................34 Function of the shutter length compensation system ...........35 Function of radio code ..................35 Important assembly instructions ...............36...
-
Seite 32: Key To The Overall View (Figure )
Key to the overall view (Figure Counter bearing After unpacking please check the following: Ball bearings ◆ Check that the package contents matches the scope of delivery listed on the package. Axle pin on bearing capsule ◆ Check that the motor type corresponds to the specifications on the type plate. Bearing capsule Rotating union Mounting spring... -
Seite 33: General Safety Instructions
Consult a specialist dealer when selecting the tubular motor and observe our tractive force specifications on our Website: www.rademacher.de Incorrect use Never use the tubular motor: Never use the DuoFern radio system or its components for:... -
Seite 34: Functional Description
Functional description The RADEMACHER DuoFern RolloTube I-line Radio (ILFS.../ILFM...) series of tubular motors Tubular motor functions in combination with DuoFern transmitters are designed for opening and closing roller shutters and awnings. DuoFern environmental sensor Item No 9475 The internal DuoFern interface enables the motor to be integrated into a DuoFern radio network, making it possible to configure and control many automatic functions remotely... -
Seite 35: Function Of The Shutter Length Compensation System
Function of the shutter length compensation system The shutter length compensation system is active subsequent to every NOTE automatic learning process for the upper end point. Afterwards, the ◆ The roller shutter compensation system operates automatically during normal tubular motor no longer runs fully against the upper end point in order operation, so that generally you will not notice it. -
Seite 36: Important Assembly Instructions
The following installation instructions apply to standard installation situations in combination Tubular motor type: ILFS ... ILFM ... with RADEMACHER tubular motors and accessories. Minimum width approx.: 56 cm 67 cm The drive head (12) of the motor can be installed on either the right or left sides of the roller shutter box. -
Seite 37: Mounting / Dismounting The Adapter (Figure )
Mounting / dismounting the adapter (Figure Mounting the adapter (10) Dismantling the adapter (10) Slide the adapter (10) over the limit ring (18) on the drive head until Press the two retaining springs on the limit ring (18) downwards and it engages. -
Seite 38: Sliding The Tubular Motor Into The Rotating Union (Figure )
Sliding the tubular motor into the rotating union (Figure Never knock the motor (9) with force into the rotating union (5). STOP Doing so will cause serious damage. First slide the catch (8) into the rotating union (5). Subsequently, press the rotating union (5) fully onto the adapter (10). IMPORTANT IMPORTANT The motor (9) must have sufficient free space for rotating unions with internal felt. -
Seite 39: Inserting The Bearing Capsule (Figure )
Preparation for use of precision tubes (Figures Slide the tubular motor into the precision tube. Mark the four fastening holes and subsequently drill them through the precision tube in the catch (8). ATTENTION ◆ Never drill deeper than 10 mm into the catch (8). ◆... -
Seite 40: Mounting The Motor Into The Bearing (Figure )
(1). NOTE In the event that you are using a different bearing to the RADEMACHER ◆ The set button (11) must be easily accessible. click bearing, you may need to secure the drive with a secondary cotter pin. -
Seite 41: Safety Information Regarding The Electrical Connection
Safety information regarding the electrical connection Danger due to electric shock when working on all electrical systems. Fixed-installation devices... ◆ The electrical connection for the tubular motor and all work on the electrical systems ...must be equipped on the installation side with a circuit-breaker for each phase in may only be undertaken by an authorised qualified electrician and in accordance with accordance with DIN VDE 0700. -
Seite 42: Electrical Connection Of The Tubular Motor (Figure )
Electrical connection of the tubular motor (Figure Legend (a) = set button (11) (b/d) = socket box (c) = Mains 230V/50Hz Pin assignment (e) = green/yellow (f) = blue (g) = black (h) = external switch white (not connected in this example) (i) = Antenna violet... -
Seite 43: Connection And Use Of The Cord Circuit Setting Unit
Connection and use of the cord circuit setting unit for end point setting (Figures For initial installation, the roller shutter engineer can connect the motor cable (15) to a (22) commercially available cord switch device (22) (type no. 4090) in order to configure the end points for the tubular motors. -
Seite 44: Automatic Configuration Of The End Points
Automatic configuration of the end points This procedure can be used in order to automatically search for and configure the end Requirements for automatic configuration of the end points: points for the tubular motor. ◆ The catch (8) with freewheel mechanism must be mounted (see Fig. 4.a; page 37). NOTE IMPORTANT If end points have already been configured or in the event that the end point configuration... -
Seite 45: Manual Adjustment Of End Points
Manual adjustment of end points Initial installation ◆ In order to do so, the tubular motor must be fully installed. ◆ Never dismantle the mechanical stopper from the final roller shutter lamella. For initial installation, the roller shutter engineer can carry out the end point configuration with the help of the set button (11) on the motor or with a commercially available ◆... -
Seite 46: Automatically Setting The Upper End Point And
Automatically setting the upper end point and manually setting the lower end point Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch on the mains power. The roller shutters will first travel to the upper stop until the tubular motor switches off automatically. If the tubular motor is already logged on to the DuoFern network, then the direction of travel can also be specified with DuoFern transmitters. -
Seite 47: Manual Setting Of Upper / Lower Endpoint With A Cord Circuit Setting Unit Or
Manual setting of upper / lower endpoint with a cord circuit setting unit or with an external switch Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch off the mains power. If a cord circuit setting unit (23) is being used, then the rocker switch must be positioned to the centre position. Press and hold the SET button or the external switch. -
Seite 48: Manual Setting Of Upper / Lower Endpoint With Help Of The
Manual setting of upper / lower endpoint with help of the set button on the tubular motor Symbols and actions when connecting a cord circuit setting unit (22) when connecting an external switch. Switch on the mains power. Move the roller shutters in the desired direction of travel. In doing so, observe the switching sequence. SET or ◆... -
Seite 49: Configuring Tubular Motors
NOTE unit (22). Additional settings can be undertaken with the optionally available RT ConfigTool. Please refer to the information on our Website (www.rademacher.de). The following configurations are possible. ◆ Reload the factory settings. Loading factory settings during the commissioning process Automatic end point configuration is available again once the factory settings have... -
Seite 50: What To Do If
What to do if... ? ...the motor fails to start? ...The tubular motor stops between the two end points during normal operation? Possible cause: Possible cause 1: ◆ The mains voltage is not available. ◆ The bearing capsule (4) may not be secured with a screw to the rotating union (5) Solution: (see Fig. -
Seite 51: Technical Specifications
Technical specifications Motor series ILFS ... ILFM ... Typ: 6/28Z 10/16Z 15/16Z 25/16Z 35/16Z 45/12Z [Nm] Nominal torque: [RPM] No-load speed: Nominal voltage: [Hz] Frequency: Nominal power: 0.53 0.53 0.64 0.83 0.86 0.89 Power consumption: [Min.] Cyclic duration factor (KB): Number of wires: 0.75 0.75... -
Seite 52: Connecting / Disconnecting Duofern Transmitters
Connecting / disconnecting DuoFern transmitters Every DuoFern transmitter that is required for operation has to be assigned to the tubular There are various ways to connect the DuoFern transmitter to the motor in order that the radio tubular motor can be controlled with a DuoFern transmitter. radio tubular motor or to disconnect the radio tubular motor: Connect / disconnect a DuoFern transmitter with the help of a set button on the You can assign a maximum of 20 DuoFern transmitters, e.g. -
Seite 53: Connect / Disconnect The Duofern Central Operating Unit With The Radio Code
Connect / disconnect the DuoFern central operating unit with the radio code Button Display Each DuoFern transmitter that is required for operation has to be assigned to the tubular motor in order that the radio tubular motor can be controlled with a DuoFern transmitter. Select the “Radio Code”... - Seite 54 Connect / disconnect the DuoFern central operating unit with the radio code Button Display Activate the central operating unit’s “connect” or “disconnect” mode. = connect mode = disconnect mode NOTE If disconnected, the radio tubular motor will be deleted from all of the groups in which it was previously positioned. After the connection, select the following for the new actuator: a) a group number b) a member number...
-
Seite 55: Warranty Conditions
◆ Malfunctions caused by frequency overlapping and other radio disturbances. RADEMACHER shall remedy any defects, which occur within the warranty period free of charge either by repair or by replacement of the affected parts or by supply of a new replacement unit or one to the same value. - Seite 58 RADEMACHER Geräte-Elektronik GmbH & Co. KG Buschkamp 7 46414 Rhede (Germany) info@rademacher.de www.rademacher.de Service: Hotline 01805 933-171* Fax +49 2872 933-253 service@rademacher.de * 14 cents / minute from a German fixed line network operated by DT AG/ Mobile charges max. 42 cents / minute (applies to Germany only)
