Oberen./.Unteren.endpunkt.mit.hilfe.der; Setztaste.am.rohrmotor.manuell.einstellen; Oberen./.Unteren.endpunkt.mit.duofern-Sendern.einstellen; Probelauf./.Verändern.der.endpunkte - RADEMACHER RolloTube I-line Funk Small Montageanleitung

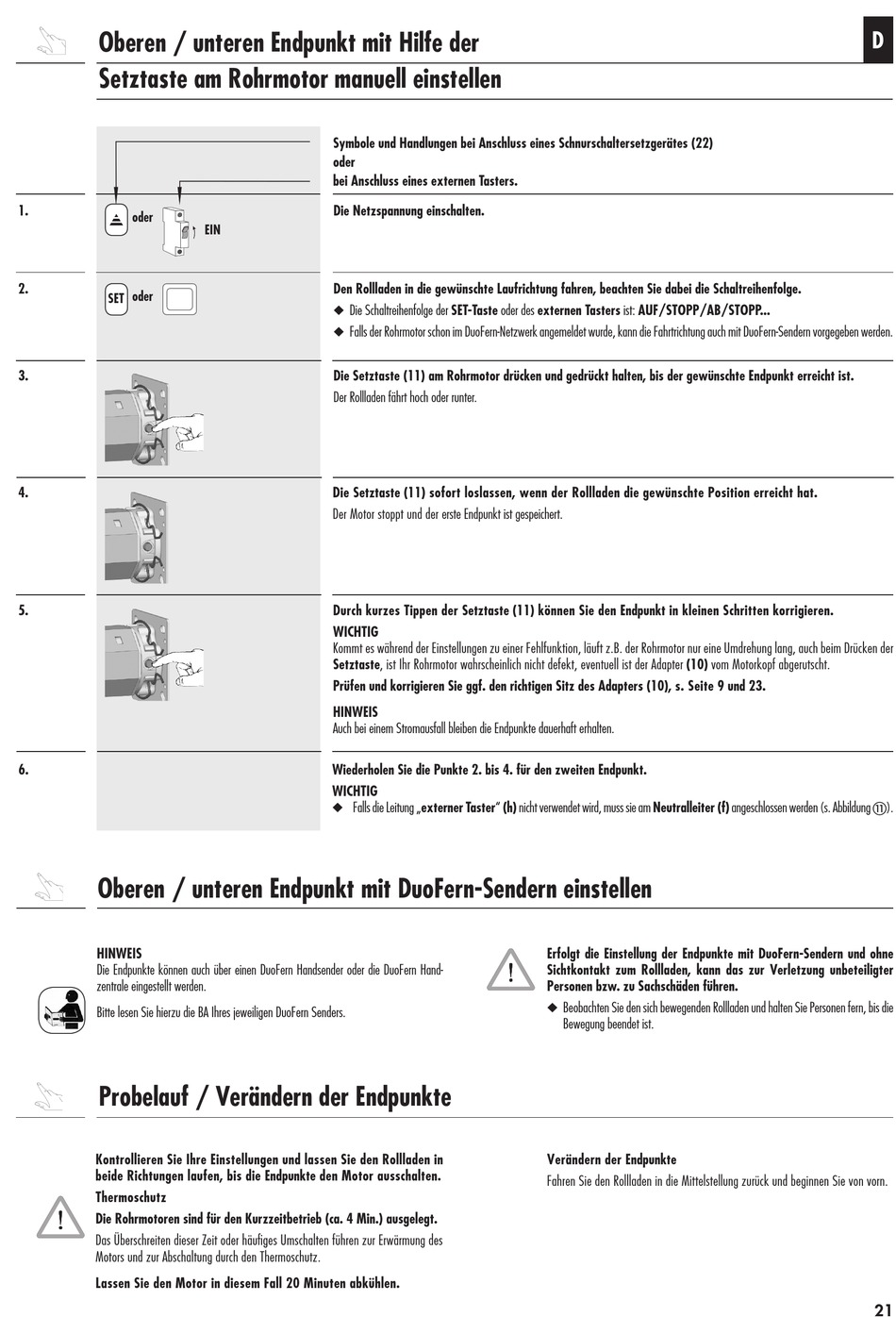

Oberen / unteren Endpunkt mit Hilfe der
Setztaste am Rohrmotor manuell einstellen
1.
oder
2.
SET oder
3.
4.
5.
6.
Oberen / unteren Endpunkt mit DuoFern-Sendern einstellen
HINWEIS
Die.Endpunkte.können.auch.über.einen.DuoFern.Handsender.oder.die.DuoFern.Hand-
zentrale.eingestellt.werden..
Bitte.lesen.Sie.hierzu.die.BA.Ihres.jeweiligen.DuoFern.Senders.
Probelauf / Verändern der Endpunkte
Kontrollieren Sie Ihre Einstellungen und lassen Sie den Rollladen in
beide Richtungen laufen, bis die Endpunkte den Motor ausschalten.
Thermoschutz
Die Rohrmotoren sind für den Kurzzeitbetrieb (ca. 4 Min.) ausgelegt.
Das.Überschreiten.dieser.Zeit.oder.häufiges.Umschalten.führen.zur.Erwärmung.des.
Motors.und.zur.Abschaltung.durch.den.Thermoschutz..
Lassen Sie den Motor in diesem Fall 20 Minuten abkühlen.
Symbole und Handlungen bei Anschluss eines Schnurschaltersetzgerätes (22)
oder
bei Anschluss eines externen Tasters.
Die Netzspannung einschalten.
EIN
Den Rollladen in die gewünschte Laufrichtung fahren, beachten Sie dabei die Schaltreihenfolge.
. ◆ Die.Schaltreihenfolge.der.SET-Taste.oder.des.externen Tasters.ist:.AUF/STOPP/AB/STOPP...
. ◆ Falls.der.Rohrmotor.schon.im.DuoFern-Netzwerk.angemeldet.wurde,.kann.die.Fahrtrichtung.auch.mit.DuoFern-Sendern.vorgegeben.werden.
Die Setztaste (11) am Rohrmotor drücken und gedrückt halten, bis der gewünschte Endpunkt erreicht ist.
Der.Rollladen.fährt.hoch.oder.runter.
Die Setztaste (11) sofort loslassen, wenn der Rollladen die gewünschte Position erreicht hat.
Der.Motor.stoppt.und.der.erste.Endpunkt.ist.gespeichert.
Durch kurzes Tippen der Setztaste (11) können Sie den Endpunkt in kleinen Schritten korrigieren.
WICHTIG
Kommt.es.während.der.Einstellungen.zu.einer.Fehlfunktion,.läuft.z.B..der.Rohrmotor.nur.eine.Umdrehung.lang,.auch.beim.Drücken.der.
Setztaste,.ist.Ihr.Rohrmotor.wahrscheinlich.nicht.defekt,.eventuell.ist.der.Adapter.(10).vom.Motorkopf.abgerutscht.
Prüfen und korrigieren Sie ggf. den richtigen Sitz des Adapters (10), s. Seite 9 und 23.
HINWEIS
Auch.bei.einem.Stromausfall.bleiben.die.Endpunkte.dauerhaft.erhalten.
Wiederholen Sie die Punkte 2. bis 4. für den zweiten Endpunkt.
WICHTIG
. ◆ Falls.die.Leitung.„externer Taster" (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).angeschlossen.werden.(s..Abbildung.k).
Erfolgt die Einstellung der Endpunkte mit DuoFern-Sendern und ohne
Sichtkontakt zum Rollladen, kann das zur Verletzung unbeteiligter
Personen bzw. zu Sachschäden führen.
. ◆ Beobachten.Sie.den.sich.bewegenden.Rollladen.und.halten.Sie.Personen.fern,.bis.die. .
. Bewegung.beendet.ist.
Verändern der Endpunkte
Fahren.Sie.den.Rollladen.in.die.Mittelstellung.zurück.und.beginnen.Sie.von.vorn.
D
21
