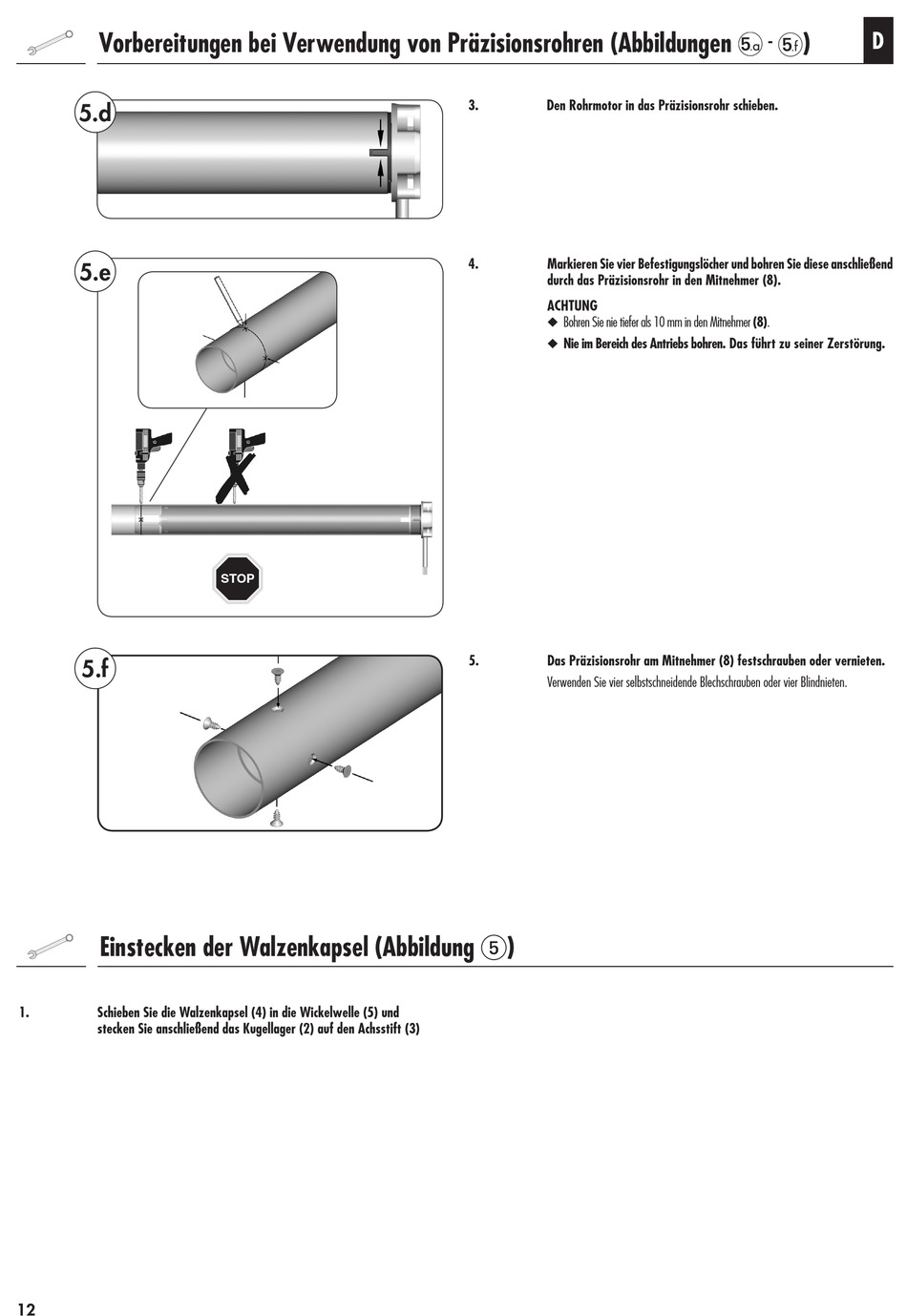

Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen .-. )
5.d
5.e
5.f
Einstecken der Walzenkapsel (Abbildung )
1.
Schieben Sie die Walzenkapsel (4) in die Wickelwelle (5) und
stecken Sie anschließend das Kugellager (2) auf den Achsstift (3)
12
STOP
3.
Den Rohrmotor in das Präzisionsrohr schieben.
4.
Markieren Sie vier Befestigungslöcher und bohren Sie diese anschließend
durch das Präzisionsrohr in den Mitnehmer (8).
ACHTUNG
. ◆ Bohren.Sie.nie.tiefer.als.10.mm.in.den.Mitnehmer.(8).
◆ Nie im Bereich des Antriebs bohren. Das führt zu seiner Zerstörung.
5.
Das Präzisionsrohr am Mitnehmer (8) festschrauben oder vernieten.
Verwenden.Sie.vier.selbstschneidende.Blechschrauben.oder.vier.Blindnieten.
D
