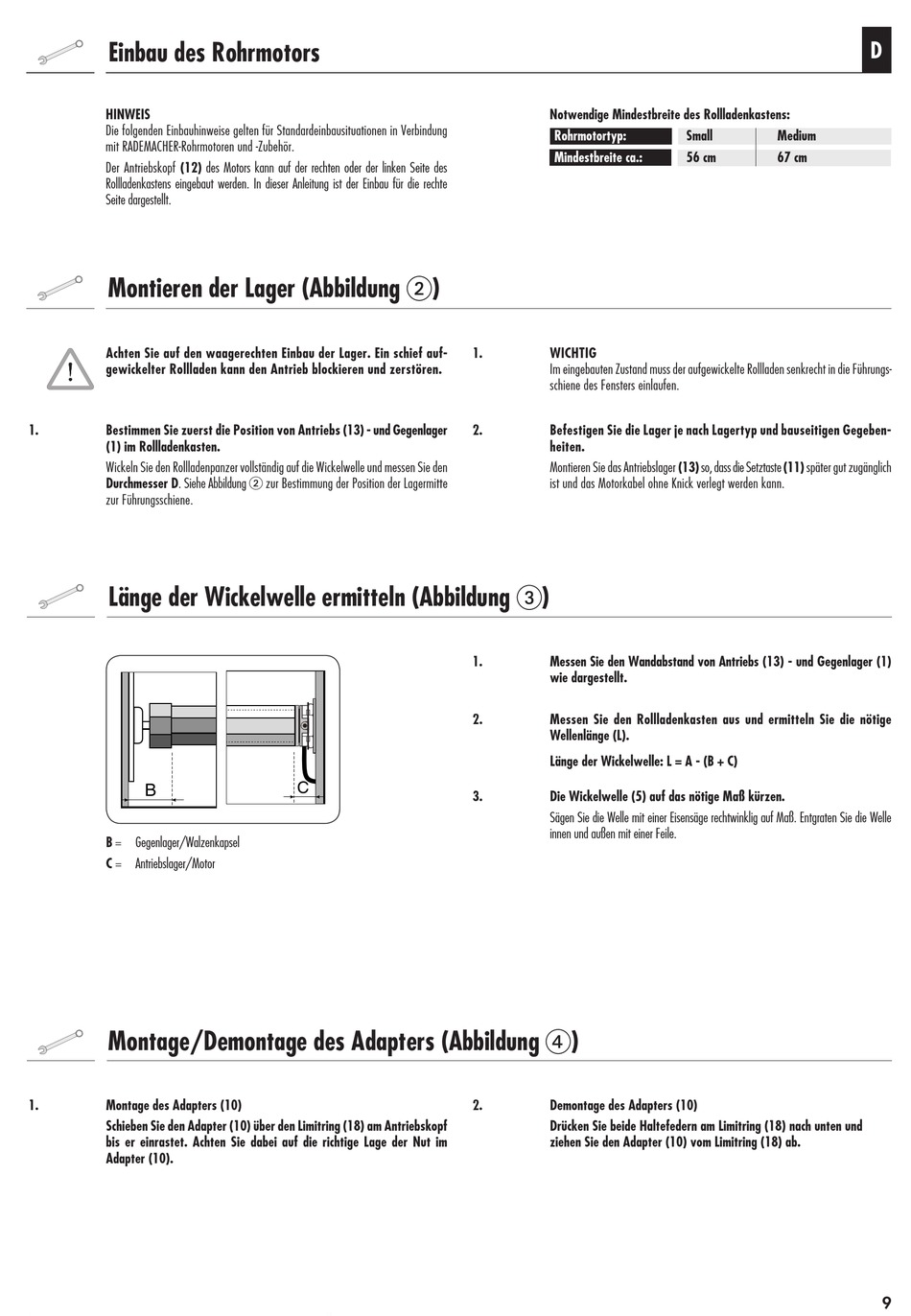

Einbau des Rohrmotors
HINWEIS
Die.folgenden.Einbauhinweise.gelten.für.Standardeinbausituationen.in.Verbindung.
mit.RADEMACHER-Rohrmotoren.und.-Zubehör.
Der. Antriebskopf. (12). des. Motors. kann. auf. der. rechten. oder. der. linken. Seite. des.
Rollladenkastens. eingebaut. werden.. In. dieser. Anleitung. ist. der. Einbau. für. die. rechte.
Seite.dargestellt.
Montieren der Lager (Abbildung  )
Achten Sie auf den waagerechten Einbau der Lager. Ein schief auf-
gewickelter Rollladen kann den Antrieb blockieren und zerstören.
1. Bestimmen Sie zuerst die Position von Antriebs (13) - und Gegenlager
(1) im Rollladenkasten.
Wickeln.Sie.den.Rollladenpanzer.vollständig.auf.die.Wickelwelle.und.messen.Sie.den.
Durchmesser D..Siehe.Abbildung.  .zur.Bestimmung.der.Position.der.Lagermitte.
zur.Führungsschiene.
Länge der Wickelwelle ermitteln (Abbildung  )
B
B.=. Gegenlager/Walzenkapsel
C =. Antriebslager/Motor
Montage/Demontage des Adapters (Abbildung  )
1. Montage des Adapters (10)
Schieben Sie den Adapter (10) über den Limitring (18) am Antriebskopf
bis er einrastet. Achten Sie dabei auf die richtige Lage der Nut im
Adapter (10).
C
Notwendige Mindestbreite des Rollladenkastens:
Rohrmotortyp:
Mindestbreite ca.:
1. WICHTIG
Im.eingebauten.Zustand.muss.der.aufgewickelte.Rollladen.senkrecht.in.die.Führungs-
schiene.des.Fensters.einlaufen.
2. Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gegeben-
heiten.
Montieren.Sie.das.Antriebslager (13).so,.dass.die.Setztaste.(11).später.gut.zugänglich.
ist.und.das.Motorkabel.ohne.Knick.verlegt.werden.kann.
1. Messen Sie den Wandabstand von Antriebs (13) - und Gegenlager (1)
wie dargestellt.
2. Messen Sie den Rollladenkasten aus und ermitteln Sie die nötige
Wellenlänge (L).
Länge der Wickelwelle: L = A - (B + C)
3. Die Wickelwelle (5) auf das nötige Maß kürzen.
Sägen.Sie.die.Welle.mit.einer.Eisensäge.rechtwinklig.auf.Maß..Entgraten.Sie.die.Welle.
innen.und.außen.mit.einer.Feile.
2. Demontage des Adapters (10)
Drücken Sie beide Haltefedern am Limitring (18) nach unten und
ziehen Sie den Adapter (10) vom Limitring (18) ab.
Small Medium
56 cm 67 cm
D
9
