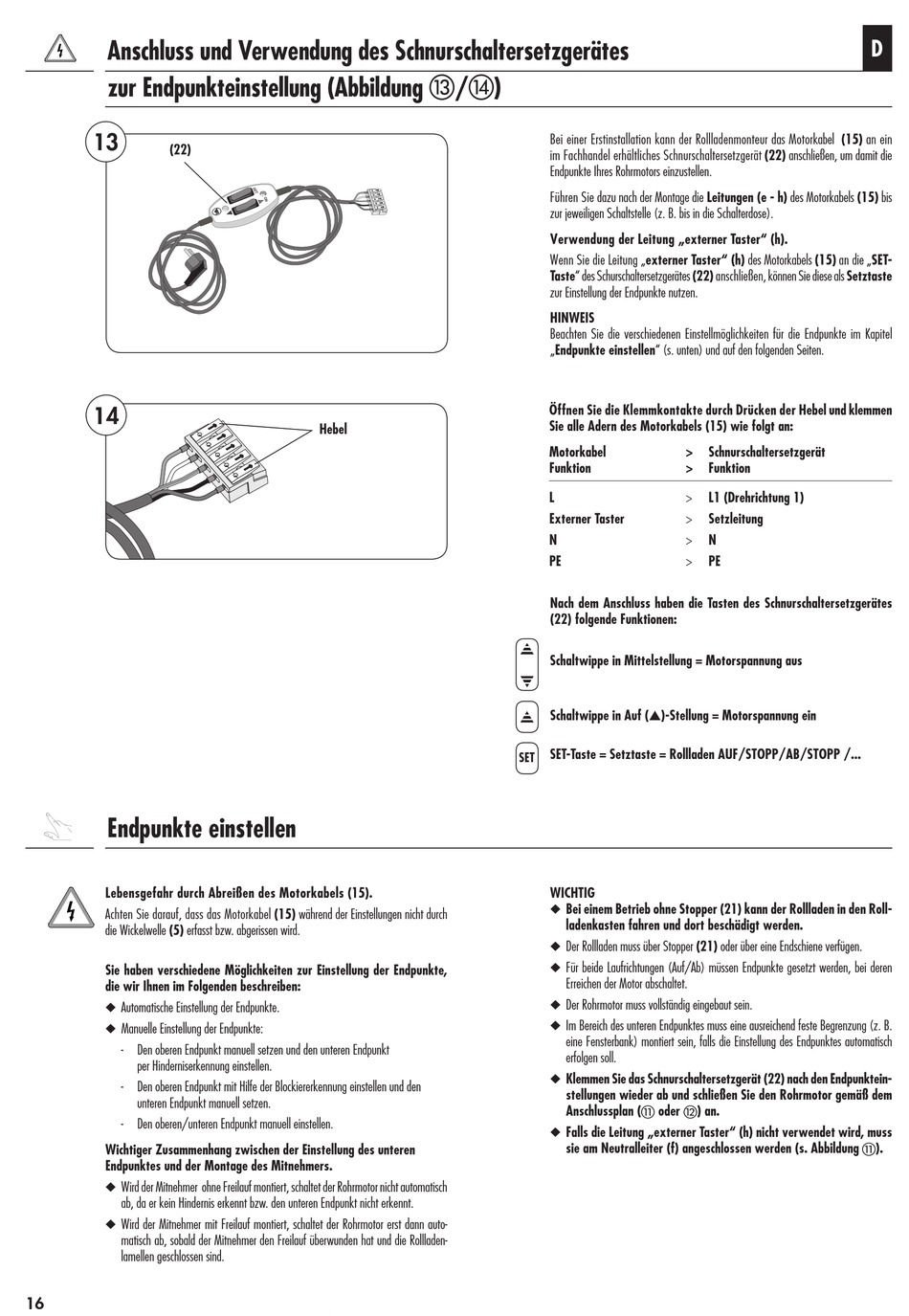

Anschluss und Verwendung des Schnurschaltersetzgerätes
zur Endpunkteinstellung (Abbildung m / n )
13
(22)
14
Endpunkte einstellen
Lebensgefahr durch Abreißen des Motorkabels (15).
Achten.Sie.darauf,.dass.das.Motorkabel.(15).während.der.Einstellungen.nicht.durch.
die.Wickelwelle.(5).erfasst.bzw..abgerissen.wird.
Sie haben verschiedene Möglichkeiten zur Einstellung der Endpunkte,
die wir Ihnen im Folgenden beschreiben:
. ◆ Automatische.Einstellung.der.Endpunkte.
. ◆ Manuelle.Einstellung.der.Endpunkte:
. -.. Den.oberen.Endpunkt.manuell.setzen.und.den.unteren.Endpunkt..
. . per.Hinderniserkennung.einstellen.
. -.. Den.oberen.Endpunkt.mit.Hilfe.der.Blockiererkennung.einstellen.und.den..
. . unteren.Endpunkt.manuell.setzen.
. -.. Den.oberen/unteren.Endpunkt.manuell.einstellen.
Wichtiger Zusammenhang zwischen der Einstellung des unteren
Endpunktes und der Montage des Mitnehmers.
. ◆ Wird.der.Mitnehmer..ohne.Freilauf.montiert,.schaltet.der.Rohrmotor.nicht.automatisch. .
. ab,.da.er.kein.Hindernis.erkennt.bzw..den.unteren.Endpunkt.nicht.erkennt.
. ◆ Wird.der.Mitnehmer.mit.Freilauf.montiert,.schaltet.der.Rohrmotor.erst.dann.auto-.
. matisch.ab,.sobald.der.Mitnehmer.den.Freilauf.überwunden.hat.und.die.Rollladen-.
. lamellen.geschlossen.sind.
16
Hebel
Bei.einer.Erstinstallation.kann.der.Rollladenmonteur.das.Motorkabel..(15).an.ein.
im.Fachhandel.erhältliches.Schnurschaltersetzgerät.(22).anschließen,.um.damit.die.
Endpunkte.Ihres.Rohrmotors.einzustellen..
Führen.Sie.dazu.nach.der.Montage.die.Leitungen (e - h).des.Motorkabels.(15).bis.
zur.jeweiligen.Schaltstelle.(z..B..bis.in.die.Schalterdose).
Verwendung der Leitung „externer Taster" (h).
Wenn.Sie.die.Leitung.„externer Taster" (h).des.Motorkabels.(15).an.die.„SET-
Taste".des.Schurschaltersetzgerätes.(22).anschließen,.können.Sie.diese.als.Setztaste.
zur.Einstellung.der.Endpunkte.nutzen...
HINWEIS
Beachten. Sie. die. verschiedenen. Einstellmöglichkeiten. für. die. Endpunkte. im. Kapitel.
„Endpunkte einstellen".(s..unten).und.auf.den.folgenden.Seiten.
Öffnen Sie die Klemmkontakte durch Drücken der Hebel und klemmen
Sie alle Adern des Motorkabels (15) wie folgt an:
Motorkabel > Schnurschaltersetzgerät
Funktion > Funktion
L. . >. L1 (Drehrichtung 1).
Externer Taster. >. Setzleitung
N. . >. N
PE. . >. PE
Nach dem Anschluss haben die Tasten des Schnurschaltersetzgerätes
(22) folgende Funktionen:
Schaltwippe in Mittelstellung = Motorspannung aus
Schaltwippe in Auf (s)-Stellung = Motorspannung ein
SET-Taste = Setztaste = Rollladen AUF/STOPP/AB/STOPP /...
SET
WICHTIG
◆ Bei einem Betrieb ohne Stopper (21) kann der Rollladen in den Roll-
ladenkasten fahren und dort beschädigt werden.
. ◆ Der.Rollladen.muss.über.Stopper.(21).oder.über.eine.Endschiene.verfügen.
. ◆ Für.beide.Laufrichtungen.(Auf/Ab).müssen.Endpunkte.gesetzt.werden,.bei.deren. .
. Erreichen.der.Motor.abschaltet.
. ◆ Der.Rohrmotor.muss.vollständig.eingebaut.sein.
. ◆ Im.Bereich.des.unteren.Endpunktes.muss.eine.ausreichend.feste.Begrenzung.(z..B.. .
. eine.Fensterbank).montiert.sein,.falls.die.Einstellung.des.Endpunktes.automatisch. .
. erfolgen.soll.
◆ Klemmen Sie das Schnurschaltersetzgerät (22) nach den Endpunktein-
stellungen wieder ab und schließen Sie den Rohrmotor gemäß dem
Anschlussplan (k oder l) an.
◆ Falls die Leitung „externer Taster" (h) nicht verwendet wird, muss
sie am Neutralleiter (f) angeschlossen werden (s. Abbildung.k).
