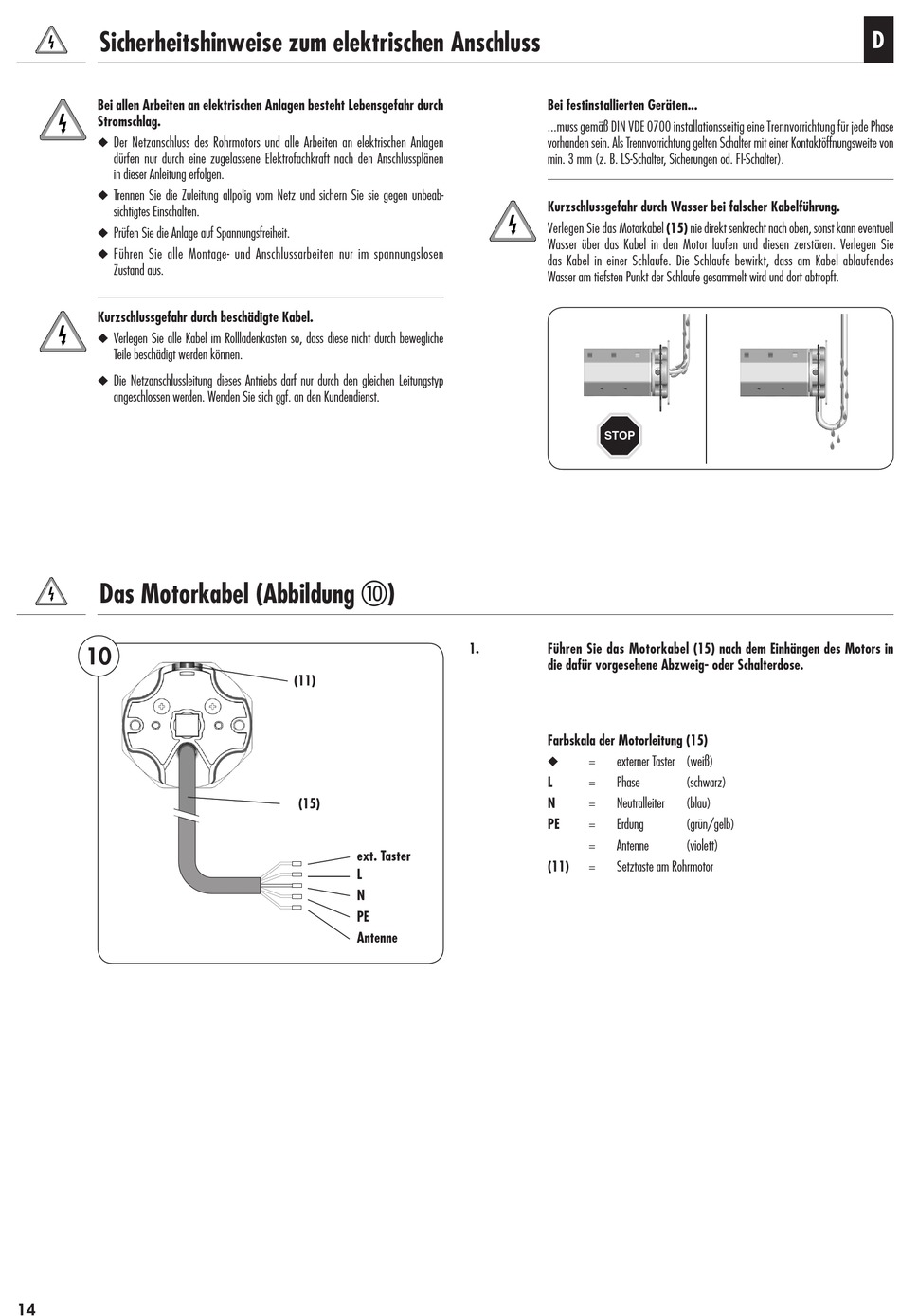

Sicherheitshinweise.zum.elektrischen.anschluss; Das Motorkabel (Abbildung J ) - RADEMACHER RolloTube I-line Funk Small Montageanleitung

Sicherheitshinweise zum elektrischen Anschluss
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch
Stromschlag.
. ◆ Der. Netzanschluss. des. Rohrmotors. und. alle. Arbeiten. an. elektrischen. Anlagen. .
. dürfen. nur. durch. eine. zugelassene. Elektrofachkraft. nach. den. Anschlussplänen. .
. in.dieser.Anleitung.erfolgen.
. ◆ Trennen. Sie. die. Zuleitung. allpolig. vom. Netz. und. sichern. Sie. sie. gegen. unbeab-.
. sichtigtes.Einschalten.
. ◆ Prüfen.Sie.die.Anlage.auf.Spannungsfreiheit.
. ◆ Führen. Sie. alle. Montage-. und. Anschlussarbeiten. nur. im. spannungslosen. .
. Zustand.aus.
Kurzschlussgefahr durch beschädigte Kabel.
. ◆ Verlegen.Sie.alle.Kabel.im.Rollladenkasten.so,.dass.diese.nicht.durch.bewegliche. .
. Teile.beschädigt.werden.können.
◆. Die. Netzanschlussleitung. dieses. Antriebs. darf. nur. durch. den. gleichen. Leitungstyp.
. angeschlossen.werden..Wenden.Sie.sich.ggf..an.den.Kundendienst.
Das Motorkabel (Abbildung j )
10
14
(11)
(15)
ext. Taster
L
N
PE
Antenne
Bei festinstallierten Geräten...
...muss.gemäß.DIN.VDE.0700.installationsseitig.eine.Trennvorrichtung.für.jede.Phase.
vorhanden.sein..Als.Trennvorrichtung.gelten.Schalter.mit.einer.Kontaktöffnungsweite.von.
min..3.mm.(z..B..LS-Schalter,.Sicherungen.od..FI-Schalter).
Kurzschlussgefahr durch Wasser bei falscher Kabelführung.
Verlegen.Sie.das.Motorkabel.(15).nie.direkt.senkrecht.nach.oben,.sonst.kann.eventuell.
Wasser. über. das. Kabel. in. den. Motor. laufen. und. diesen. zerstören.. Verlegen. Sie.
das. Kabel. in. einer. Schlaufe.. Die. Schlaufe. bewirkt,. dass. am. Kabel. ablaufendes. .
Wasser.am.tiefsten.Punkt.der.Schlaufe.gesammelt.wird.und.dort.abtropft.
STOP
1. Führen Sie das Motorkabel (15) nach dem Einhängen des Motors in
die dafür vorgesehene Abzweig- oder Schalterdose.
Farbskala der Motorleitung (15)
◆. . =. externer.Taster.. (weiß)
L. .
=. Phase.
N. .
=. Neutralleiter..
PE. .
=. Erdung..
=. Antenne.
(11).. =..
Setztaste.am.Rohrmotor
(schwarz)
(blau)
(grün/gelb)
(violett)
D
