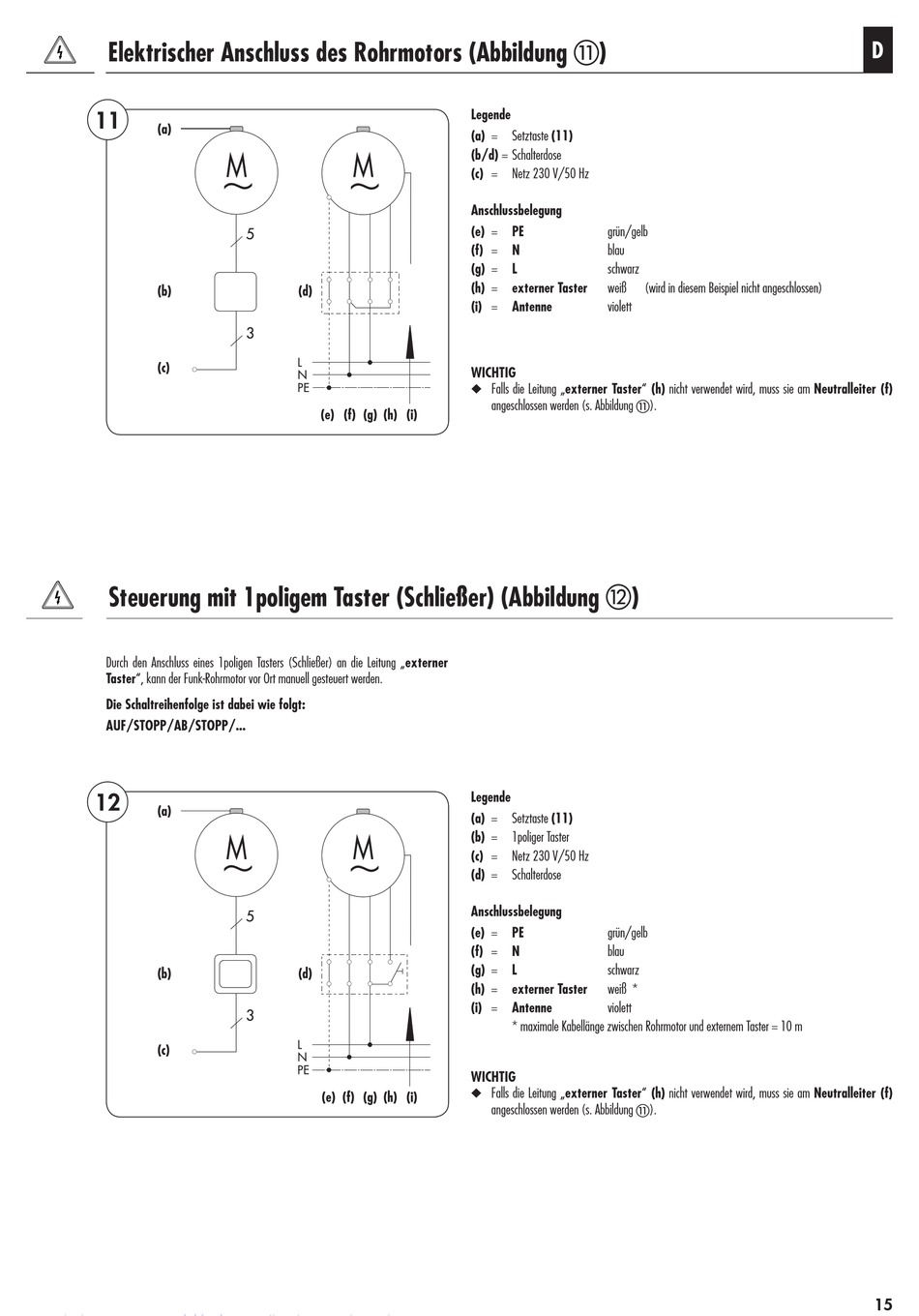

Elektrischer Anschluss des Rohrmotors (Abbildung k )
11
(a)
(b)
(c)
Steuerung mit 1poligem Taster (Schließer) (Abbildung l )
Durch. den. Anschluss. eines. 1poligen. Tasters. (Schließer). an. die. Leitung. „externer
Taster",.kann.der.Funk-Rohrmotor.vor.Ort.manuell.gesteuert.werden..
Die Schaltreihenfolge ist dabei wie folgt:
AUF/STOPP/AB/STOPP/...
12
(a)
(b)
(c)
Legende
(a) .=. Setztaste.(11)
(b/d) =.Schalterdose
(c) . =. Netz.230.V/50.Hz
Anschlussbelegung
(e) .. = PE.
(f) ..=. N.
(g) .. = . L.
(h) .. = . externer Taster..
(d)
(i) ..=. Antenne .
WICHTIG
. ◆ Falls.die.Leitung.„externer Taster" (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).
.
(e) (f) (g) (h) (i)
Legende
(a) .=. Setztaste.(11)
(b) .. = . 1poliger.Taster
(c) . =. Netz.230.V/50.Hz
(d) .. = . Schalterdose
Anschlussbelegung
(e) .. = PE.
(f) ..=. N.
(g) .. = . L.
(d)
(h) .. = . externer Taster..
(i) ..=. Antenne.
.
WICHTIG
. ◆ Falls.die.Leitung.„externer Taster" (h).nicht.verwendet.wird,.muss.sie.am.Neutralleiter (f).
(e) (f) (g) (h) (i)
.
grün/gelb
blau
schwarz
weiß.. (wird.in.diesem.Beispiel.nicht.angeschlossen)
violett
angeschlossen.werden.(s..Abbildung.k).
grün/gelb
blau
schwarz
weiß..*
violett
. *.maximale.Kabellänge.zwischen.Rohrmotor.und.externem.Taster.=.10.m
angeschlossen.werden.(s..Abbildung.k).
