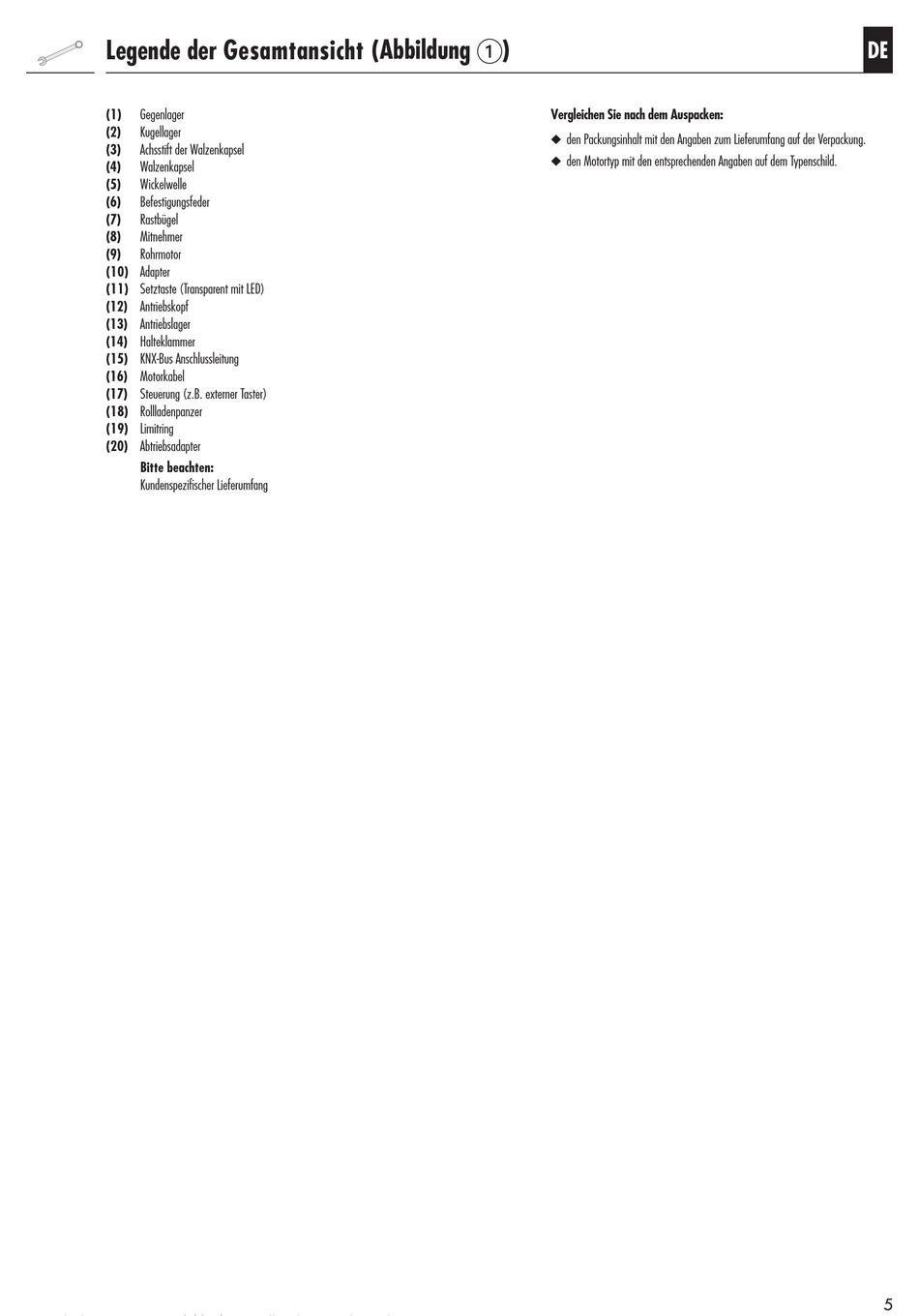

Legende der Gesamtansicht ( Abbildung )
(1)
Gegenlager
(2)
Kugellager
(3)
Achsstift der Walzenkapsel
(4)
Walzenkapsel
(5)
Wickelwelle
(6)
Befestigungsfeder
(7)
Rastbügel
(8)
Mitnehmer
(9)
Rohrmotor
(10) Adapter
(11) Setztaste (Transparent mit LED)
(12) Antriebskopf
(13) Antriebslager
(14) Halteklammer
(15) KNX-Bus Anschlussleitung
(16) Motorkabel
(17) Steuerung (z.B. externer Taster)
(18) Rollladenpanzer
(19) Limitring
(20) Abtriebsadapter
Bitte beachten:
Kundenspezifischer Lieferumfang
Vergleichen Sie nach dem Auspacken:
◆ den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung.
◆ den Motortyp mit den entsprechenden Angaben auf dem Typenschild.
DE
5
