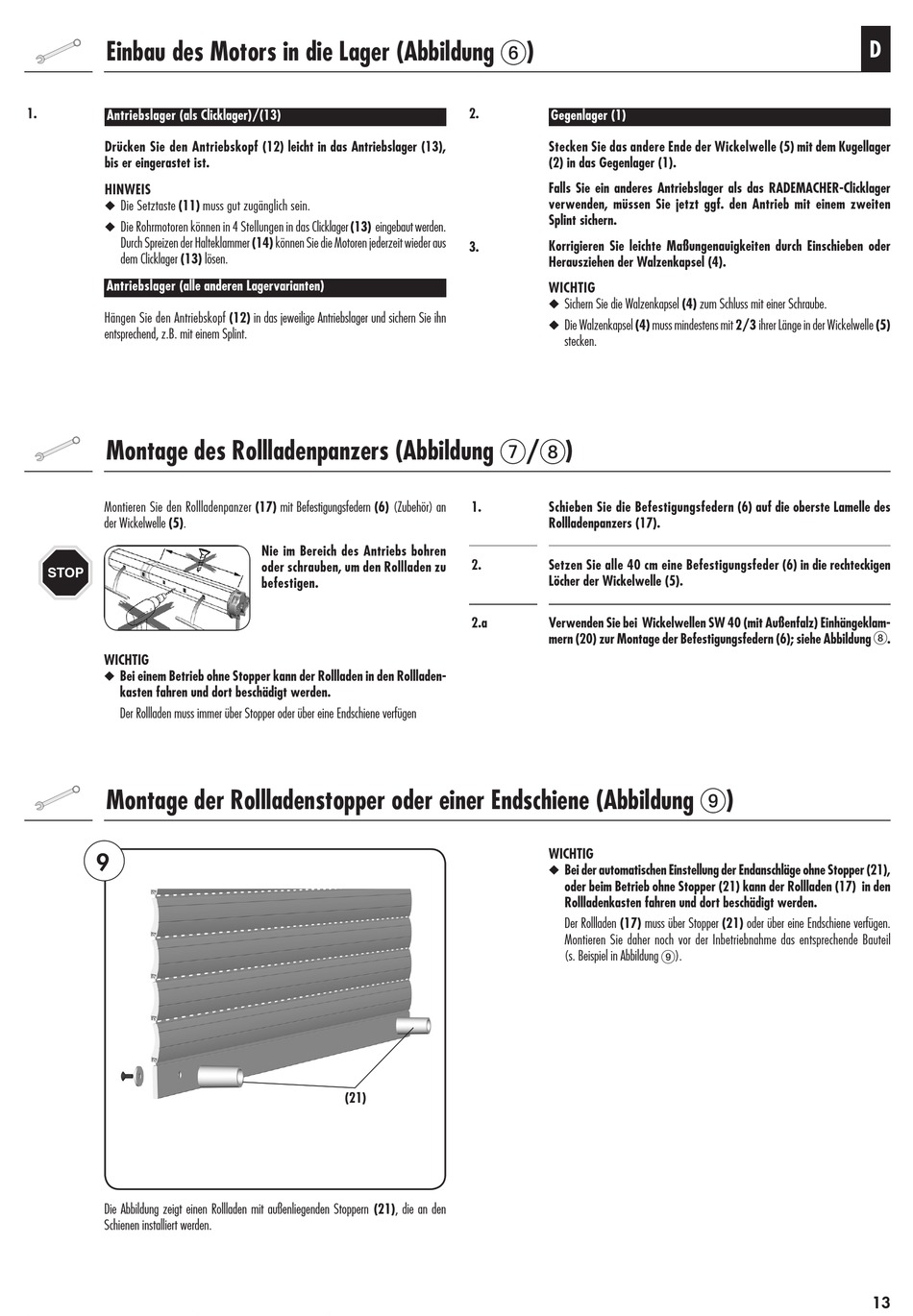

Einbau Des Motors In Die Lager (Abbildung  ); Montage Des Rollladenpanzers (Abbildung  / 8 ); Montage Der Rollladenstopper Oder Einer Endschiene (Abbildung 9 ) - RADEMACHER RolloTube I-line Funk Small Montageanleitung

Einbau des Motors in die Lager (Abbildung  )
1.
Antriebslager (als Clicklager)/(13)
Drücken Sie den Antriebskopf (12) leicht in das Antriebslager (13),
bis er eingerastet ist.
HINWEIS
. ◆ Die.Setztaste.(11).muss.gut.zugänglich.sein.
. ◆ Die.Rohrmotoren.können.in.4.Stellungen.in.das.Clicklager.(13)..eingebaut.werden..
. Durch.Spreizen.der.Halteklammer.(14).können.Sie.die.Motoren.jederzeit.wieder.aus.
. dem.Clicklager.(13).lösen.
Antriebslager (alle anderen Lagervarianten)
Hängen.Sie.den.Antriebskopf.(12).in.das.jeweilige.Antriebslager.und.sichern.Sie.ihn.
entsprechend,.z.B..mit.einem.Splint.
Montage des Rollladenpanzers (Abbildung  / 8 )
Montieren.Sie.den.Rollladenpanzer.(17).mit.Befestigungsfedern.(6) (Zubehör).an.
der.Wickelwelle.(5).
STOP
WICHTIG
◆ Bei einem Betrieb ohne Stopper kann der Rollladen in den Rollladen-
kasten fahren und dort beschädigt werden.
. Der.Rollladen.muss.immer.über.Stopper.oder.über.eine.Endschiene.verfügen
Montage der Rollladenstopper oder einer Endschiene (Abbildung 9 )
9
Die.Abbildung.zeigt.einen.Rollladen.mit.außenliegenden.Stoppern (21),.die.an.den.
Schienen.installiert.werden..
Nie im Bereich des Antriebs bohren
oder schrauben, um den Rollladen zu
befestigen.
(21)
2.
Gegenlager (1)
Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugellager
(2) in das Gegenlager (1).
Falls Sie ein anderes Antriebslager als das RADEMACHER-Clicklager
verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten
Splint sichern.
3. Korrigieren Sie leichte Maßungenauigkeiten durch Einschieben oder
Herausziehen der Walzenkapsel (4).
WICHTIG
. ◆ Sichern.Sie.die.Walzenkapsel.(4).zum.Schluss.mit.einer.Schraube.
. ◆ Die.Walzenkapsel.(4).muss.mindestens.mit.2/3 ihrer.Länge.in.der.Wickelwelle.(5).
. stecken.
1. Schieben Sie die Befestigungsfedern (6) auf die oberste Lamelle des
Rollladenpanzers (17).
2. Setzen Sie alle 40 cm eine Befestigungsfeder (6) in die rechteckigen
Löcher der Wickelwelle (5).
2.a Verwenden Sie bei Wickelwellen SW 40 (mit Außenfalz) Einhängeklam-
mern (20) zur Montage der Befestigungsfedern (6); siehe Abbildung 8 .
WICHTIG
◆ Bei der automatischen Einstellung der Endanschläge ohne Stopper (21),
oder beim Betrieb ohne Stopper (21) kann der Rollladen (17) in den
Rollladenkasten fahren und dort beschädigt werden.
. Der.Rollladen.(17).muss.über.Stopper.(21).oder.über.eine.Endschiene.verfügen..
. Montieren. Sie. daher. noch. vor. der. Inbetriebnahme. das. entsprechende. Bauteil. .
. (s..Beispiel.in.Abbildung.9).
D
13
