RADEMACHER RolloTube S-line DuoFern Kurzanleitung Zur Montage- Und Erstinbetriebnahme

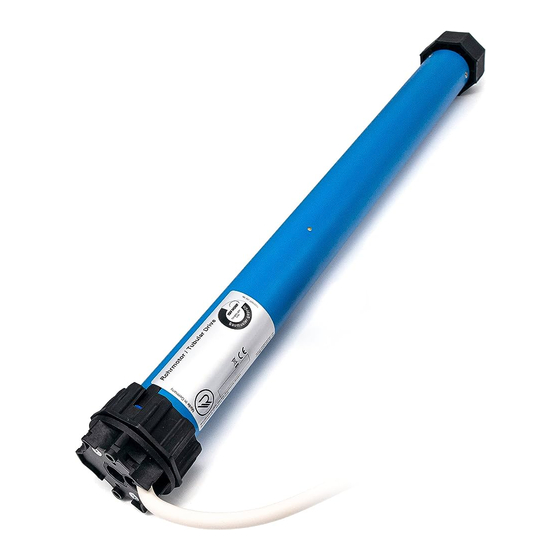

RolloTube S-line DuoFern
Kurzanleitung zur Montage- und Erstinbetriebnahme
Lebensgefahr durch Stromschlag bei Berührung von
elektrischen Komponenten.
◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an
elektrischen Anlagen dürfen nur durch eine zugelassene
Elektrofachkraft erfolgen.
◆ Führen Sie alle Montage- und Anschlussarbeiten nur im
spannungslosen Zustand aus.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern
Sie sie gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
Bedingungen für die korrekte Ausführung der
folgenden Funktion:
Selbstlernender Betrieb:
◆ Stopper oder Endschiene auf der letzten Lamelle.
◆ Der Mitnehmer muss mit Freilauf montiert werden. Dabei
sind sowohl Befestigungsfedern als auch Wellenverbinder
möglich.
◆ Wird der Mitnehmer ohne Freilauf montiert, sind starre
Wellenverbinder zur Montage des Rollladens erforderlich.
Hinderniserkennung und Fliegengittertür-Schutz:
◆ Der Mitnehmer muss mit Freilauf montiert werden.
Behanglängenausgleich:
◆ Der obere Endpunkt muss automatisch erlernt werden.
Die Setztaste am Motorkopf kurz Drücken bis
der Motor kurz anruckt. Sie haben nun 120 Sek.
Zeit den Anmeldemodus eines DuoFern Geräts
zu aktivieren.
Bitte beachten Sie dazu die Bedienungsanlei-
tung des DuoFern Geräts oder die Anmeldema-
trix im Service-Bereich auf unserer Internetseite.
Die RolloTube S-line DuoFern Rohrmotoren sind selbstler-
nende Motoren mit Sanftanschlag an beiden Endpositionen.
Dadurch entfällt die Einstellung von Endpunkten oder eine
Lernfahrt.
1.
Schalten Sie die Netzspannung ein. Der RolloTube S-line
DuoFern ist sofort betriebsbereit.
2.
Fahren Sie den Rollladen auf und ab.
t
▲
Die Endpositionen für den Sanftanschlag wer-
den automatisch während der ersten Fahr-
zyklen gelernt.
3.
Kontrollieren Sie anschließend die Laufrichtung, falls der
RolloTube S-line DuoFern mit einem Schalter oder Taster
bedient wird. Tauschen Sie bei falscher Laufrichtung die
Leitungen für die Drehrichtung.
GEFAHR!
Beispielanschluss mit Rollladenschalter/-taster
Setztaste
Verbinden Sie das Motorkabel per Stecker mit
dem beiliegenden Anschlusskabel (2,5 m) und
führen Sie den Anschluss gemäß der folgen-
den Adernbelegung durch.
grün/gelb (a) = PE Schutzleiter
blau (b) = N
grau (c) = L
schwarz (d) = Laufrichtung 1 *
braun (e) = Laufrichtung 2 *
* Die schwarze und die braune Ader (Laufrichtung 1 und 2) werden
für den Funkbetrieb nicht benötigt und daher nicht angeschlossen.
Bei geöffnetem Rollladenkasten besteht Verletzungsge-
fahr durch Quetschen der Hand.
◆ Greifen Sie nie bei laufendem Motor in den Bereich
der Wickelwelle.
Bitte lesen Sie die ausführliche Bedienungsanleitung des
RolloTube S-line DuoFern vollständig durch und beachten
Sie alle Sicherheits- und Montagehinweise, bevor Sie mit
den Arbeiten beginnen.
ACHTUNG!
Ohne Stopper oder Endschie-
ne kann der Rollladen in den
Rollladenkasten fahren und
beschädigt werden.
◆ Montieren Sie immer zwei
Stopper oder eine Endschiene
an die unterste Lamelle des
Rollladens.
Neutralleiter
Dauerphase
Erstinstallation
Bei einer Erstinstallation kann der Rollladenmonteur die Ein-
stellung der Endpunkte mit Hilfe der Setztaste am Motor
oder mit einem im Fachhandel erhältlichen Universal-Ein-
stellkabel vornehmen, siehe Bedienungsanleitung des
RolloTube S-line DuoFern.
Universal-Einstellkabel
2 3
1
VORSICHT!
Stopper
Setztaste
Rollladen-
5
schalter/-taster
a b c d
3
L
230 V ~
N
50 Hz
PE
Anschlussbelegung:
Der Anschluss des Universal-Einstell-
kabels erfolgt farbgleich zum Motor-
Anschlusskabel des RolloTube S-line
DuoFern, siehe oben.
Tastenbelegung:
Taste 1 = Laufrichtung 1 / 2
Taste 2 = Setztaste
Taste 3 = Dauerphase
VBD 694-3 (01.20)
