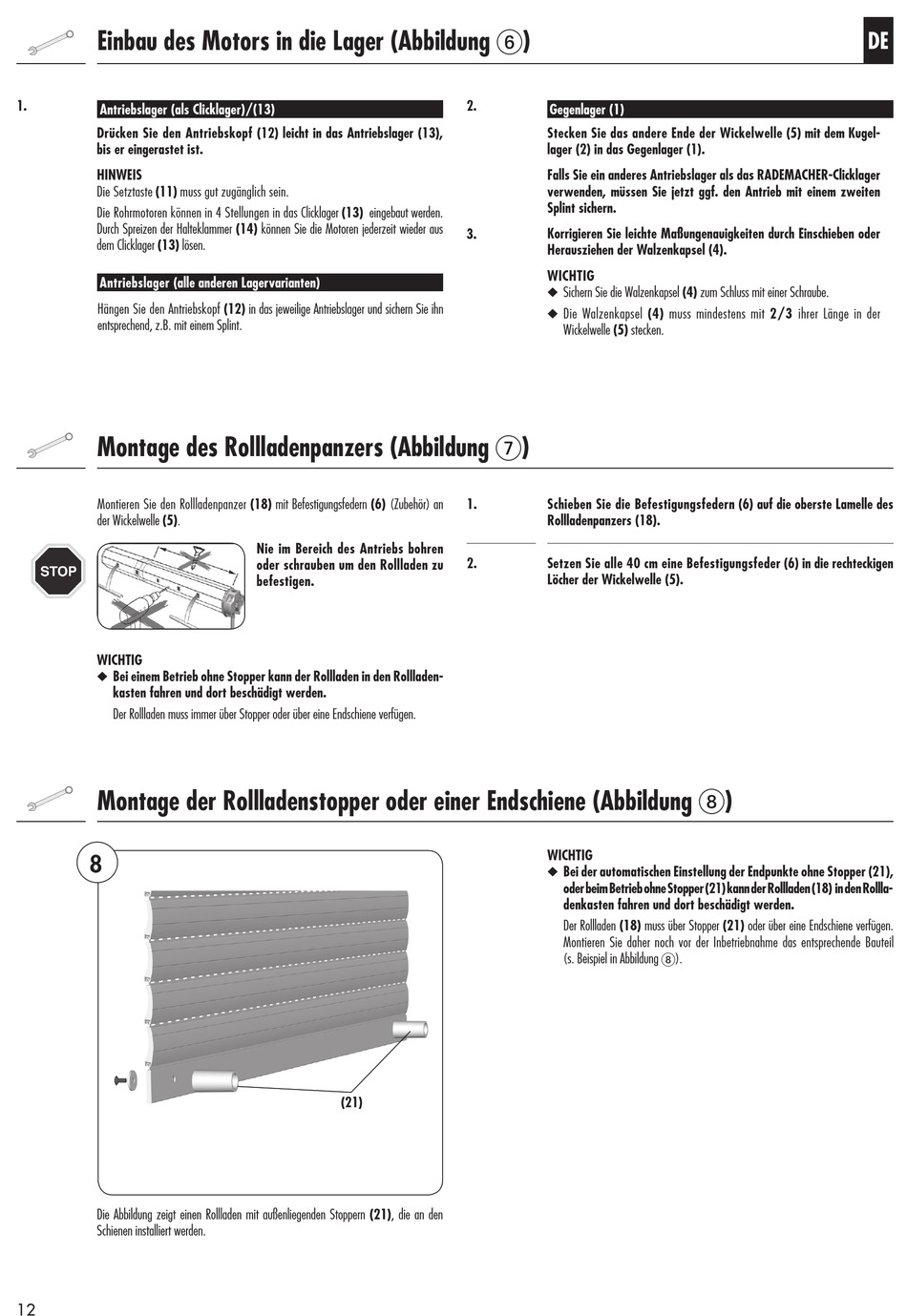

Einbau des Motors in die Lager (Abbildung  )
1.
Antriebslager (als Clicklager)/(13)
Drücken Sie den Antriebskopf (12) leicht in das Antriebslager (13),
bis er eingerastet ist.
HINWEIS
Die Setztaste (11) muss gut zugänglich sein.
Die Rohrmotoren können in 4 Stellungen in das Clicklager (13) eingebaut werden.
Durch Spreizen der Halteklammer (14) können Sie die Motoren jederzeit wieder aus
dem Clicklager (13) lösen.
Antriebslager (alle anderen Lagervarianten)
Hängen Sie den Antriebskopf (12) in das jeweilige Antriebslager und sichern Sie ihn
entsprechend, z.B. mit einem Splint.
Montage des Rollladenpanzers (Abbildung  )
Montieren Sie den Rollladenpanzer (18) mit Befestigungsfedern (6) (Zubehör) an
der Wickelwelle (5).
WICHTIG
◆ Bei einem Betrieb ohne Stopper kann der Rollladen in den Rollladen-
kasten fahren und dort beschädigt werden.
Der Rollladen muss immer über Stopper oder über eine Endschiene verfügen.

Montage der Rollladenstopper oder einer Endschiene (Abbildung 8 )

8
Die Abbildung zeigt einen Rollladen mit außenliegenden Stoppern (21), die an den
Schienen installiert werden.
12
Nie im Bereich des Antriebs bohren
oder schrauben um den Rollladen zu
befestigen.
(21)
2.
Gegenlager (1)
Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugel-
lager (2) in das Gegenlager (1).
Falls Sie ein anderes Antriebslager als das RADEMACHER-Clicklager
verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten
Splint sichern.
3. Korrigieren Sie leichte Maßungenauigkeiten durch Einschieben oder
Herausziehen der Walzenkapsel (4).
WICHTIG
◆ Sichern Sie die Walzenkapsel (4) zum Schluss mit einer Schraube.
◆ Die Walzenkapsel (4) muss mindestens mit 2/3 ihrer Länge in der
Wickelwelle (5) stecken.
1. Schieben Sie die Befestigungsfedern (6) auf die oberste Lamelle des
Rollladenpanzers (18).
2. Setzen Sie alle 40 cm eine Befestigungsfeder (6) in die rechteckigen
Löcher der Wickelwelle (5).
WICHTIG
◆ Bei der automatischen Einstellung der Endpunkte ohne Stopper (21),
oder beim Betrieb ohne Stopper (21) kann der Rollladen (18) in den Rollla-
denkasten fahren und dort beschädigt werden.
Der Rollladen (18) muss über Stopper (21) oder über eine Endschiene verfügen.
Montieren Sie daher noch vor der Inbetriebnahme das entsprechende Bauteil
(s. Beispiel in Abbildung 8).
