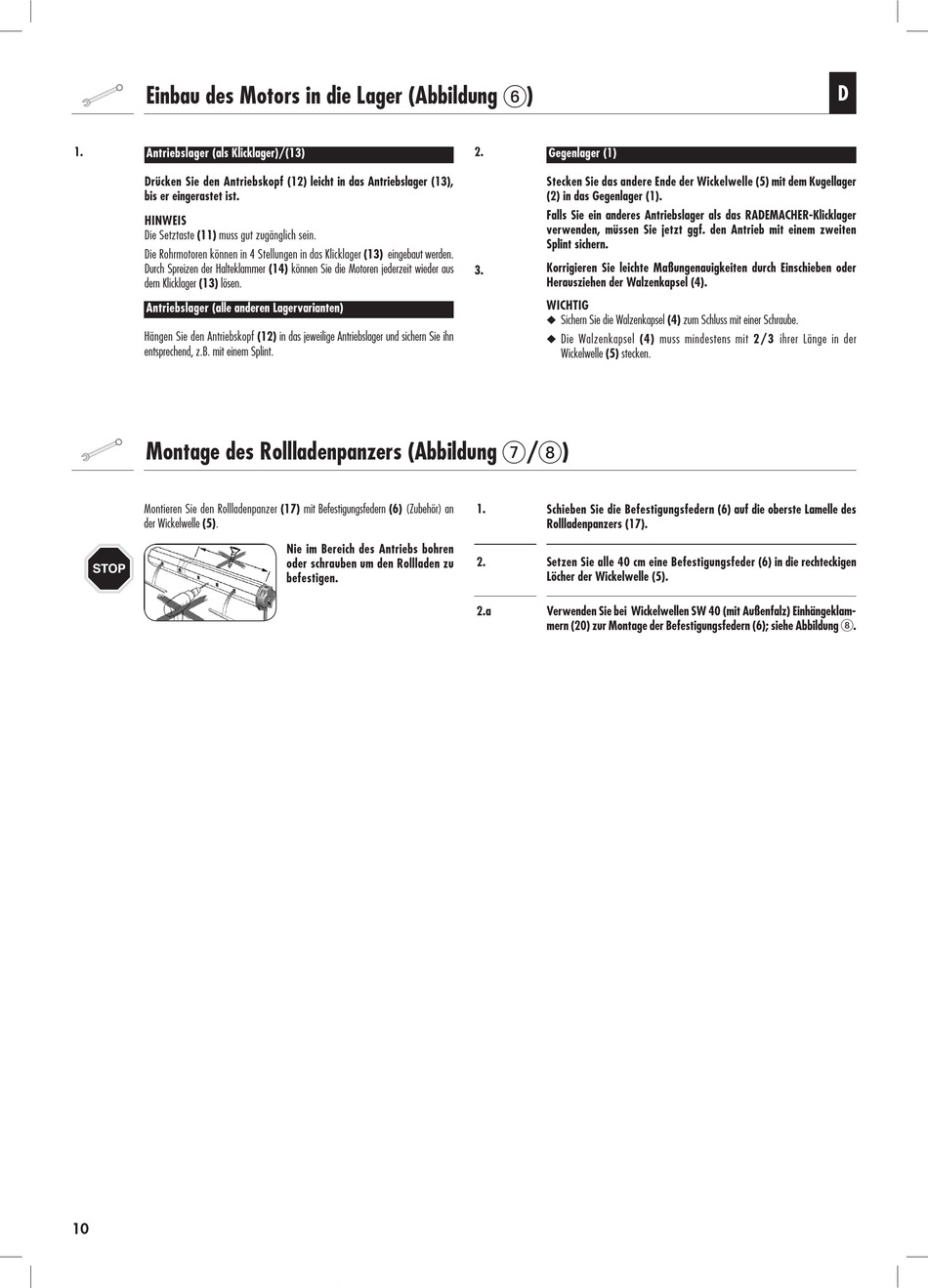

Einbau des Motors in die Lager (Abbildung  )
1.
Antriebslager (als Klicklager)/(13)
Drücken Sie den Antriebskopf (12) leicht in das Antriebslager (13),
bis er eingerastet ist.
HINWEIS
Die Setztaste (11) muss gut zugänglich sein.
Die Rohrmotoren können in 4 Stellungen in das Klicklager (13) eingebaut werden.
Durch Spreizen der Halteklammer (14) können Sie die Motoren jederzeit wieder aus
dem Klicklager (13) lösen.
Antriebslager (alle anderen Lagervarianten)
Hängen Sie den Antriebskopf (12) in das jeweilige Antriebslager und sichern Sie ihn
entsprechend, z.B. mit einem Splint.
Montage des Rollladenpanzers (Abbildung  /  )
Montieren Sie den Rollladenpanzer (17) mit Befestigungsfedern (6) (Zubehör) an
der Wickelwelle (5).
STOP
10
Nie im Bereich des Antriebs bohren
oder schrauben um den Rollladen zu
befestigen.
2.
gegenlager (1)
Stecken Sie das andere Ende der Wickelwelle (5) mit dem Kugellager
(2) in das gegenlager (1).
Falls Sie ein anderes Antriebslager als das RADEMACHER-Klicklager
verwenden, müssen Sie jetzt ggf. den Antrieb mit einem zweiten
Splint sichern.
Korrigieren Sie leichte Maßungenauigkeiten durch Einschieben oder
3.
Herausziehen der Walzenkapsel (4).
WICHtIg
◆ Sichern Sie die Walzenkapsel (4) zum Schluss mit einer Schraube.
◆ Die Walzenkapsel (4) muss mindestens mit 2/3 ihrer Länge in der
Wickelwelle (5) stecken.
1. Schieben Sie die Befestigungsfedern (6) auf die oberste Lamelle des
Rollladenpanzers (17).
2. Setzen Sie alle 40 cm eine Befestigungsfeder (6) in die rechteckigen
Löcher der Wickelwelle (5).
2.a Verwenden Sie bei Wickelwellen SW 40 (mit Außenfalz) Einhängeklam-
mern (20) zur Montage der Befestigungsfedern (6); siehe Abbildung  .
D
