MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

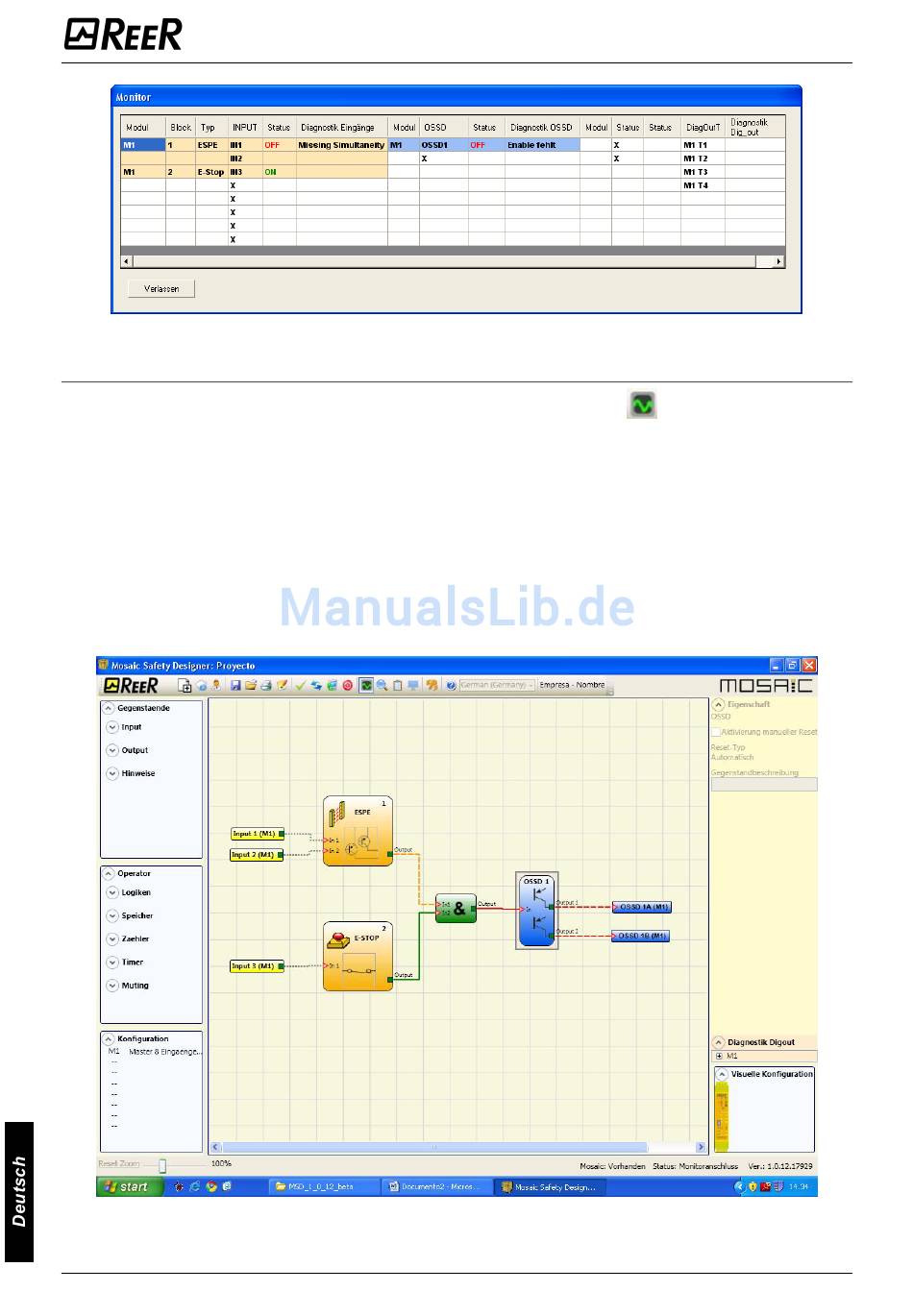

Abbildung 44 - Monitor Textlich
MONITOR (Status der I/O in Echtzeit - Grafik)
Um die Funktion MONITOR zu aktivieren/deaktivieren, das Symbol
verwenden.
(Kennwort Ebene 1 ausreichend).
Die Farbe des Links (
) die Diagnose-Ansicht können Sie (in Echtzeit) mit:
Abbildung 45
ROT = AUS
GRÜN = ON
GESTRICHELTE ORANGE = Externen Anschlussfalschen
GESTRICHELTE ROT = Bis zu ermöglichen (z.b. RESTART)
Platzieren Sie den Mauszeiger über den Link, die Diagnose-Ansicht können Sie sehen.
Abbildung 45 - Monitor Grafik
66
8540780 • 30 Juli 2013 • Rev.18
