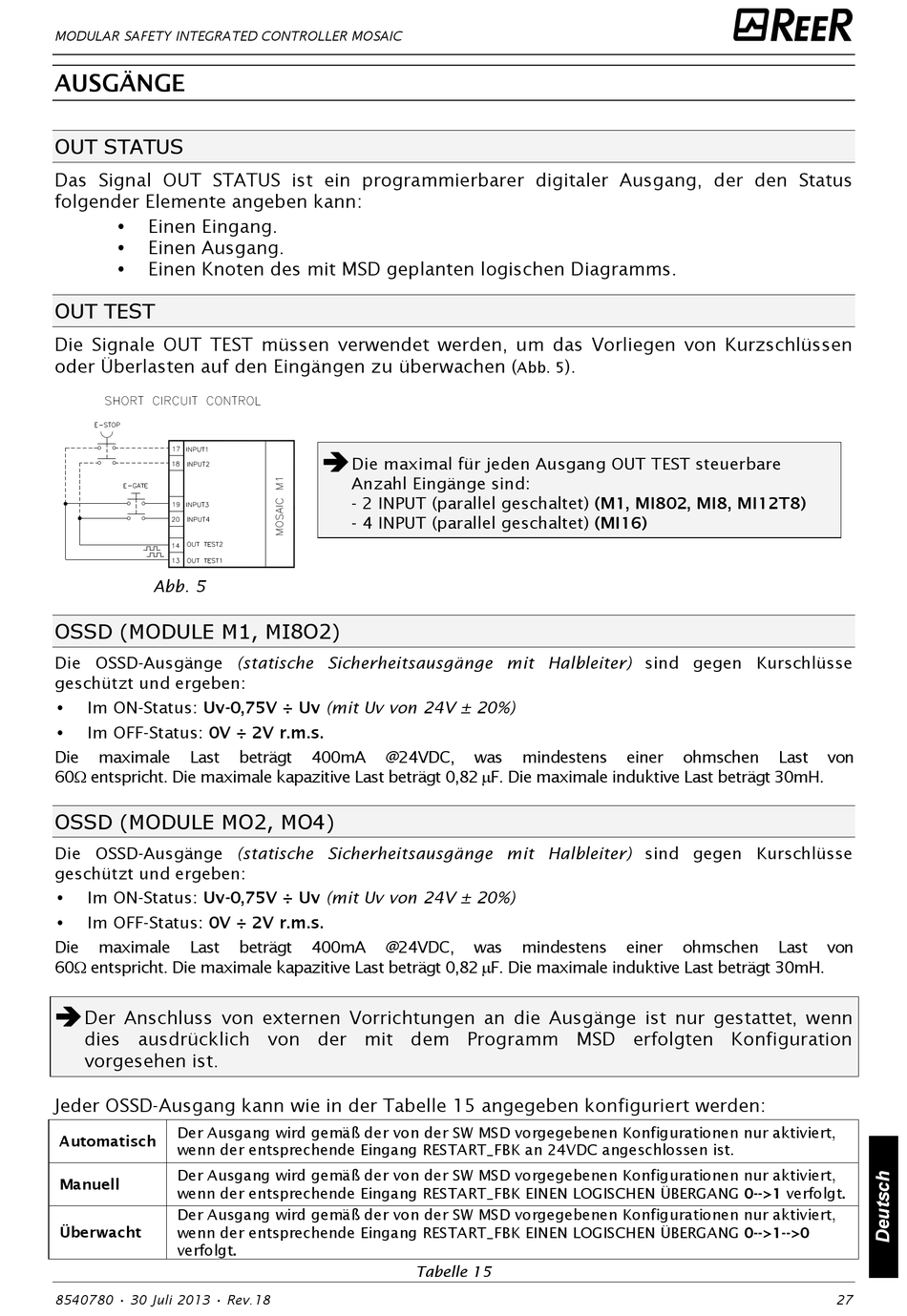

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
AUSGÄNGE
OUT STATUS
Das Signal OUT STATUS ist ein programmierbarer digitaler Ausgang, der den Status
folgender Elemente angeben kann:
•
Einen Eingang.
•
Einen Ausgang.
•
Einen Knoten des mit MSD geplanten logischen Diagramms.
OUT TEST
Die Signale OUT TEST müssen verwendet werden, um das Vorliegen von Kurzschlüssen
oder Überlasten auf den Eingängen zu überwachen (
Abb. 5
OSSD (MODULE M1, MI8O2)
Die OSSD-Ausgänge (statische Sicherheitsausgänge mit Halbleiter) sind gegen Kurschlüsse
geschützt und ergeben:
•
Im ON-Status: Uv-0,75V ÷ Uv (mit Uv von 24V ± 20%)
•
Im OFF-Status: 0V ÷ 2V r.m.s.
Die
maximale
Last
60 entspricht. Die maximale kapazitive Last beträgt 0,82 F. Die maximale induktive Last beträgt 30mH.
OSSD (MODULE MO2, MO4)
Die OSSD-Ausgänge (statische Sicherheitsausgänge mit Halbleiter) sind gegen Kurschlüsse
geschützt und ergeben:
•
Im ON-Status: Uv-0,75V ÷ Uv (mit Uv von 24V ± 20%)
•
Im OFF-Status: 0V ÷ 2V r.m.s.
Die
maximale
Last
60 entspricht. Die maximale kapazitive Last beträgt 0,82 F. Die maximale induktive Last beträgt 30mH.
Der Anschluss von externen Vorrichtungen an die Ausgänge ist nur gestattet, wenn
dies ausdrücklich von der mit dem Programm MSD erfolgten Konfiguration
vorgesehen ist.
Jeder OSSD-Ausgang kann wie in der Tabelle 15 angegeben konfiguriert werden:
Der Ausgang wird gemäß der von der SW MSD vorgegebenen Konfigurationen nur aktiviert,
Automatisch
wenn der entsprechende Eingang RESTART_FBK an 24VDC angeschlossen ist.
Der Ausgang wird gemäß der von der SW MSD vorgegebenen Konfigurationen nur aktiviert,
Manuell
wenn der entsprechende Eingang RESTART_FBK EINEN LOGISCHEN ÜBERGANG 0-->1 verfolgt.
Der Ausgang wird gemäß der von der SW MSD vorgegebenen Konfigurationen nur aktiviert,
Überwacht
wenn der entsprechende Eingang RESTART_FBK EINEN LOGISCHEN ÜBERGANG 0-->1-->0
verfolgt.
8540780 • 30 Juli 2013 • Rev.18
Die maximal für jeden Ausgang OUT TEST steuerbare
Anzahl Eingänge sind:
- 2 INPUT (parallel geschaltet) (M1, MI802, MI8, MI12T8)
- 4 INPUT (parallel geschaltet) (MI16)
beträgt
400mA
@24VDC,
beträgt
400mA
@24VDC,
).
Abb. 5
was
mindestens
was
mindestens
Tabelle 15
einer
ohmschen
Last
einer
ohmschen
Last
von
von
27
