MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

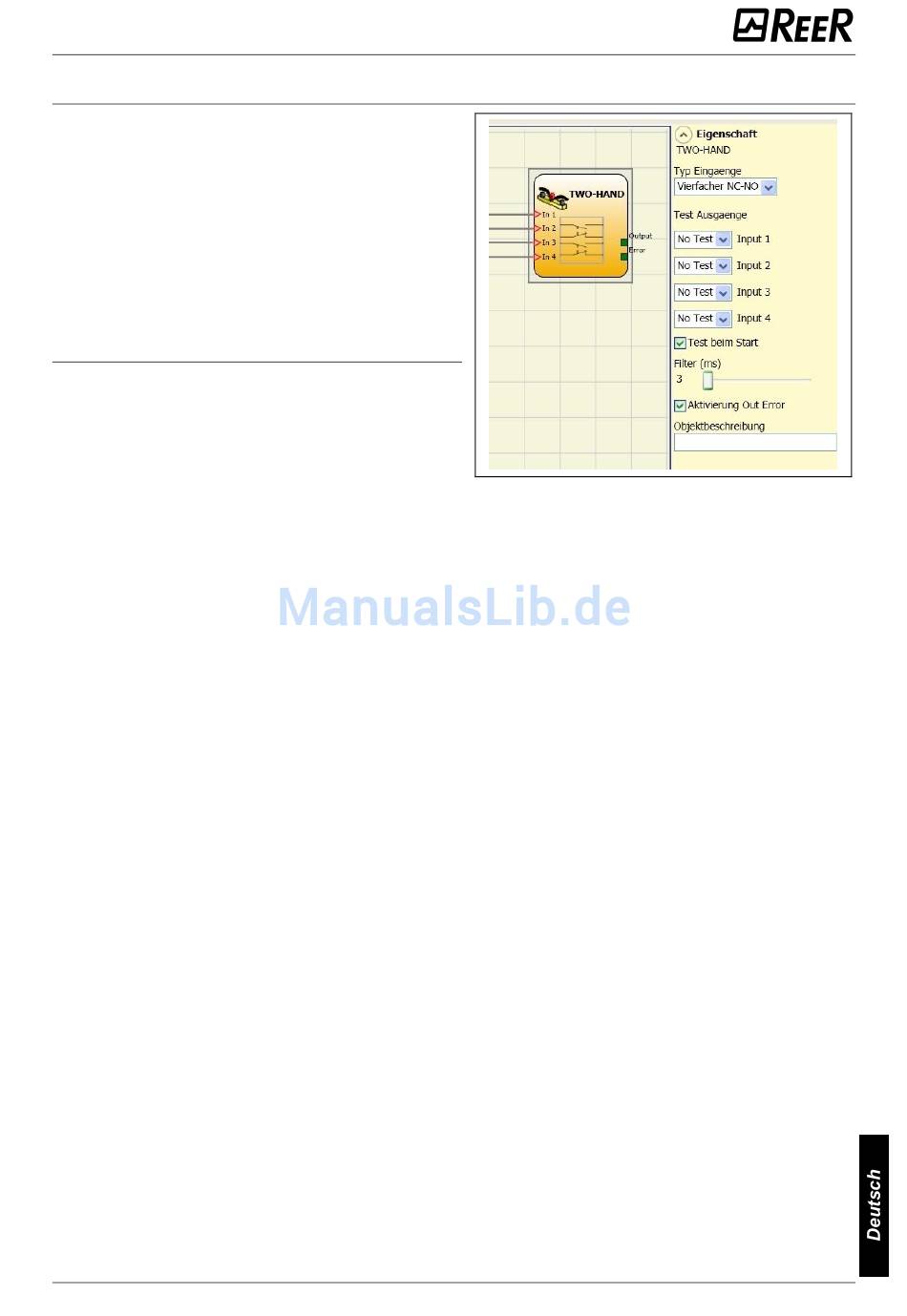

TWO-HAND (Zweihandsteuerung)
Der funktionelle Block TWO-HAND überprüft
den
Status
der
Zweihandsteuerungsvorrichtung. Sollte
gleichzeitiges Betätigen (innerhalb von max.
500 msec) der beiden Tasten erfolgen, ist der
Ausgang OUTPUT 1 (TRUE) und dieser Status
dauert bis zum Loslassen der Tasten an.
Andernfalls bleibt der Ausgang 0 (FALSE)
Die Parameter
Eingangstypen:
Doppelter NO – Gestattet den Anschluss
-
von Zweihandsteuerungen, die aus
einem Arbeitskontakt für jede der
beiden Tasten bestehen (EN 574 III A)
Doppelter NO-NC – Gestattet den Anschluss von Zweihandsteuerungen, die aus
-
einem doppelten Arbeits-/Ruhekontakt für jede der beiden Tasten bestehen
.
(EN 574 III C)
Ausgänge Test: Gestattet es auszuwählen, welche Signale des Testausgangs an die
Zweihandsteuerung übertragen werden sollen.
Diese zusätzliche Kontrolle gestattet das Finden und Verwalten eventueller Kurzschlüsse
zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die Ausgangssignale
der Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen
Bauteils (Zweihandsteuerung). Dieser Test erfordert das Betätigen und Loslassen
(innerhalb der max. Gleichzeitigkeit von 500 msec) der beiden Tasten, um eine komplette
Funktionsprüfung durchzuführen und den Output-Ausgang zu aktivieren. Diese Kontrolle
wird nur beim Start der Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Zweihandsteuerung kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.
8540780 • 30 Juli 2013 • Rev.18
Eingänge
Inx
einer
ein
.
81
