SONDERANWENDUNGEN
Verzögerter Ausgang mit manuellem Betrieb
Sollte es erforderlich sein, über zwei Ausgänge zu verfügen, von denen der zweite
verzögert ist (im MANUELLEN Betrieb), den folgenden Plan verwenden:
C

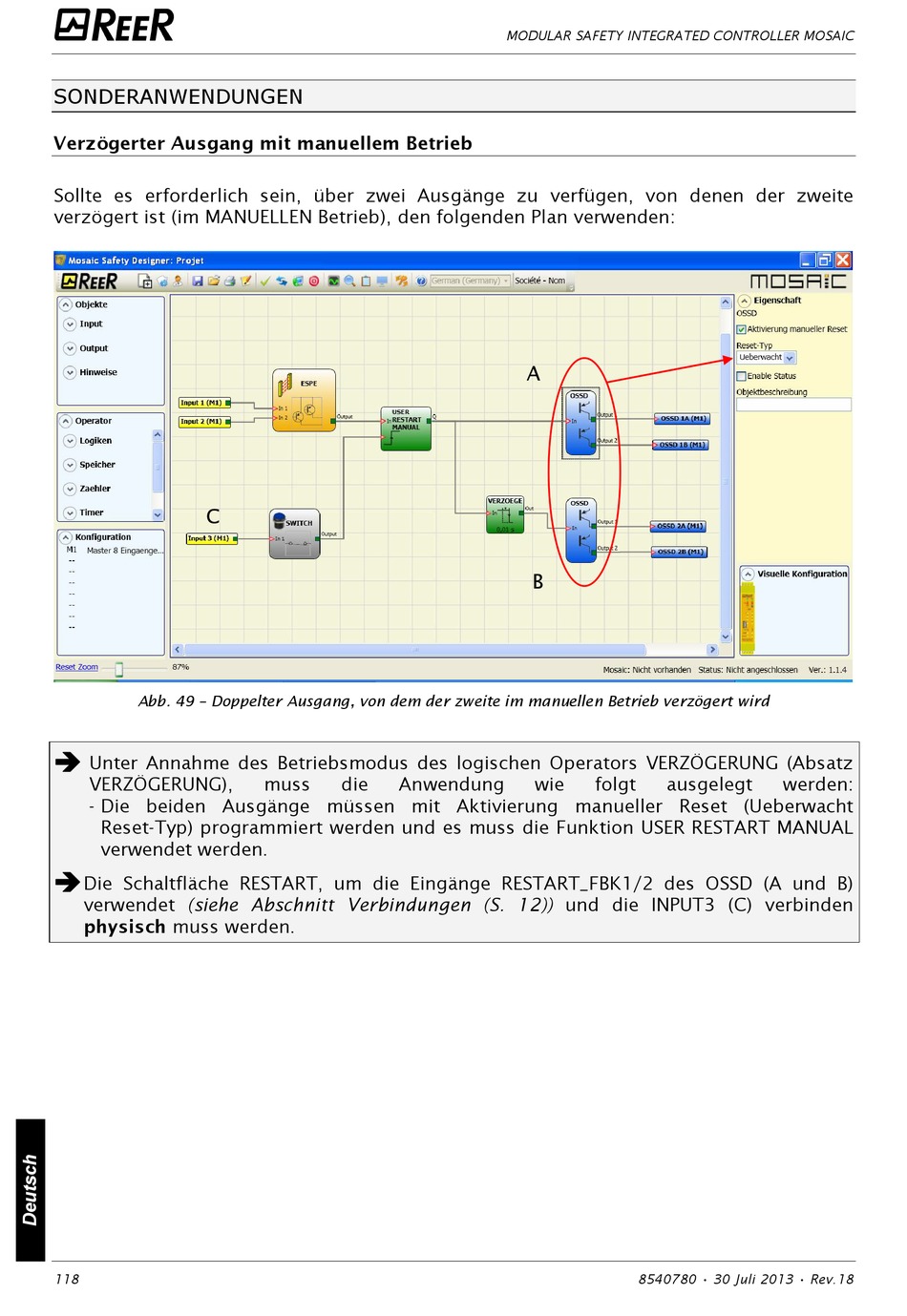

Abb. 49 – Doppelter Ausgang, von dem der zweite im manuellen Betrieb verzögert wird
Unter Annahme des Betriebsmodus des logischen Operators VERZÖGERUNG (Absatz
VERZÖGERUNG),
- Die beiden Ausgänge müssen mit Aktivierung manueller Reset (Ueberwacht
Reset-Typ) programmiert werden und es muss die Funktion USER RESTART MANUAL
verwendet werden.
Die Schaltfläche RESTART, um die Eingänge RESTART_FBK1/2 des OSSD (A und B)
verwendet (siehe Abschnitt Verbindungen (S. 12)) und die INPUT3 (C) verbinden
physisch muss werden.
118
muss
die
Anwendung
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
A
B
wie
folgt
ausgelegt
8540780 • 30 Juli 2013 • Rev.18
werden:
