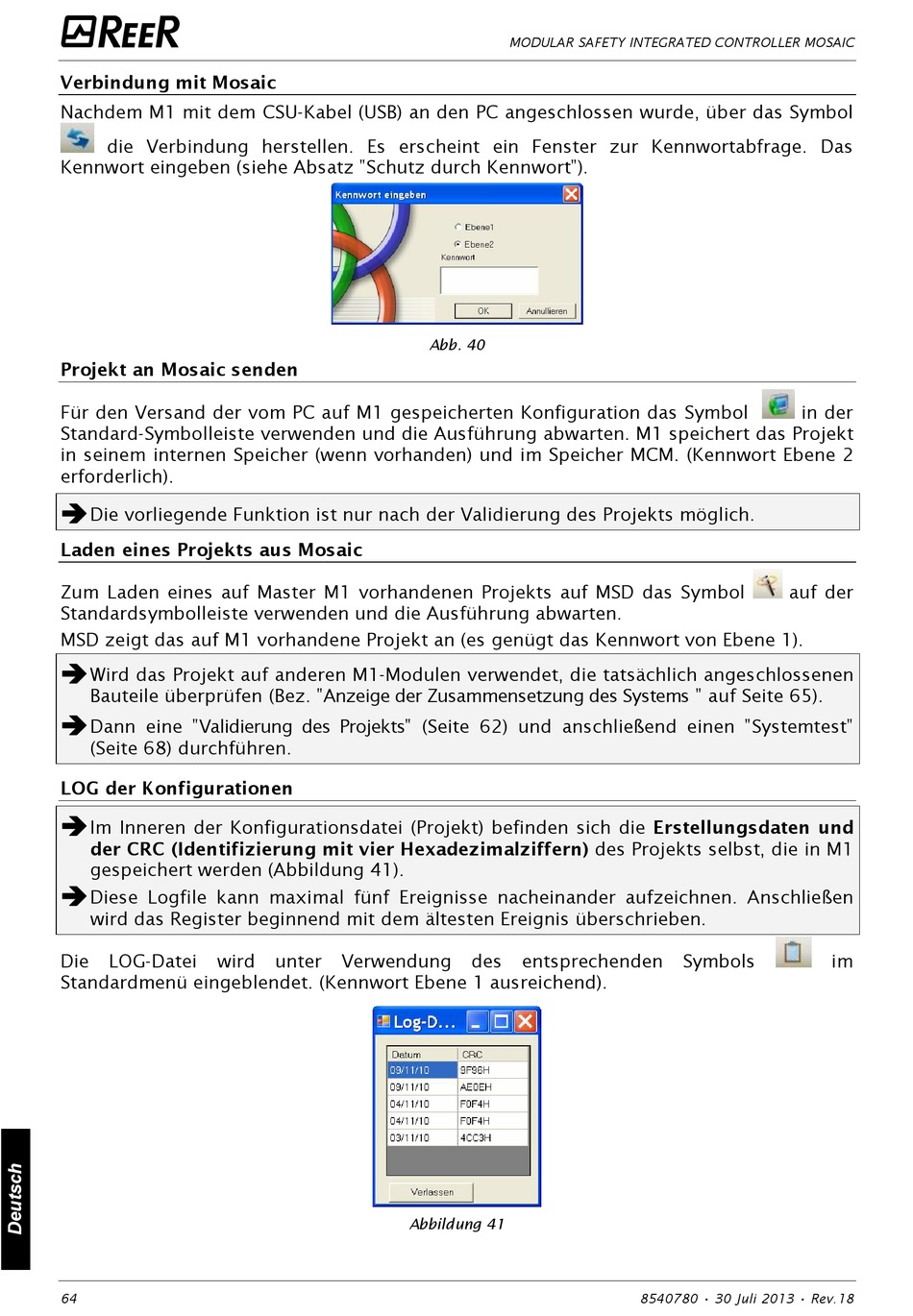

Verbindung mit Mosaic
Nachdem M1 mit dem CSU-Kabel (USB) an den PC angeschlossen wurde, über das Symbol
die Verbindung herstellen. Es erscheint ein Fenster zur Kennwortabfrage. Das
Kennwort eingeben (siehe Absatz "Schutz durch Kennwort").
Projekt an Mosaic senden
Für den Versand der vom PC auf M1 gespeicherten Konfiguration das Symbol
Standard-Symbolleiste verwenden und die Ausführung abwarten. M1 speichert das Projekt
in seinem internen Speicher (wenn vorhanden) und im Speicher MCM. (Kennwort Ebene 2
erforderlich).
Die vorliegende Funktion ist nur nach der Validierung des Projekts möglich.
Laden eines Projekts aus Mosaic
Zum Laden eines auf Master M1 vorhandenen Projekts auf MSD das Symbol
Standardsymbolleiste verwenden und die Ausführung abwarten.
MSD zeigt das auf M1 vorhandene Projekt an (es genügt das Kennwort von Ebene 1).
Wird das Projekt auf anderen M1-Modulen verwendet, die tatsächlich angeschlossenen
Bauteile überprüfen (Bez. "Anzeige der Zusammensetzung des Systems " auf Seite 65).
Dann eine "Validierung des Projekts" (Seite 62) und anschließend einen "Systemtest"
(Seite 68) durchführen.
LOG der Konfigurationen
Im Inneren der Konfigurationsdatei (Projekt) befinden sich die Erstellungsdaten und
der CRC (Identifizierung mit vier Hexadezimalziffern) des Projekts selbst, die in M1
gespeichert werden (Abbildung 41).
Diese Logfile kann maximal fünf Ereignisse nacheinander aufzeichnen. Anschließen
wird das Register beginnend mit dem ältesten Ereignis überschrieben.
Die
LOG-Datei
wird
Standardmenü eingeblendet. (Kennwort Ebene 1 ausreichend).
64
Abb. 40
unter
Verwendung
Abbildung 41
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
des
entsprechenden
8540780 • 30 Juli 2013 • Rev.18
in der
auf der
Symbols
im
