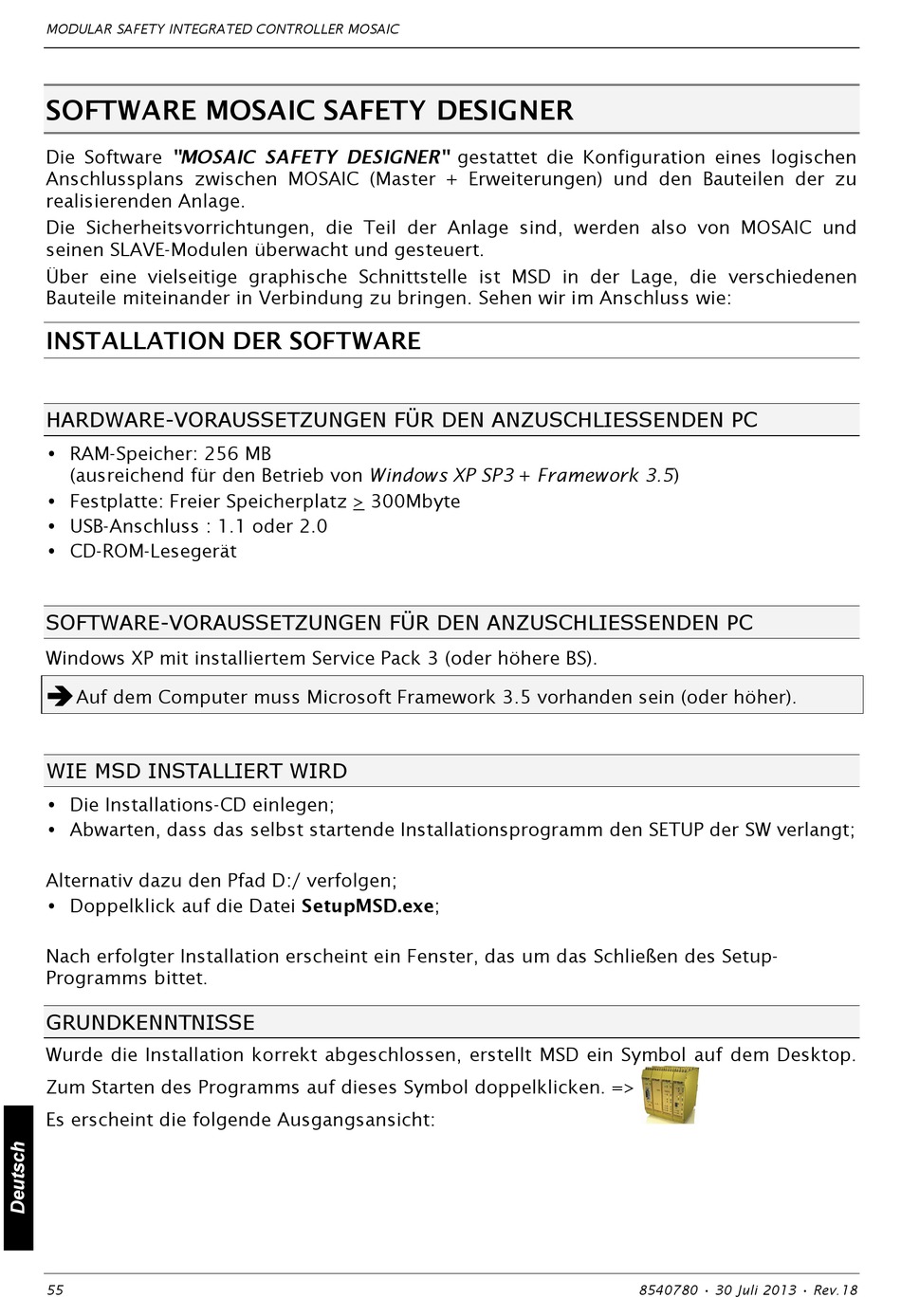

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
SOFTWARE MOSAIC SAFETY DESIGNER
Die Software "MOSAIC SAFETY DESIGNER" gestattet die Konfiguration eines logischen
Anschlussplans zwischen MOSAIC (Master + Erweiterungen) und den Bauteilen der zu
realisierenden Anlage.
Die Sicherheitsvorrichtungen, die Teil der Anlage sind, werden also von MOSAIC und
seinen SLAVE-Modulen überwacht und gesteuert.
Über eine vielseitige graphische Schnittstelle ist MSD in der Lage, die verschiedenen
Bauteile miteinander in Verbindung zu bringen. Sehen wir im Anschluss wie:
INSTALLATION DER SOFTWARE
HARDWARE-VORAUSSETZUNGEN FÜR DEN ANZUSCHLIESSENDEN PC
• RAM-Speicher: 256 MB
(ausreichend für den Betrieb von Windows XP SP3 + Framework 3.5)
• Festplatte: Freier Speicherplatz > 300Mbyte
• USB-Anschluss : 1.1 oder 2.0
• CD-ROM-Lesegerät
SOFTWARE-VORAUSSETZUNGEN FÜR DEN ANZUSCHLIESSENDEN PC
Windows XP mit installiertem Service Pack 3 (oder höhere BS).
Auf dem Computer muss Microsoft Framework 3.5 vorhanden sein (oder höher).
WIE MSD INSTALLIERT WIRD
• Die Installations-CD einlegen;
• Abwarten, dass das selbst startende Installationsprogramm den SETUP der SW verlangt;
Alternativ dazu den Pfad D:/ verfolgen;
• Doppelklick auf die Datei SetupMSD.exe;
Nach erfolgter Installation erscheint ein Fenster, das um das Schließen des Setup-
Programms bittet.
GRUNDKENNTNISSE
Wurde die Installation korrekt abgeschlossen, erstellt MSD ein Symbol auf dem Desktop.
Zum Starten des Programms auf dieses Symbol doppelklicken. =>
Es erscheint die folgende Ausgangsansicht:
55
8540780 • 30 Juli 2013 • Rev.18
