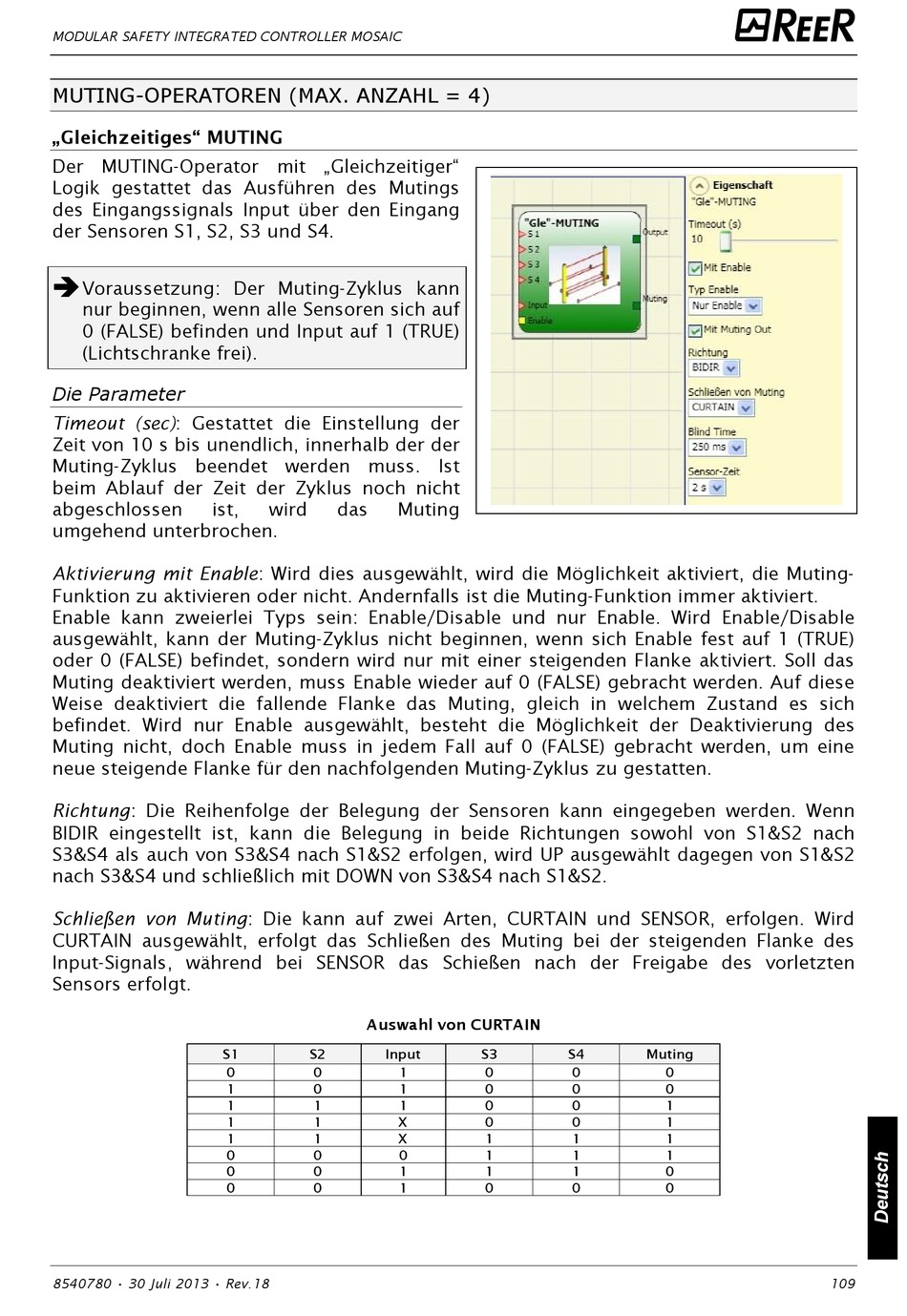

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
MUTING-OPERATOREN (MAX. ANZAHL = 4)
„Gleichzeitiges" MUTING
Der MUTING-Operator mit „Gleichzeitiger"
Logik gestattet das Ausführen des Mutings
des Eingangssignals Input über den Eingang
der Sensoren S1, S2, S3 und S4.
Voraussetzung: Der Muting-Zyklus kann
nur beginnen, wenn alle Sensoren sich auf
0 (FALSE) befinden und Input auf 1 (TRUE)
(Lichtschranke frei).
Die Parameter
Timeout (sec): Gestattet die Einstellung der
Zeit von 10 s bis unendlich, innerhalb der der
Muting-Zyklus beendet werden muss. Ist
beim Ablauf der Zeit der Zyklus noch nicht
abgeschlossen
ist,
umgehend unterbrochen.
Aktivierung mit Enable: Wird dies ausgewählt, wird die Möglichkeit aktiviert, die Muting-
Funktion zu aktivieren oder nicht. Andernfalls ist die Muting-Funktion immer aktiviert.
Enable kann zweierlei Typs sein: Enable/Disable und nur Enable. Wird Enable/Disable
ausgewählt, kann der Muting-Zyklus nicht beginnen, wenn sich Enable fest auf 1 (TRUE)
oder 0 (FALSE) befindet, sondern wird nur mit einer steigenden Flanke aktiviert. Soll das
Muting deaktiviert werden, muss Enable wieder auf 0 (FALSE) gebracht werden. Auf diese
Weise deaktiviert die fallende Flanke das Muting, gleich in welchem Zustand es sich
befindet. Wird nur Enable ausgewählt, besteht die Möglichkeit der Deaktivierung des
Muting nicht, doch Enable muss in jedem Fall auf 0 (FALSE) gebracht werden, um eine
neue steigende Flanke für den nachfolgenden Muting-Zyklus zu gestatten.
Richtung: Die Reihenfolge der Belegung der Sensoren kann eingegeben werden. Wenn
BIDIR eingestellt ist, kann die Belegung in beide Richtungen sowohl von S1&S2 nach
S3&S4 als auch von S3&S4 nach S1&S2 erfolgen, wird UP ausgewählt dagegen von S1&S2
nach S3&S4 und schließlich mit DOWN von S3&S4 nach S1&S2.
Schließen von Muting: Die kann auf zwei Arten, CURTAIN und SENSOR, erfolgen. Wird
CURTAIN ausgewählt, erfolgt das Schließen des Muting bei der steigenden Flanke des
Input-Signals, während bei SENSOR das Schießen nach der Freigabe des vorletzten
Sensors erfolgt.
S1
8540780 • 30 Juli 2013 • Rev.18
wird
das
Muting
Auswahl von CURTAIN
S2
Input
0
0
1
0
1
1
1
1
1
1
0
0
0
0
0
0
S3
S4
1
0
1
0
1
0
X
0
X
1
0
1
1
1
1
0
Muting
0
0
0
0
0
1
0
1
1
1
1
1
1
0
0
0
109
