MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
KLEMME SIGNAL
1 24V
2 NODE_SEL0
3 NODE_SEL1
4 EXT_0V
5 PROXY1_24V
6 PROXY1_REF
7 PROXY1_NO
8 PROXY1_NC
9 PROXY2_24V
10 PROXY2_REF
11 PROXY2_NO
12 PROXY2_NC
13 N.C.
14 N.C.
15 N.C.
16 N.C.

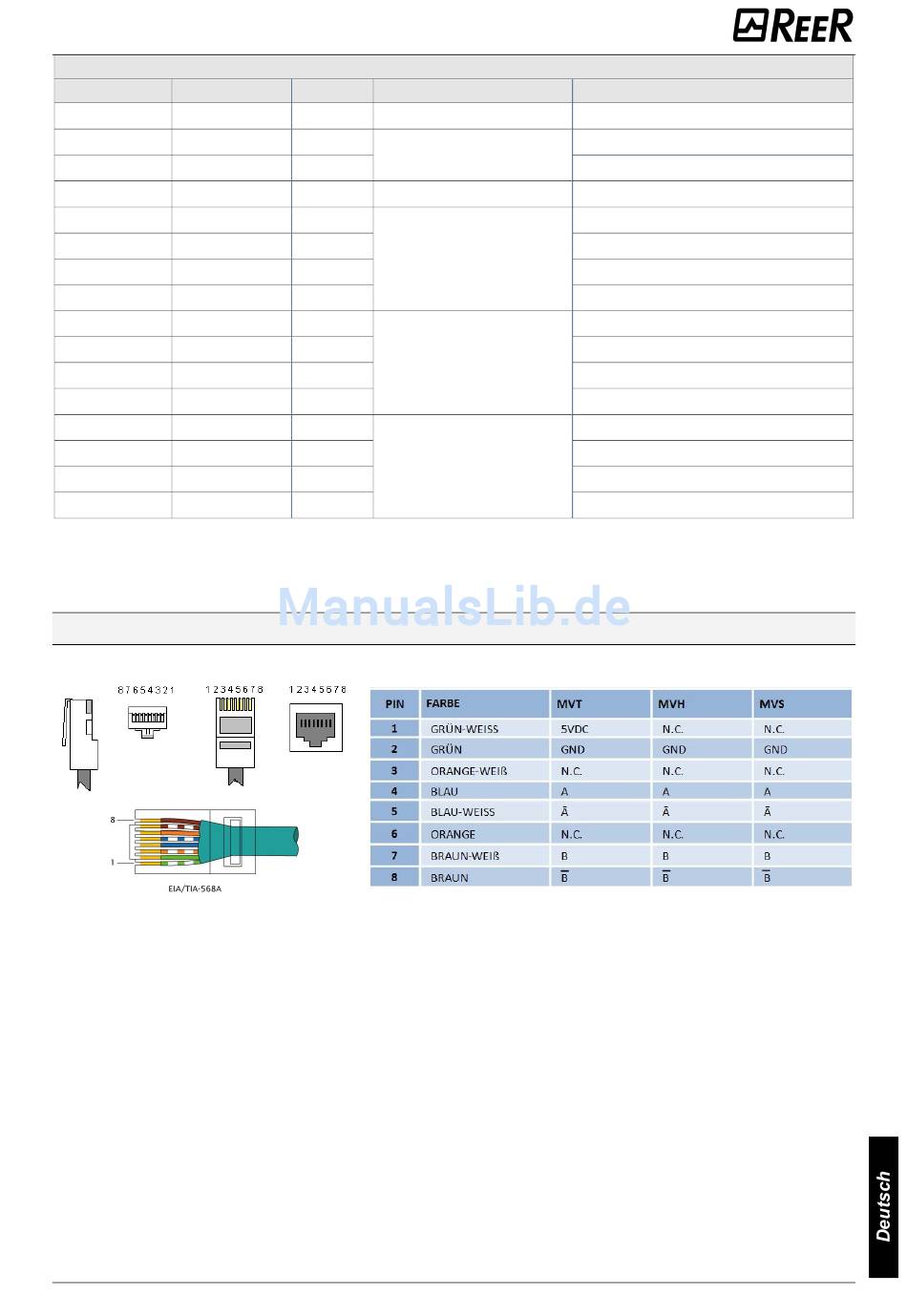

ANSCHLÜSSE ENCODER MIT RJ45-STECKVERBINDER (MV1, MV2)
8540780 • 30 Juli 2013 • Rev.18
Module MV0 - MV1 - MV2
TYP BESCHREIBUNG
-
Versorgung 24VDC
Input
Knotenauswahl
Input
-
Versorgung 0VDC
Output
Output
Anschlüsse PROXIMITY 1
Input
Input
Output
Output
Anschlüsse PROXIMITY 2
Input
Input
-
-
Nicht angeschlossen
-
-
Tabelle 10
FUNKTIONSWEISE
-
Input ("Typ B" gemäß EN 61131-2)
Input ("Typ B" gemäß EN 61131-2) )
-
Versorgung 24 VDC an PROXY1
Versorgung 0VDC an PROXY1
Eingang PROXY1 Arbeitskontakt
Eingang PROXY1 Ruhekontakt
Versorgung 24VDC an PROXY2
Versorgung 0VDC an PROXY2
Eingang PROXY2 Arbeitskontakt
Eingang PROXY2 Ruhekontakt
-
-
-
-
21
