MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
In
T
T
T
Out
Retriggerable: Wenn ausgewählt, wird die Zeit bei jedem Statuswechsel des Eingangs In
auf Null gestellt.

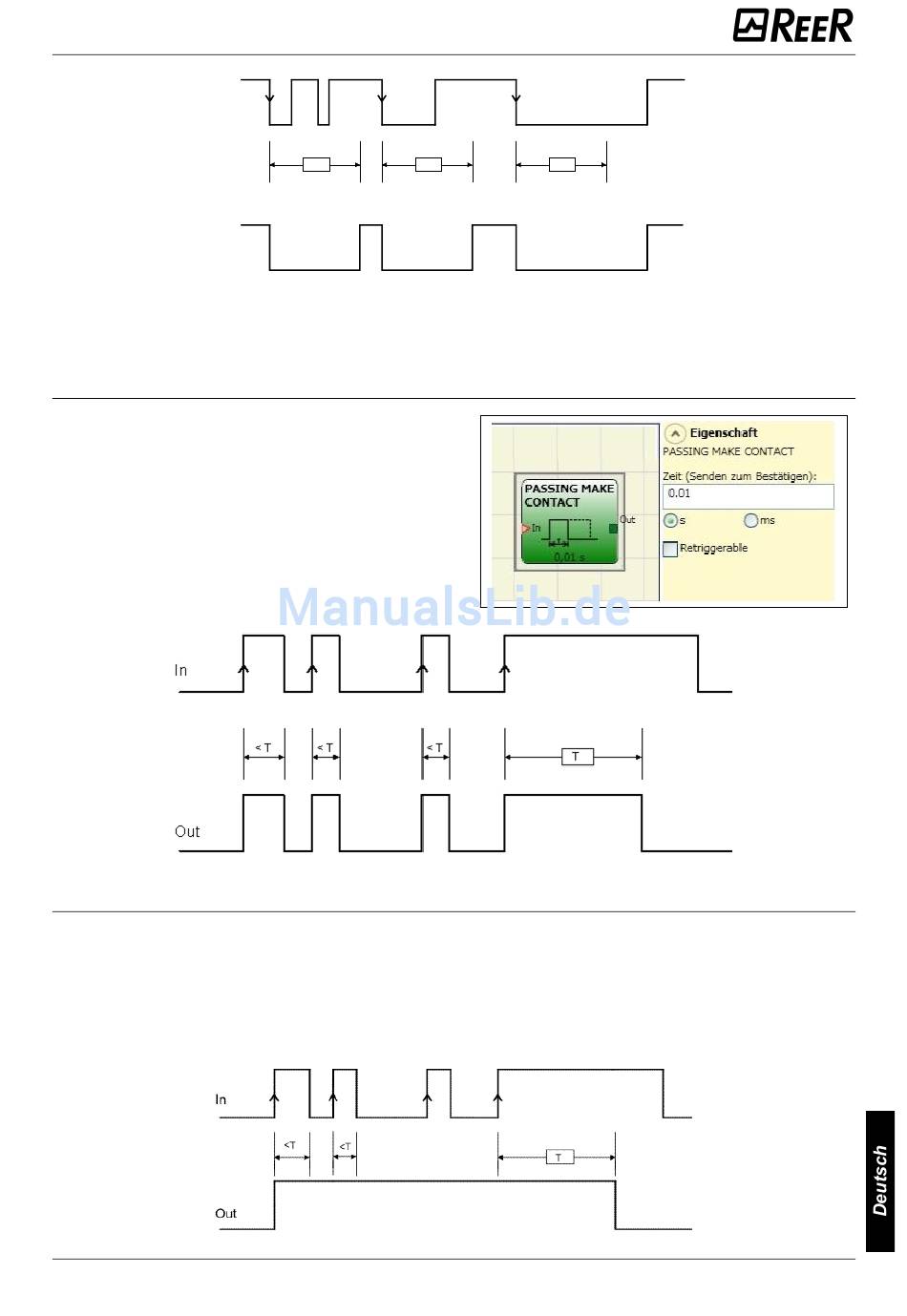

PASSING MAKE CONTACT
Im Operator PASSING MAKE CONTACT folgt
der Ausgang Out dem auf dem Eingang In
vorliegenden Signal. Bleibt dieses jedoch
länger als vorgegeben auf 1 (TRUE), begibt
sich der Ausgang Out auf 0 (FALSE). Wenn es
einen Eingang fallenden Flanke wird der
Timer gelöscht.
Die Parameter
Zeit: Die Verzögerung kann von 10 ms bis 1093,3 s eingegeben werden.
Retriggerable: Wenn ausgewählt wird die Zeit nicht zurück, wenn es einen Eingang
fallenden Flanke. Der Ausgang bleibt 1 (TRUE) für alle ausgewählten Zeit. Wann gibt es
einen neuen Eingang steigende Flanke, wird der Timer wieder neu starten.
8540780 • 30 Juli 2013 • Rev.18
107
