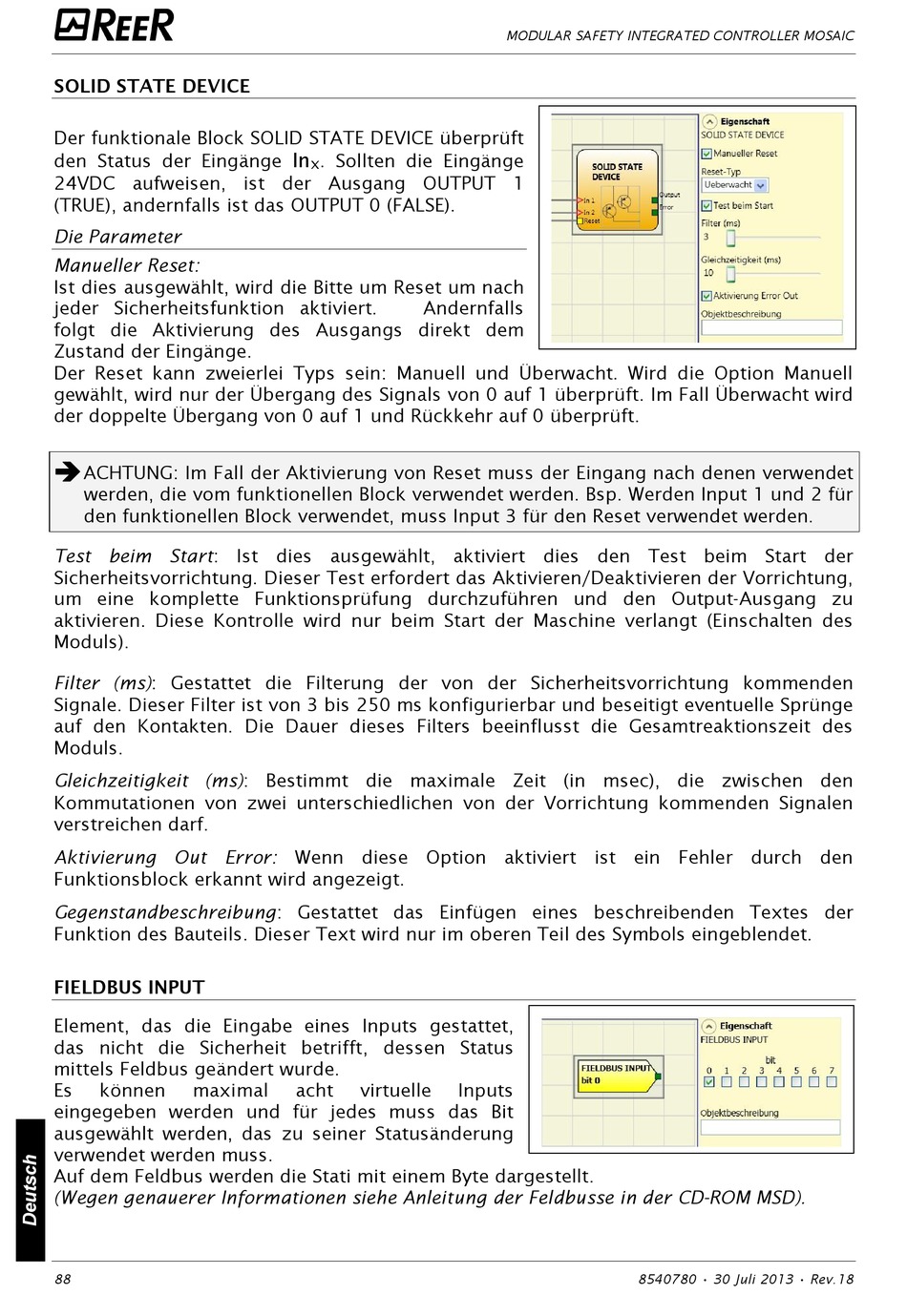

SOLID STATE DEVICE
Der funktionale Block SOLID STATE DEVICE überprüft
den Status der Eingänge
24VDC aufweisen, ist der Ausgang OUTPUT 1
(TRUE), andernfalls ist das OUTPUT 0 (FALSE).
Die Parameter
Manueller Reset:
Ist dies ausgewählt, wird die Bitte um Reset um nach
jeder Sicherheitsfunktion aktiviert.
folgt die Aktivierung des Ausgangs direkt dem
Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und Überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
ACHTUNG: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom funktionellen Block verwendet werden. Bsp. Werden Input 1 und 2 für
den funktionellen Block verwendet, muss Input 3 für den Reset verwendet werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start der
Sicherheitsvorrichtung. Dieser Test erfordert das Aktivieren/Deaktivieren der Vorrichtung,
um eine komplette Funktionsprüfung durchzuführen und den Output-Ausgang zu
aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt (Einschalten des
Moduls).
Filter (ms): Gestattet die Filterung der von der Sicherheitsvorrichtung kommenden
Signale. Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge
auf den Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des
Moduls.
Gleichzeitigkeit (ms): Bestimmt die maximale Zeit (in msec), die zwischen den
Kommutationen von zwei unterschiedlichen von der Vorrichtung kommenden Signalen
verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.
FIELDBUS INPUT
Element, das die Eingabe eines Inputs gestattet,
das nicht die Sicherheit betrifft, dessen Status
mittels Feldbus geändert wurde.
Es
können
maximal
eingegeben werden und für jedes muss das Bit
ausgewählt werden, das zu seiner Statusänderung
verwendet werden muss.
Auf dem Feldbus werden die Stati mit einem Byte dargestellt.
(Wegen genauerer Informationen siehe Anleitung der Feldbusse in der CD-ROM MSD).
88
In
. Sollten die Eingänge
x
Andernfalls
acht
virtuelle
Inputs
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
8540780 • 30 Juli 2013 • Rev.18
