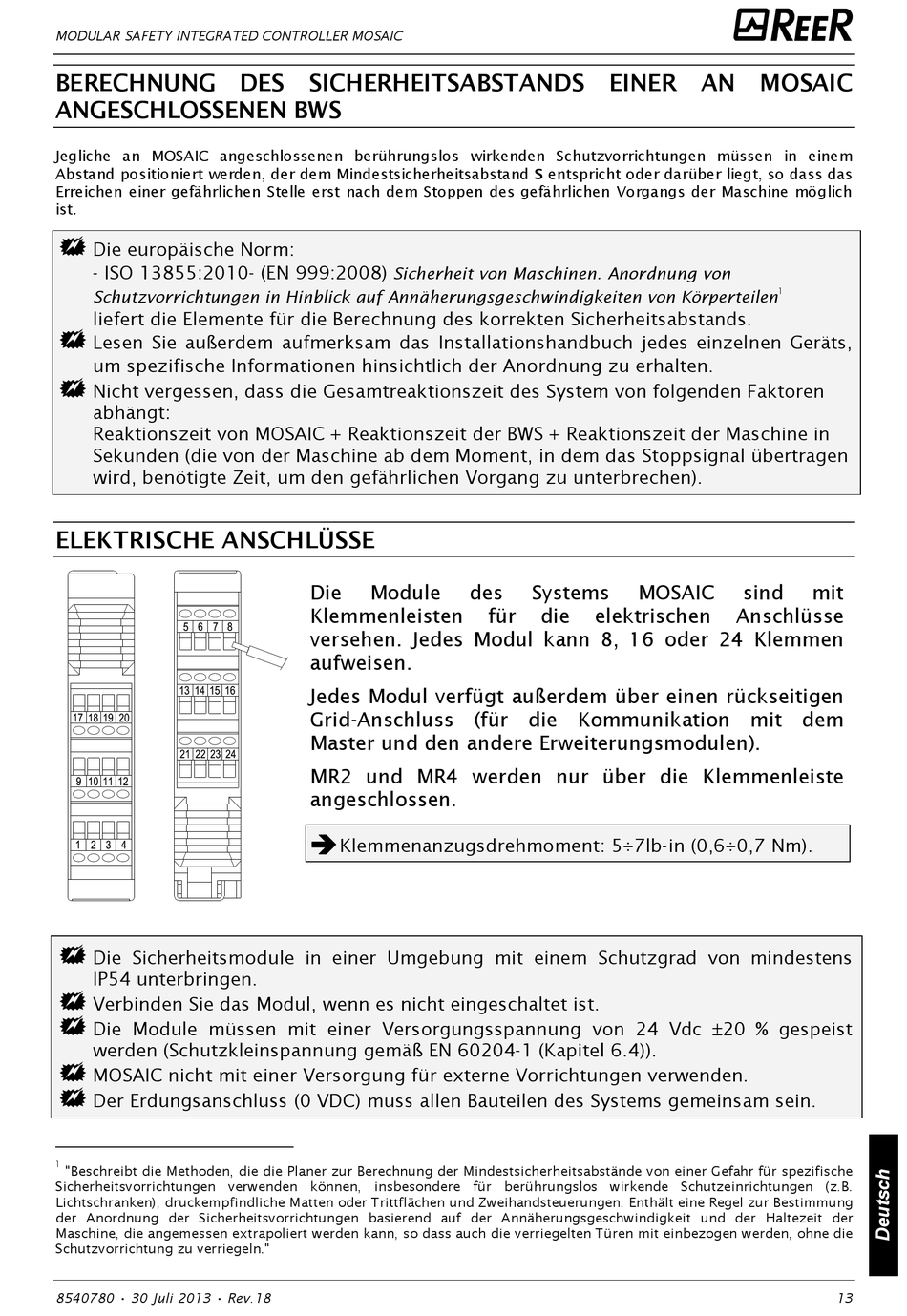

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
BERECHNUNG DES
ANGESCHLOSSENEN BWS
Jegliche an MOSAIC angeschlossenen berührungslos wirkenden Schutzvorrichtungen müssen in einem
Abstand positioniert werden, der dem Mindestsicherheitsabstand S entspricht oder darüber liegt, so dass das
Erreichen einer gefährlichen Stelle erst nach dem Stoppen des gefährlichen Vorgangs der Maschine möglich
ist.
Die europäische Norm:
- ISO 13855:2010- (EN 999:2008)
Schutzvorrichtungen in Hinblick auf Annäherungsgeschwindigkeiten von Körperteilen
liefert die Elemente für die Berechnung des korrekten Sicherheitsabstands.
Lesen Sie außerdem aufmerksam das Installationshandbuch jedes einzelnen Geräts,
um spezifische Informationen hinsichtlich der Anordnung zu erhalten.
Nicht vergessen, dass die Gesamtreaktionszeit des System von folgenden Faktoren
abhängt:
Reaktionszeit von MOSAIC + Reaktionszeit der BWS + Reaktionszeit der Maschine in
Sekunden (die von der Maschine ab dem Moment, in dem das Stoppsignal übertragen
wird, benötigte Zeit, um den gefährlichen Vorgang zu unterbrechen).
ELEKTRISCHE ANSCHLÜSSE
Die Sicherheitsmodule in einer Umgebung mit einem Schutzgrad von mindestens
IP54 unterbringen.
Verbinden Sie das Modul, wenn es nicht eingeschaltet ist.
Die Module müssen mit einer Versorgungsspannung von 24 Vdc 20 % gespeist
werden (Schutzkleinspannung gemäß EN 60204-1 (Kapitel 6.4)).
MOSAIC nicht mit einer Versorgung für externe Vorrichtungen verwenden.
Der Erdungsanschluss (0 VDC) muss allen Bauteilen des Systems gemeinsam sein.
1
"Beschreibt die Methoden, die die Planer zur Berechnung der Mindestsicherheitsabstände von einer Gefahr für spezifische
Sicherheitsvorrichtungen verwenden können, insbesondere für berührungslos wirkende Schutzeinrichtungen (z.B.
Lichtschranken), druckempfindliche Matten oder Trittflächen und Zweihandsteuerungen. Enthält eine Regel zur Bestimmung
der Anordnung der Sicherheitsvorrichtungen basierend auf der Annäherungsgeschwindigkeit und der Haltezeit der
Maschine, die angemessen extrapoliert werden kann, so dass auch die verriegelten Türen mit einbezogen werden, ohne die
Schutzvorrichtung zu verriegeln."
8540780 • 30 Juli 2013 • Rev.18
SICHERHEITSABSTANDS EINER AN MOSAIC
Sicherheit von Maschinen. Anordnung von
Die
Module
des
Klemmenleisten
versehen. Jedes Modul kann 8, 16 oder 24 Klemmen
aufweisen.
Jedes Modul verfügt außerdem über einen rückseitigen
Grid-Anschluss (für die Kommunikation mit dem
Master und den andere Erweiterungsmodulen).
MR2 und MR4 werden nur über die Klemmenleiste
angeschlossen.
Klemmenanzugsdrehmoment: 5÷7lb-in (0,6÷0,7 Nm).
Systems
MOSAIC
für
die
elektrischen
1
sind
mit
Anschlüsse
13
