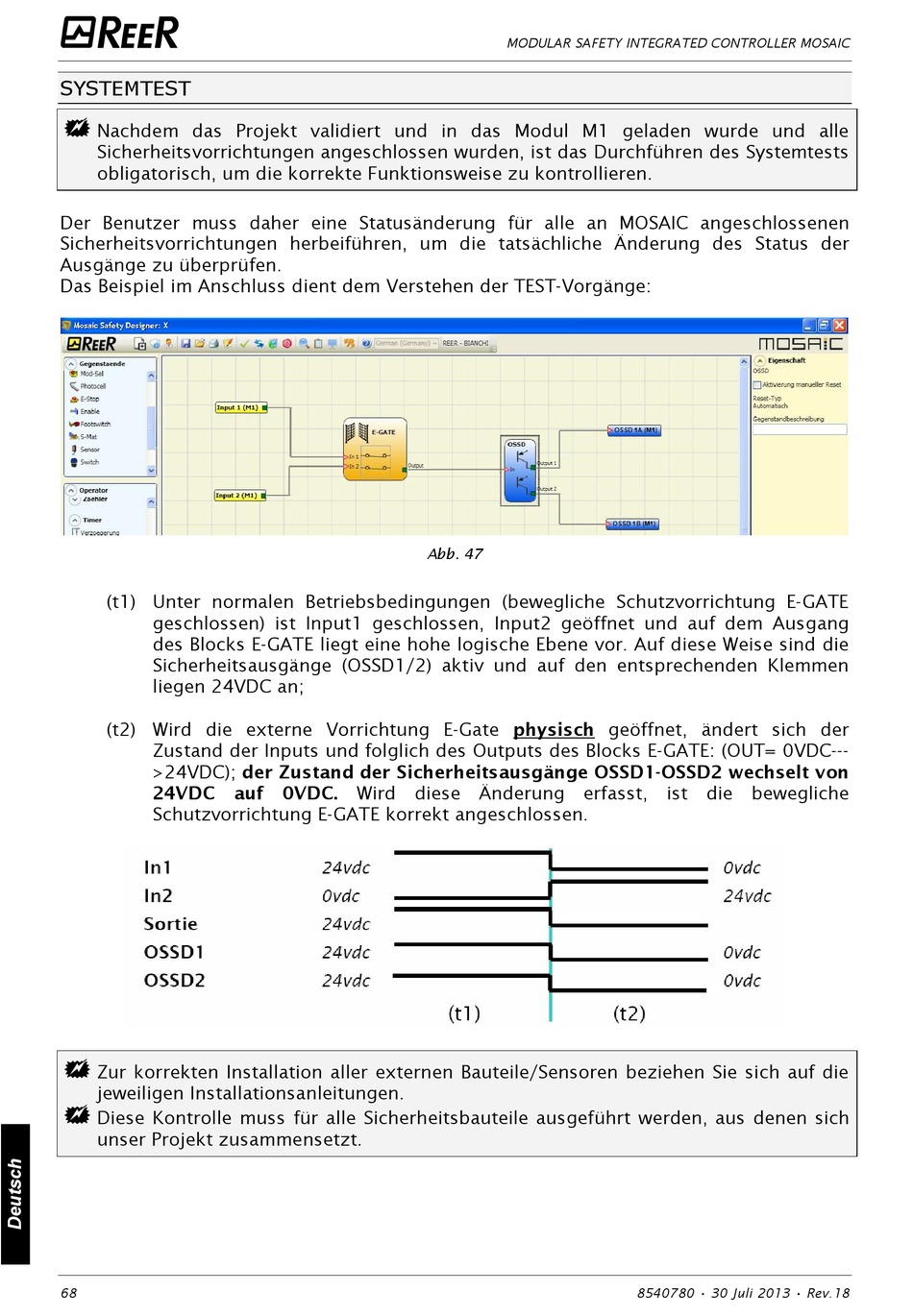

SYSTEMTEST
Nachdem das Projekt validiert und in das Modul M1 geladen wurde und alle
Sicherheitsvorrichtungen angeschlossen wurden, ist das Durchführen des Systemtests
obligatorisch, um die korrekte Funktionsweise zu kontrollieren.
Der Benutzer muss daher eine Statusänderung für alle an MOSAIC angeschlossenen
Sicherheitsvorrichtungen herbeiführen, um die tatsächliche Änderung des Status der
Ausgänge zu überprüfen.
Das Beispiel im Anschluss dient dem Verstehen der TEST-Vorgänge:
(t1) Unter normalen Betriebsbedingungen (bewegliche Schutzvorrichtung E-GATE
geschlossen) ist Input1 geschlossen, Input2 geöffnet und auf dem Ausgang
des Blocks E-GATE liegt eine hohe logische Ebene vor. Auf diese Weise sind die
Sicherheitsausgänge (OSSD1/2) aktiv und auf den entsprechenden Klemmen
liegen 24VDC an;
(t2) Wird die externe Vorrichtung E-Gate physisch geöffnet, ändert sich der
Zustand der Inputs und folglich des Outputs des Blocks E-GATE: (OUT= 0VDC---
>24VDC); der Zustand der Sicherheitsausgänge OSSD1-OSSD2 wechselt von
24VDC auf 0VDC. Wird diese Änderung erfasst, ist die bewegliche
Schutzvorrichtung E-GATE korrekt angeschlossen.
Zur korrekten Installation aller externen Bauteile/Sensoren beziehen Sie sich auf die
jeweiligen Installationsanleitungen.
Diese Kontrolle muss für alle Sicherheitsbauteile ausgeführt werden, aus denen sich
unser Projekt zusammensetzt.
68
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
Abb. 47
8540780 • 30 Juli 2013 • Rev.18
