MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

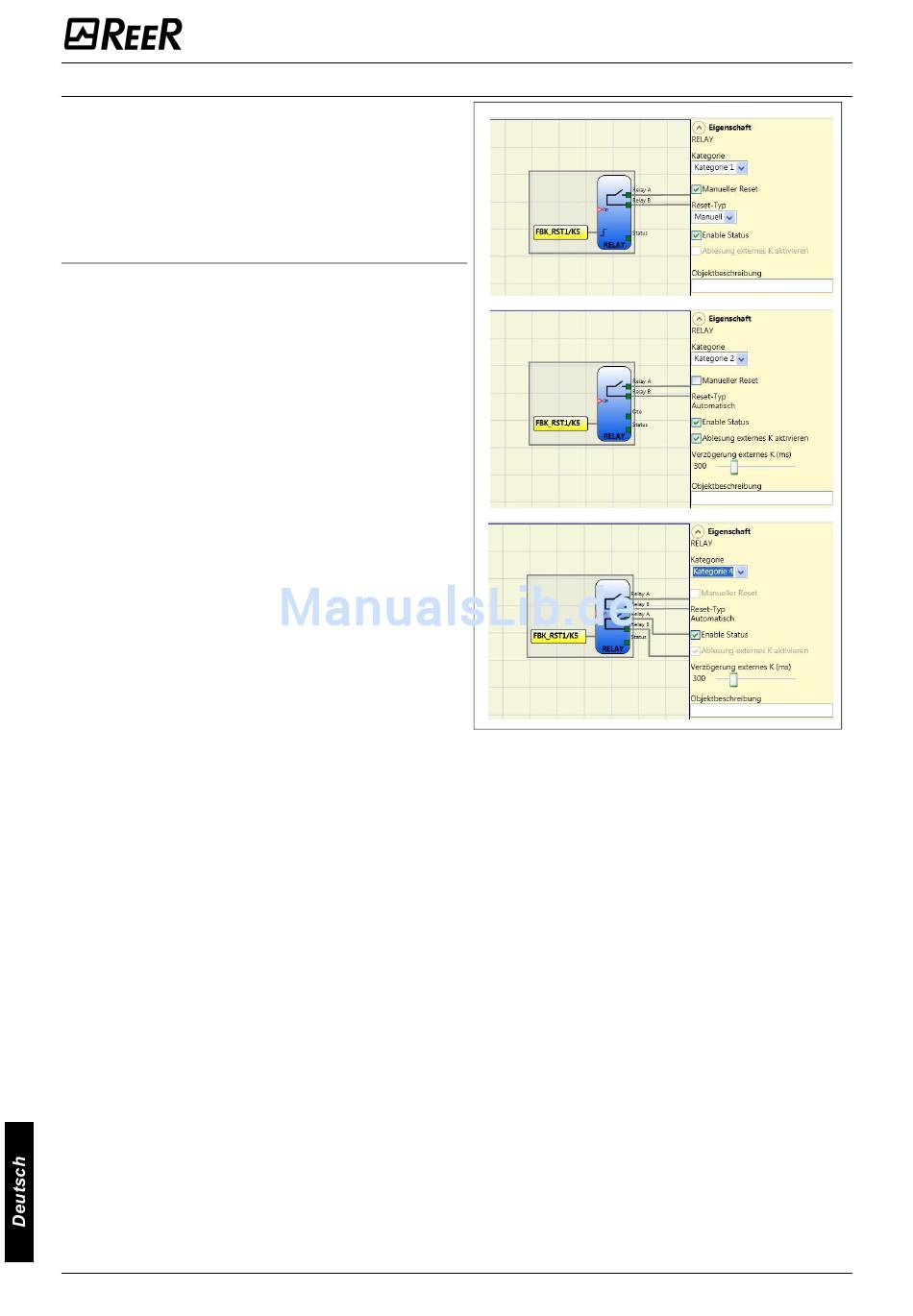

RELAIS
Relay Output stellt einen Relaisausgang mit
Arbeitskontakt dar. Die Relaisausgänge sind
geschlossen,
wenn
der
Eingang
IN
1
entspricht
(TRUE),
andernfalls
sind
die
Kontakte geöffnet (FALSE).
Parameter
Kategorie: Mit dieser Auswahl kann unter drei
verschiedenen
Relaisausgangkategorien
gewählt werden:
Kategorie 1. Ausgänge mit Einzelrelais der
Kategorie 1. Jedes Modul MOR4/S8 kann bis
zu
maximal
4
Ausgänge
dieses
Typs
aufweisen.
Kategorie 2. Ausgänge mit Einzelrelais der
Kategorie 2 mit OTE-Ausgängen. Jedes Modul
MOR4/S8 kann bis zu maximal 4 Ausgänge
dieses Typs aufweisen.
OTE:
Der
Ausgang
OTE
(Output
Test
Equipment) befindet sich normalerweise auf 1
(TRUE), außer in den Fällen, in denen ein
interner Fehler auftritt, bzw. eine Störung, die
mit dem Feedback der externen Schütze
zusammenhängt (FALSE)
Kategorie 4. Ausgänge mit doppelten Relais
der Kategorie 4. Jedes Modul MOR4/S8 kann
bis zu maximal 2 Ausgänge dieses Typs
aufweisen. Mit diesem Ausgang werden die
Relais paarweise gesteuert.
70
8540780 • 30 Juli 2013 • Rev.18
