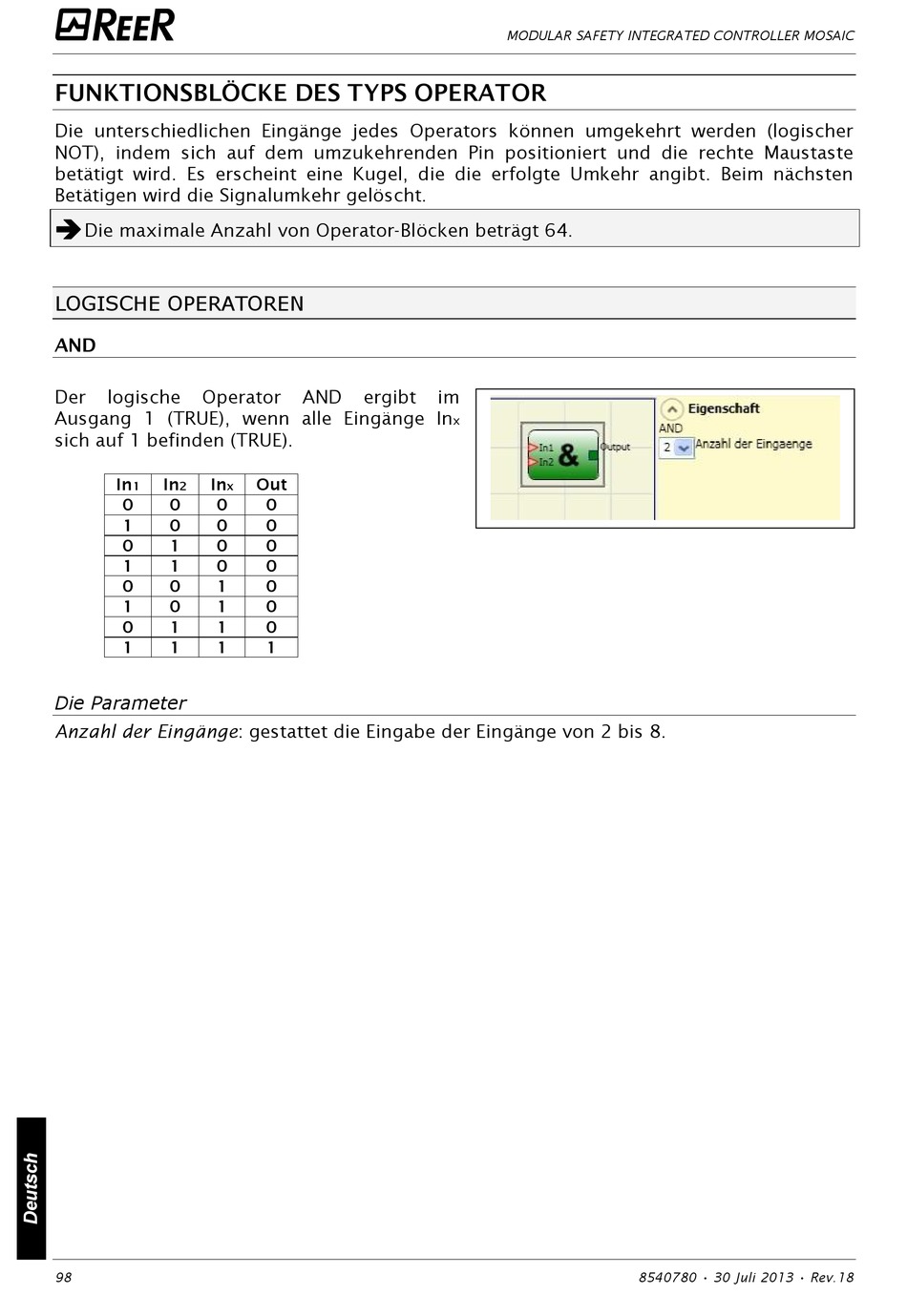

FUNKTIONSBLÖCKE DES TYPS OPERATOR
Die unterschiedlichen Eingänge jedes Operators können umgekehrt werden (logischer
NOT), indem sich auf dem umzukehrenden Pin positioniert und die rechte Maustaste
betätigt wird. Es erscheint eine Kugel, die die erfolgte Umkehr angibt. Beim nächsten
Betätigen wird die Signalumkehr gelöscht.
Die maximale Anzahl von Operator-Blöcken beträgt 64.
LOGISCHE OPERATOREN
AND
Der
logische
Operator
Ausgang 1 (TRUE), wenn alle Eingänge In
sich auf 1 befinden (TRUE).
In
In
In
1
2
0
0
0
1
0
0
0
1
0
1
1
0
0
0
1
1
0
1
0
1
1
1
1
1
Die Parameter
Anzahl der Eingänge: gestattet die Eingabe der Eingänge von 2 bis 8.
98
AND
ergibt
Out
x
0
0
0
0
0
0
0
1
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
im
x
8540780 • 30 Juli 2013 • Rev.18
