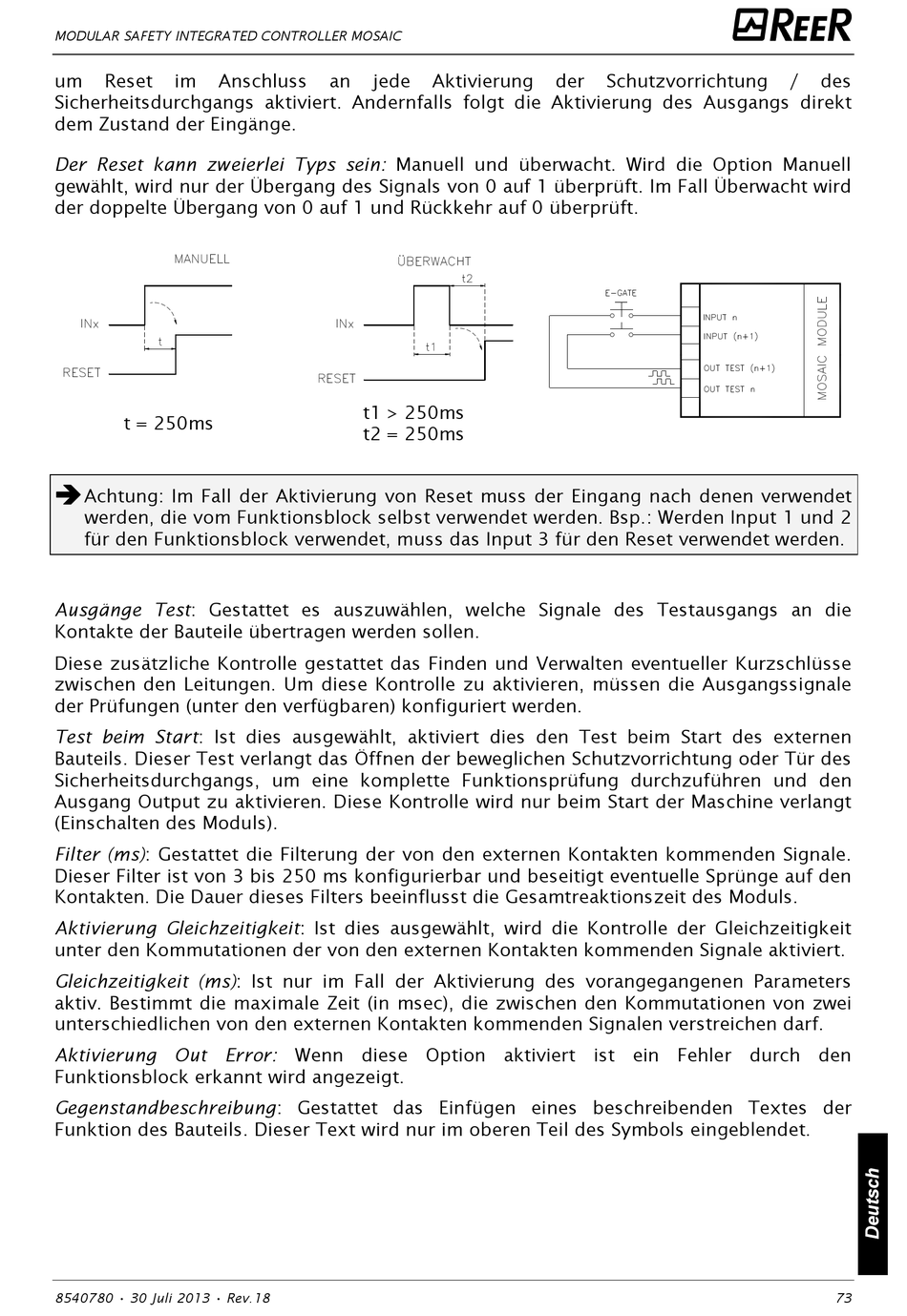

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
um
Reset
im
Anschluss
Sicherheitsdurchgangs aktiviert. Andernfalls folgt die Aktivierung des Ausgangs direkt
dem Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und überwacht. Wird die Option Manuell
gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall Überwacht wird
der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms
Achtung: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom Funktionsblock selbst verwendet werden. Bsp.: Werden Input 1 und 2
für den Funktionsblock verwendet, muss das Input 3 für den Reset verwendet werden.
Ausgänge Test: Gestattet es auszuwählen, welche Signale des Testausgangs an die
Kontakte der Bauteile übertragen werden sollen.
Diese zusätzliche Kontrolle gestattet das Finden und Verwalten eventueller Kurzschlüsse
zwischen den Leitungen. Um diese Kontrolle zu aktivieren, müssen die Ausgangssignale
der Prüfungen (unter den verfügbaren) konfiguriert werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start des externen
Bauteils. Dieser Test verlangt das Öffnen der beweglichen Schutzvorrichtung oder Tür des
Sicherheitsdurchgangs, um eine komplette Funktionsprüfung durchzuführen und den
Ausgang Output zu aktivieren. Diese Kontrolle wird nur beim Start der Maschine verlangt
(Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von den externen Kontakten kommenden Signale.
Dieser Filter ist von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den
Kontakten. Die Dauer dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit
unter den Kommutationen der von den externen Kontakten kommenden Signale aktiviert.
Gleichzeitigkeit (ms): Ist nur im Fall der Aktivierung des vorangegangenen Parameters
aktiv. Bestimmt die maximale Zeit (in msec), die zwischen den Kommutationen von zwei
unterschiedlichen von den externen Kontakten kommenden Signalen verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den
Funktionsblock erkannt wird angezeigt.
Gegenstandbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der
Funktion des Bauteils. Dieser Text wird nur im oberen Teil des Symbols eingeblendet.
8540780 • 30 Juli 2013 • Rev.18
an
jede
Aktivierung
t1 > 250ms
t2 = 250ms
der
Schutzvorrichtung
/
des
73
