MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

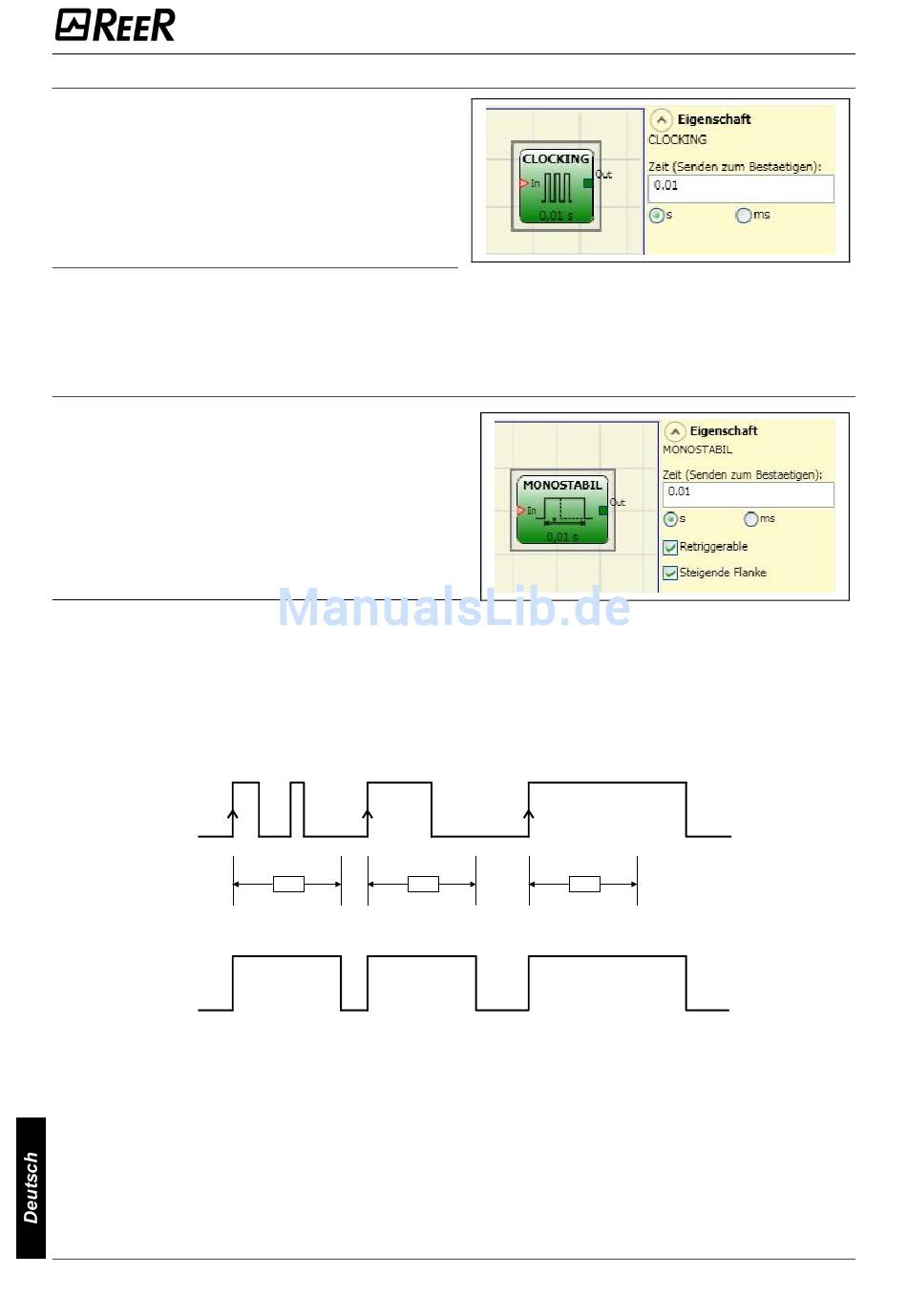

CLOCKING
Der Operator CLOCKING liefert im Ausgang
ein
Clock-Signal
mit
eingegebenem
Zeitraum, wenn der Eingang In sich auf 1
befindet (TRUE).
Die Parameter
Zeit: Der Zeitraum kann von 10 ms bis 1093,3 s eingegeben werden.
MONOSTABIL
Der Operator MONOSTABIL liefert im Ausgang
Out eine Ebene 1 (TRUE), die von der
steigenden Flanke des In aktiviert wird und
dort für die eingegebene Zeit verbleibt.
Die Parameter
Zeit: Die Verzögerung kann von 10 ms bis 1093,3 s eingegeben werden.
Steigende Flanke: Wenn ausgewählt, begibt sich Out auf der steigende Flanke des Signals
In auf 1 (TRUE)
und verbleibt dort für die eingegebene Zeit, die jedoch verlängert werden kann, bis der
Eingang In auf 1 (TRUE) bleibt.
In
T
T
T
Out
Wenn nicht ausgewählt, wird die Logik umgekehrt. Der Out begibt sich auf der fallende
Flanke des Signals In auf 0 (FALSE) und bleibt dort für die eingegebene Zeit, die jedoch
verlängert werden kann, bis der Eingang In auf 0 bleibt (FALSE).
106
8540780 • 30 Juli 2013 • Rev.18
